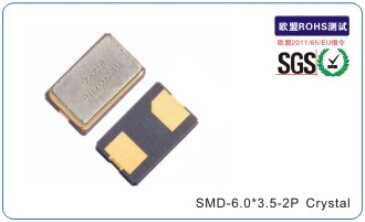

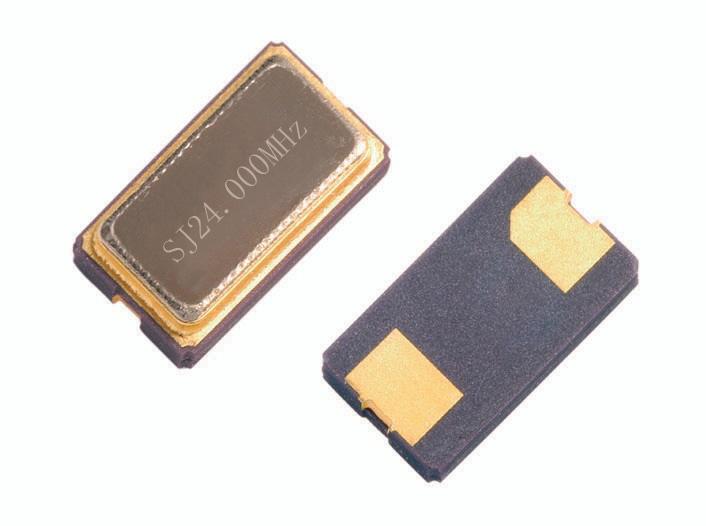

貼片諧振器(SMD)60352P

晶振 6.0*3.5*1.0－2P SMD Ctraylstal 8MHz - 150MHz詳細參數

FEATURE

●RuggedAT-cutcrystalconstruction.

●ExtremelycompactSMDpackage.

●Highprecisioncharacteristiccoveringuptohighfrequencyrange.

●Automaticmounting.

●Embossedtapingspecification.

●Reflowsoldering.

●Pb-freeandRoHS/Greencompliant.

APPLICATIONS

●Ideallysuiteddesignedfordiscdrives,PCMCIA,PCsandhand-heldelectronicproducts.

●ElectricalSpecifications電氣參數

型號HolderType6.0x3.5mmCeramicSurfaceMount

頻率范圍FrequencyRange   5.500to150.000MHz

調整頻差FrequencyTolerance(△F)(at25°C)±10ppmto±30ppm

溫度頻差FrequencyDrift±10ppmto±30ppm※(SeeNotes)

工作溫度范圍OperatingTemperatureRange-20°C-+70°C/-40°C-+85°C

儲存溫度范圍StorageTemperatureRange-40°C-+85°C/-55°C-+125°C

老化Aging(25°C)±3ppm/yearmax.

靜電容ShuntCapacitance(C0)7pFmax.

激勵功率DriveLevel100μW(300μWmax.)

絕緣阻抗InsulatonResistance(Rs)500MegaohmsMinimumatD.C100V

負載電容LoadCapacitance(CL)Suggestedbycustomer

※Notes:±10，±20，±30ppm(-20°Cto+70°C)

              ±20，±30，±50ppm(-40°Cto+85°C)ordependsoncustomer

●EquivalentSeriesResistanceandModeofOperation等效阻抗和振蕩模式

FrequencyRange頻率范圍          ESR(Ω)等效阻抗                Mode振蕩模式

5.500MHz≤f<8.000MHz                100Max                            基頻Fundamental

8.000MHz≤f<10.000MHz                60Max                               Fundamental

10.000MHz≤f<14.000MHz              50Max                               Fundamental

14.000MHz≤f<20.000MHz              40Max                               Fundamental

20.000MHz≤f<40.000MHz              30Max                               Fundamental

35.000to150.000MHz                       80Max                         三次泛音ThirdOvertone

      貼片型諧振器(SMD)是石英晶體元器件封裝中的一種,通常也被稱為貼片無源晶振,它是利用石英晶體的壓電效應和特殊的切割方式制成的一種諧振(頻率控制)元件,主要是用來穩定頻率和選擇頻率,廣泛應用于網絡通信、物聯網、儀器儀表及日常消費電子設備周邊。

    歡迎來到深圳市松季電子有限公司網站， 具體地址是廣東省深圳市寶安區廣東省深圳市寶安區西鄉銀田工業區匯潮大廈4樓。 主要經營MID晶振、石英晶振、諧振器、振蕩器、特殊規格用晶體等，歡迎來電采購，或者來樣加工！服務熱線:4008-868-133。 單位注冊資金單位注冊資金 1000萬元。 本公司主營：醫療晶振,安防晶振,車載晶振等產品，是良好的電子產品公司，擁有良好的高中層管理隊伍，他們?cè)诩夹g(shù)開發、市場營銷、金融財務分析等方面擁有豐富的管理經驗，選擇我們，值得你信賴！

     廣東諧振器 廣東石英晶振松季電子(www.songjicn.com)，我們只做產品，原裝!

　　很多采購商在采購的時候，往往容易將諧振器與石英晶振混淆，問多了，了解多了，反而不知道自己真正需要的是什么了。下面松季晶振教你兩點，記住它們，你將輕松區別諧振器與石英晶振。

　　一、區別就在于精度和溫度穩定度上

　　石英晶振較陶瓷晶振精度高，溫度穩定性好。石英晶振的精度可以達到小數點后六位數，單位用ppm(百萬份之一)來表示 比如你用的4M，11.0592M的石英晶振的誤差一般是小于+/-30ppm的，也就是它的精度在一百萬份之30之間。而陶瓷諧振器的精度只能滿足到小數點后三位，用khz來表示，比如4MHz 的陶瓷諧振器它的精度一般做+/-750kHz.

　　二、從技術參數上

　　石英諧振器可以代替陶瓷諧振器，但是陶瓷諧振器不一定能代替石英諧振器，陶瓷諧振器多在電視遙控器上玩具產品等對精度要求不高的產品中，而在儀器儀表，通信通訊等消費類電子產品中要求精度要的地方就需要石英諧振器。同樣的頻率點它們的價格和封裝(插件和貼片)有很大關系，同是DIP或同是SMD的封裝時，陶瓷諧振器比石英諧振器低的多。打個比方來說，相同頻點的情況下，如果石英諧振器的價格是0.6元，那陶瓷的可以是0.06元，價格相差很多。
