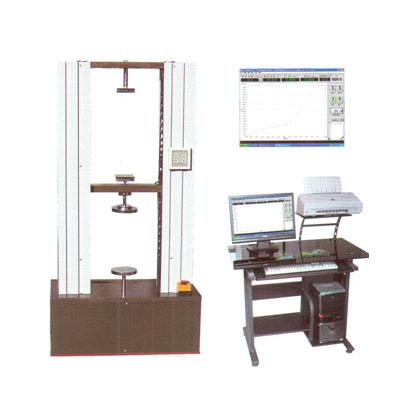

供應WDW系列微機控制電子*試驗機

性能特點：本產品采用高強度光杠固定上橫梁和工作臺面，使之構成高剛性的門式框架結構。采用伺服電機驅動,伺服電機通過傳動機構帶動移動橫梁上下移動,實現試驗加載過程.分為單空間和雙空間兩種機型。主本機采用的DSCC-1全數字閉環控制系統進行控制及測量，采用計算機進行試驗過程及試驗曲線的動態顯示，并進行數據處理，試驗結束后可通過圖形處理模塊對曲線放大進行數據再分析編輯，產品性能達到水平
設備用途：該機主要用于金屬、非金屬材料的拉伸、壓縮、彎曲等力學性能測試和分析研究?？勺詣忧笕eH、ReL、Rp0.2、Fm、Rt0.5 、Rt0.6、Rt0.65、Rt0.7、Rm、E等試驗參數，并可根據GB、ISO、DIN、ASTM、JIS等進行試驗和提供數據。


      技術參數：

        設備名稱
雙柱落地式電子試驗機


設備規格、型號
WDW系列




WDW-20


試驗力
20000N


精度等級
1級


載荷參數
試驗力測量范圍
0.4%～FS（滿量程）




試驗力示值誤差
示值的±0.5%以內




試驗力分辨率
試驗力的±1/300000，全程不分檔，且全程分辨率不變


大變形參數
大變形測量范圍
10～800mm(選配)




大變形示值誤差
示值的±1%以內




大變形測量分辨力
0.008mm


位移參數
位移示值誤差
示值的±0.2%以內




位移分辨率
0.015μm


控
制
參
數
力控速率調節范圍
0.005～5%FS/s




力控速率控制精度
速率＜0.05%FS/s時，為設定值的±2%以內，速率≥0.05%FS/s時，為設定值的±0.5%以內；




變形速率調節范圍
0.005～5%FS/s




變形速率控制精度
速率＜0.05%FS/s時，為設定值的±2%以內，速率≥0.05%FS/s時，為設定值的±0.5%以內；




試臺速率調節范圍
2～500mm/min




試臺速率控制精度
為設定值的±0.2%以內




恒力、恒變形、恒位移控制范圍
0.5%～FS




恒力、恒變形、恒位移控制精度
設定值≥10%FS時，為設定值的±0.5%以內，設定值＜10%FS時，為設定值的±1%以內


主
機
參
數
外形尺寸
850×550×1680mm




有效拉伸空間（含拉伸夾具）
500mm




有效壓縮空間（含壓縮夾具）
950mm




橫梁移動距離
1100mm




有效試驗寬度
450/550mm




電源
220V/50Hz，±10%




功率
0.75KW




主機重量
650Kg
