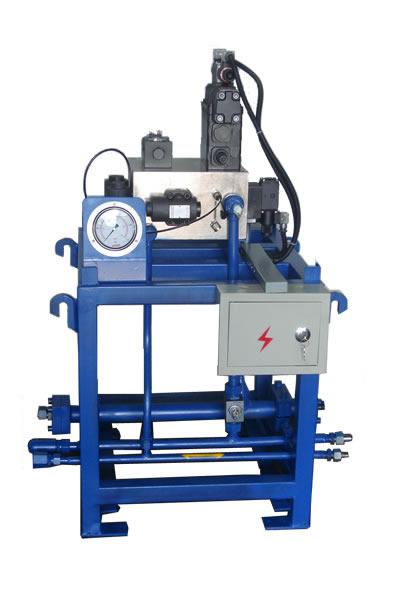

供應高壓標準變量泵液壓站NNP系列

詳情咨詢

王小姐

電話：027-88327825-1010
手機：18502744169
傳真：027-88324939
QQ：2934389336

旺旺：hbyouwei2013
公司網址：http://www.hbyouwei.com/index.html

液壓站:

工作原理：電機帶動油泵工作提供壓力源，通過集成塊、液壓閥等對驅動裝置（油缸或馬達）進行方向、壓力、流量的調節和控制，實現各種規定動作。

液壓站組成及工作原理

液壓站又稱液壓泵站，是獨立的液壓裝置，它按驅動裝置（主機）要求供油，并控制油流的方 向、壓力和流量，它適用于主機與液壓裝置可分離的各種液壓機械下。

用戶購買后只要將液壓站與 主機上的執行機構（油缸和油馬達）用油管相連，液壓機械即可實現各種規定的動作、工作循環。 液壓站是由泵裝置、集成塊或閥組合、油箱、電氣盒組合而成。

各部件功用如下：

泵裝置——上裝有電機和油泵，它是液壓站的動力源，將機械能轉化為液壓油的動力能。

集成塊——是由液壓閥及通道體組合而成。它對液壓油實行方向、壓力、流量調節。

閥組合——是板式閥裝在立板上，板后管連接，與集成塊功能相同。

油 箱——是鋼板焊的半封閉容器，上還裝有濾油網、空氣濾清器等，它用來儲油、油的冷卻 及過濾。

電器盒 ——分兩種形式。

一種設置外接引線的端子板；一種是配置了全套控制電器。

按站的冷卻方式可分為兩種：

1、自然冷卻：靠油箱本身與空氣熱交換冷卻，一般用于油箱容量小于250升的系統一思想。

2、強迫冷卻：采取冷卻器進行強制冷卻，一般用于油箱容量大于250升的系統。 液壓站以油箱的有效貯油量度及電機功率為主要技術參數。 油箱容量共有18種規格（單位：升/L）： 25、40、63、100、160、250、400、630、800、1000、1250、1600、2000、2500、3200 、4000、5000、6000 本系列液壓站根據用戶要求及依據工況使用條件，可以做到： 1、按系統配置集成塊，也可不帶集成塊。 2、可設置冷卻器、加熱器、蓄能器 3、可設置電氣控制裝，也可不帶電氣控制裝置.

YZL160E-D2.2G
YZ-液壓泵站
L-結構型式：L=設置立式、W=上置臥式、B=旁臥式
160-油箱容積（升）
E-壓力等級：無標記=6.3MPA；E=16MPA；F=21MPA  ；H=31.5MPA
D-油泵類型：D=單級葉片泵；S=雙級葉片泵，B=變量葉片泵，C=齒輪泵，Z=柱塞泵
2.2-電動機功率（前瓦）
G-回路連接形式：無標記=集成塊式；G=板式元件管路連接
