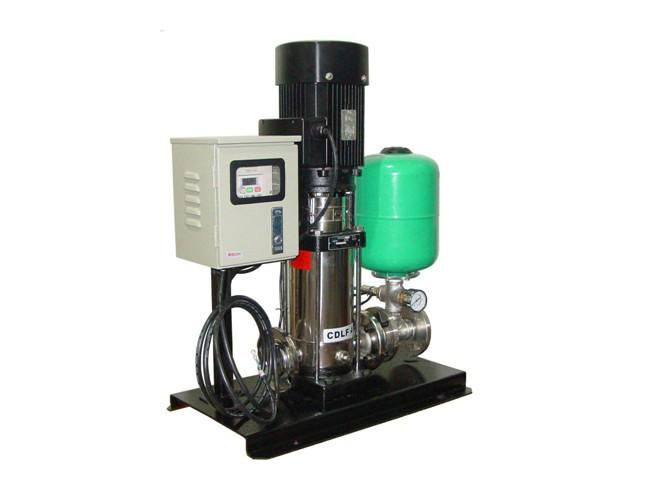

GWS系列自動增壓泵（壓差式&液位式&變頻式）是一種能根據用戶用水量的變化而自動增壓的二次供水系統，業界又稱為自來水全自動管道增壓泵，是目前市面上可靠性及使用性的設備之一。設備性能范圍廣、操作簡單、控制和保護功能齊全、經濟實用。是工地臨時供水、小型辦公樓及商務樓等場合(衛生間洗手或沖廁用水)自來水理想的增壓設備。
按增壓泵結構不同分：
立式單級管道式自動增壓泵：增壓泵采用鑄鐵GD型立式單級管道式離心泵，管路部分則默認采用鋼塑管。
鑄鐵立式多級離心式自動增壓泵：增壓泵采用鑄鐵VP立式多級離心泵或鑄鐵DL立式多級離心泵，管路部分默認采用鋼塑管。

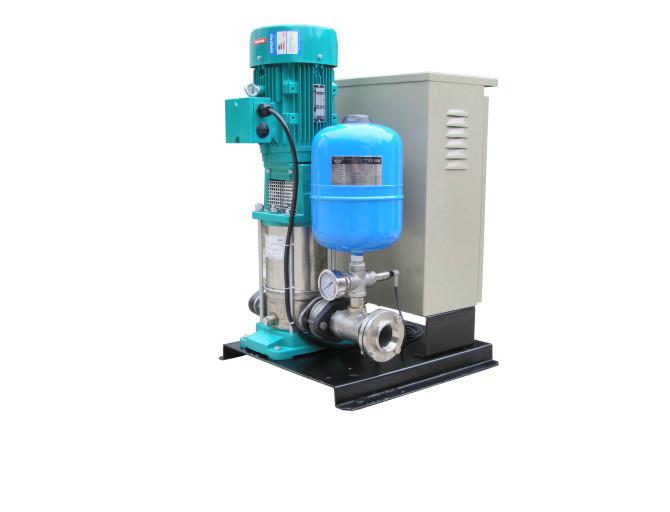

立式多級不銹鋼自動增壓泵：增壓泵采用全不銹鋼CRF立式多級不銹鋼管道泵，管閥部分可根據實際需要定做不銹鋼或鋼塑管。
說明：以上三種型號無論選擇哪種，控制器都采用同一款。
按原理分：
壓差式：壓差式由普通電氣控制柜、增壓泵、電接點壓力表(缺水保護和工作壓力設定)、氣壓罐、止回閥、閘閥、底座等組成;使用時直接串聯在自來水管道上直接增壓。通過在電接點壓力表上預先設置好工作范圍(壓力上下限值)，開機運行后，設備開始運行增壓，當管道壓力值上升至用戶預先設置的上限壓力值時，在電接點壓力表的作用下，水泵立即停機保持壓力值;當打開龍頭用水后，管網壓力下降，一旦低壓力值于用戶設定的壓力下限值時，水泵重新啟動增壓。往復循環便達到恒壓供水的。特殊情況下，可以采用兩臺泵輪流啟動切換。
液位式：液位式(無需變頻)由普通電氣控制柜、增壓泵、液位浮球開關(液位控制)、電接點壓力表(缺水保護)、止回閥、閘閥、底座等組成;使用時串聯在自來水管道上，通過對自來水管道的自來水二次增壓將其輸送到房頂水池/水塔里，當水池/水位里的水達到預先設置好的高水位時，在浮球開關的作用下水泵停止運行，當用戶用水導致水位下降至預先設置的下限水位時，在浮球開關的作用下水泵重新啟動增壓供水。往復循環實現連續供水的目的。特殊情況下，可以采用兩臺泵輪流啟動切換。

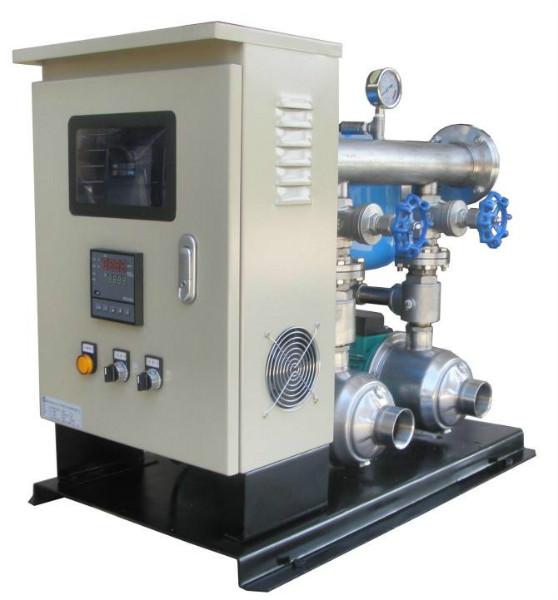

變頻式：變頻式由變頻控制柜、增壓泵、電接點壓力表(起缺水保護)、遠傳壓力表(壓力數據反饋)、氣壓罐、止回閥、閘閥、底座等組成。通過預先設置好恒定壓力值，工作時遠傳壓力表不斷采集管道壓力數據并反饋給控制器，控制器通過對比用戶預設值和實際壓力值實時調節水泵轉速以修正壓力偏差值，如此循環便達到恒壓供水的目的。特殊情況下，變頻式的可以采用臥式增壓泵做成一控二的變頻自動增壓泵。
功能特點
1、性能范圍廣?？筛鶕蛻魧嶋H情況選擇各種性能或場地匹配的水泵作為增壓泵，當設備功率≤2.2KW時，可采取220V/380V兩種模式供電，使設備既能滿足民用也可滿足一般工農業生產需求。
2、壓力和水位穩定。系統配置的小型氣壓罐/液位開關能保證用水高峰期管道壓力穩定和水池水位。
3、經濟實惠。單臺泵增壓，無論是節點式控制或變頻式控制，控制部分均無需PLC或單片機編程控制以及眾多復雜的管路，有效的控制了產品成本且能保證穩定供水。
4、運行可靠性高。本設備整體采用電氣元件控制，無論是使用壽命以及使用的方便性都要高于目前市場上采用電子穩壓式設備，并且當控制設備出故障后，只需要更換通用電氣元件即可快捷排除，而非專業人員則不能更換或維修集成電子穩壓式控制設備。另外，設備控制部件均采用品牌，有效的減少了系統故障。加壓泵可根據客戶要求選擇不同品牌，無特殊要求時使用本公司產品。
5、保護功能齊全?？筛鶕枰獙崿F漏電、過載、過流、短路、超壓及缺水等常規保護功能。
6、安裝及操作方便。設備本身就是一個帶控制功能的管道泵，管道泵進出水口大小相同且位于同一直線上，安裝極其方便，通電啟動設備后便可全自動運行，無需專人看守。
應用場合
生活給水：小型住宅小區、小型商務辦公樓及城中村樓房群等場合自來水增壓。
工業給水：工廠各種生產流程水輸送。
建筑工地：建筑工地高層樓房施工臨時供水、泥罐車輪沖洗增壓系統、地板沖洗加壓裝置。
噴淋灌溉：農場、果園、園林等場合噴淋灌溉。
其他增壓：各行業設備沖洗和洗滌裝置增壓、設備增壓。
系統組成圖
壓差式(非變頻)全自動管道增壓泵系統示意圖
液位式全自動管道增壓泵，此設備除了圖示的配件外，還需要配置液位浮球開關。
變頻式全自動管道增壓泵(即變頻水泵)系統示意圖
系統連接示意圖
結合高位水池使用的浮球式自動增壓泵
直接串聯在管道上的壓力式自動增壓泵
性能參數表
| 型號 | 流量 m3/h | 揚程范圍 m | 設備功率 kw | 水泵 臺數 | 進出口徑 mm | 控制方式 |
| GWS2-14-182 | 2 | 14-182 | 0.37-3 | 1 | 25 |
|
| GWS 4-12-160 | 4 | 12-143 | 0.37-4 | 1 | 25 | |
| GWS 6-9-162 | 6 | 6-144 | 0.37-5.5 | 1 | 25 | |
| GWS 8-8.5-196 | 8 | 8.5-196 | 0.37-7.5 | 1 | 40 | |
| GWS 10-8-176 | 10 | 8-176 | 0.37-7.5 | 1 | 40 | |
| GWS 12-6-146 | 12 | 12-146 | 0.37-7.5 | 1 | 40 | |
| GWS 14-11-195 | 14 | 11-195 | 1.1-15 | 1 | 50 | |
| GWS 16-8-150 | 16 | 8-150 | 0.75-15 | 1 | 50 | |
| GWS 20-11-187 | 20 | 11-187 | 1.1-18.5 | 1 | 65 | |
| GWS 24-12-218 | 24 | 12-218 | 1.5-30 | 1 | 65 | |
| GWS 32-10-150 | 32 | 10-174 | 1.5-30 | 1 | 65 | |
| GWS 36-9-144 | 36 | 9-144 | 1.5-30 | 1 | 80 | |
| GWS 45-15-166 | 45 | 15-166 | 3.0-30 | 1 | 80 |
注：
1、此表參數僅供客戶選型參考，具體參數(流量、揚程、氣壓罐規格)可根據當地進水管網實際情況及用戶用水狀況另行確定。選擇不同類型的增壓泵時，設備功率可能會發生變化。
2、本設備功率≤2.2KW時，可用220V/50Hz電壓供電。
3、設備安裝尺寸不固定，可根據用戶泵房的尺寸大小靈活調整不止和安裝尺寸。
4、住宅生活區供水我們強烈建議您使用我公司的無負壓供水設備或變頻恒壓供水設備。
一、安裝注意事項
為了不影響本系列產品的使用壽命及降低其性能，必須正確選擇安裝場所，同時注意安裝方向或周圍空間。如設備是以零配件方式發到需方并不需要本公司負責安裝，請嚴格按照我們提供的機組示意圖組裝。
二、泵組及相關管道安裝
1、本設備應安裝在室內或有遮蔽戶外場合，環境溫度介于5℃~40℃，相對濕度小于90%，并應有良好的通風性，周圍不能存在易燃易爆或具有腐蝕性的氣體或液體，場地海拔不高于2000米。
2、水泵機組配套水泵的安裝應按照水泵廠商提供的安裝使用說明書進行，與設備進水母管連接的外圍管道(自來水管道或水池出水管道)必須嚴格按照設備所附進水母管尺寸規格布置，宜做到外圍管道內徑≥設備進水母管內徑。
3、設備布置及安裝示意圖或國家有關規范進行，有設計圖紙的必須嚴格按照圖紙施工。
4、水泵吸水方式宜為自灌式，非自灌式的必須有可靠的引水保證。
5、如果設備安裝在板房上時，建議采用減震裝置，否則會帶來噪音或震動。
三、控制系統的安裝
本系列產品變頻控制柜根據功率不同具有相應的重量，搬運時必須采用適當的搬運方式，以免跌落或碰撞引起部分元件損壞。同時還應注意下列事項：
1、周圍環境對控制系統的影響較大，安裝時須避免有太陽直射、高溫、多濕的的場所，環境溫度宜在-10℃~40℃，相對濕度小于90%，且不容許有凝水/霜等現象。
2、安裝場所應避免油霧、易燃易爆氣體液體、棉塵等。
3、應緊固控制柜。若采用落地式控制柜，必須采用螺栓垂直并牢固地固定在預先配置的底座上，同時保證控制柜底座與地面的距離不小于10厘米;如采用掛墻式安裝時，必須確保懸掛裝置力度足夠，并且墻面不得過于潮濕。
4、接線時，嚴禁一切零碎線頭、螺絲等金屬物掉進控制柜中。否則易引起控制系統出現障礙、誤動作設置損壞的嚴重后果。
5、由于變頻控制系統中裝配有變頻器，因此，在控制系統的輸入輸出回路中含有高頻成分，對在控制柜附近使用通信設備可能會帶來電磁波障礙，此時可安裝宣講的無線電噪音濾波器或噪聲濾波器減少干擾。
四、接線法及注意事項
接線圖(主要是電接點壓力表、遠傳壓力表、浮球、電源接線、水泵電機接線)請參所附控制原理圖。接線時，請?zhí)貏e注意以意事。如有不明白之處，請及時與我公司聯系，以避免無法正常使用或引起設備和人身安全事故。
1、接線注意事項
1.1電源接入以及所有接至電機的接線必須按標準配置，并要求接線法正確，如果有錯誤將會可能引起設備重大損壞。以下是功率和電線規格對照表，請嚴格根據設備功率選用優質達標電線，否則可能引起財產損失。
1.2所有電源輸入以及接至電機線的段子請選用帶套管壓裝端子。
1.3連接至控制回路端的連接線請使用屏蔽線或絞合線。并與主回路和強電回路分開進行布線，運行以后，若需要改變布線，請等停電10分鐘后，觀察變頻控制柜內變頻器的電荷指示燈熄滅后方可進行操作。否則會引起觸電事故!
1.4連接至電機的電纜必須嚴格按照標準進行配置。
1.5連接至控制回路段子的接線使用1.5mm?單股電線，距離小于1000米，其中接至壓力傳感器的電線選用至少0.75mm?的屏蔽電纜，連接距離不大于300米。
2、接地注意事項
2.1為了防止觸電，必須保證本系列變頻控制柜和電機接地良好，接地電阻保證在10Ω以下。
2.2控制柜的接地請連接接地端子，不要使用柜體的螺絲等部件，并用專業的黃綠線標識。
2.3電機接地端子使用4芯電纜中的一根線，在控制內接地。
2.4主回路配線，請根據不同電機啟動方式按有關規定配置。
一、水泵試運行
1、水泵啟動前準備
按上述所規定的方式接好管路和電源線及信號線后，進入水泵試運行程序。水泵啟動前，務必檢查以下工作是否做好：
1.1檢查水泵底座和進出水口是否固定好。
1.2泵是否充滿水。灌水步驟如下：
a.如果設備是與自來水或水位比泵略高的水池直聯，只需要打開進水閥門同時關閉出水閥門，打開泵注水閥(排氣閥)，讓水自然充入泵內，待排氣閥處有水溢出為止。
b.如果設備是從水位比泵略低的水池里面吸水，必須在進水口安裝底閥。灌水時擰開水泵的注水閥(排水閥)，同時需要打開進水閥，關閉出水閥門。帶注水閥(排水閥)處不能再灌入即可。
1.3電網電壓值、相數及頻率是否與泵電機上所標符合;
1.4進水管路上的閥門是否完全打開;出口閥門是否處于關閉狀態;
2、完成以上準備工作后，可以進行水泵試運行步驟。
首先：在通電測試泵是否能正常運轉前，請保證控制器處于停止狀態。切換方式為旋轉控制柜上的旋鈕到停止檔位上。確保處于停止狀態后，進入水泵測試程序，具體測試步驟如下：
然后，迅速將控制器上的旋鈕旋轉到手動狀態，檢查轉向是否與泵上所標一致→若轉向不一致，停止水泵，調換電機接線盒內任意兩根接線位置即可;若轉向正確，可啟動水泵→調節出口閥門至用戶所需壓力為止。
確定水泵可以正常啟動并且無漏水等現象后，進入用戶參數設置步驟。
二、參數設置
控制器調試即為整套設備的調試運行。調試前請確保水泵進水閥、儀表閥門處于開啟狀態，否則可能損壞水泵或無法正常調試。調試前嚴格按以下步驟執行：
1、壓差式參數設置方法
壓差式全自動管道增壓設備核心控制元件為電接點壓力表，電接點壓力表有三個指針，分別是黑色指針、綠頭指針、紅頭指針。黑色指針為系統時時壓力值;綠頭指針為工作時下限壓力(啟動壓力值);紅頭指針為工作時上限壓力值(停止壓力值)。設置時用一字螺絲刀將表端的螺絲往下壓，使和螺釘直連的黑色膠片和綠頭指針或紅頭指針上的金屬柱接觸，然后扭動螺絲刀即可調節指針位置。例如，一臺設備您希望設置壓力值為0.8Mpa，壓力值不低于0.6Mpa，您只需要把綠頭指針調到0.6Mpa，紅頭指針調到0.8Mpa的位置即可實現自動工作。
2、液位式參數設置方法
液位式全自動管道增壓設備核心控制元件為液位浮球開關，如果要調節液位高度，只需要調節浮球和平衡錘之間的線纜距離即可。
3、變頻式參數設置方法
參數設定時，請確保設備處于自動狀態，同時，為了能快速調節參數，必須關閉出水口閥門。調節參數時，用戶只需要順時針(調高目標壓力值)或逆時針(調低目標壓力值)調節電位器旋鈕，調節后必須等數秒并注意觀察出水口遠傳壓力表上指針指示值，待指針達到用戶需要設定的數值后停止調節即可。
操作說明書PDF版在線閱讀 操作說明書壓縮包下載
使用環境要求
環境溫度應介于5-50℃之間，相對濕度不大于90%，并無凝露。
周圍空氣無腐蝕性氣體、性氣體、水蒸氣、粉塵等污染。
安裝場所海拔高度不高于1500米，高海拔使用應特別指出。
安裝斜度不超過5°。
操作注意事項
1、本設備屬強電裝置，應由持的電工操作。
2、必須按照設備功率配置足夠容量的電線，同時檢查電源電壓、相數、頻率是否與設備銘牌相符，地線是否可靠，并按照設備規定的接線法接好電線。
3、初次啟動時應采用點動方式以確保電機轉向正確。單相供電的設備無需注意此項。
4、水泵輸送介質溫度及酸堿鹽腐蝕性不得超過本泵材質的適用范圍。
5、泵在安裝時，必須確保接入水管口徑(包括閥門口徑)大于等于泵的輸入口徑，否則可能出現水量不足導致設備無法正常工作。
6、若泵的入水管口裝有濾網，必須確保濾網網眼總面積大于等于水泵入口面積，并定期清理濾網，否則雜質堵死進水口造成水泵缺水而設備停止工作。
7、運行過程中，必須確保泵的輸入管道不漏氣，否則造成壓力不足或吸不上水等故障。
8、本泵不適宜在其標出的揚程和流量范圍外使用，否則損壞電機或增加噪音。
9、本泵在搬運或安裝過程中，應輕拿輕放。
10、本設備安裝高度(水泵進水口離水源距離，單位米)計算公式：10.33-必須汽蝕余量值-1.5米的安全值，實際使用時安裝高度值盡量小為宜，值不得超過以上計算值，否則水泵會發生汽蝕導致工作效率過低或吸不上水，更嚴重者會損壞泵配件。
11、請勿擅自調節缺水保護開關，否則設備可能會因失去缺水保護功能損壞水泵。
壓力表接線方式與校準方法
如用表分別兩兩測量壓力表的三條線，其中電阻值的任意接控制器的3號端子和5號端子，剩下的一條接控制器的1號端子，接好后進入系統參數，根據壓力表實際量程在控制器上選擇壓力表的量程。
接好線后，必須檢查壓力表的接線方法是否正確。具測方式為：手動開啟水泵后，注意觀察壓力表實際壓力值與控制器上顯示壓力值變化趨勢是否一致，如果一致，證明接線方式正確;如果壓力表的數值在上升，而控制顯示面板上顯示的壓力卻在下降，則證明接3號端子和接5號端子的線接反，調換這兩根線即可。
接線正確后，進入壓力值校準程序。具體操作流程為：首先手動開啟任意一臺水泵，然后把壓力表實際的讀數輸入進去按確認即可，注意同一個值不能校準兩次。操作兩次時表示誤操作，比如：壓力表讀數0.23Mpa輸入0.23后按ENT確認后即可。下次在校準是就不能輸入0.23，必須輸入另外一個值再校準。值得注意的是，當壓力表在零壓力狀態下校準時，千萬不要校零，校個0.01即可，或者用手動將壓力打上去后在校正。
常見故障解決方法
1、當打開水龍頭時，為什么水泵不啟動?
不管是壓差式還是變頻式全自動管道增壓設備，工作的前提都是壓力值低于設定值才會啟動水泵，如果在某一時段周圍管網用水量很少，和設備連接的管網壓力充足，此時如果有人用水，水壓高于我們設定的壓力值，這種情況下水泵就不會啟動。
2、增壓泵為什么頻繁啟停?
頻繁啟停這種現象一般是壓差式全自動管道增壓設備所出現的。出現這種現象的主要原因可能是上下限壓力設置值過于接近，當在用水高峰期時，設備會因用戶端管網壓力變化頻繁啟停。解決辦法為適當調低壓力下限值。
3、壓力都低于設定值了，為什么水泵還是不啟動?
這種現象可能是缺水保護引起，特別是電接點壓力表作為缺水保護時，當設定的進水壓力值過高時，如果自來水壓力過小以至于低于設定壓力值時，此時不論用戶水壓夠不夠，水泵都不會啟動以起到缺水保護的作用。
4、水池水位滿了或者水位到底了，為什么水泵還不停止或啟動?
這種情況可能是因為浮球液位開關接線錯誤，參考電控原理圖重新接線。
5、設備不管怎么運行，為什么表壓力都顯示為零?
可能是因為儀表閥門被誤關閉或損壞，檢查閥門是否關閉或更換壓力表。
