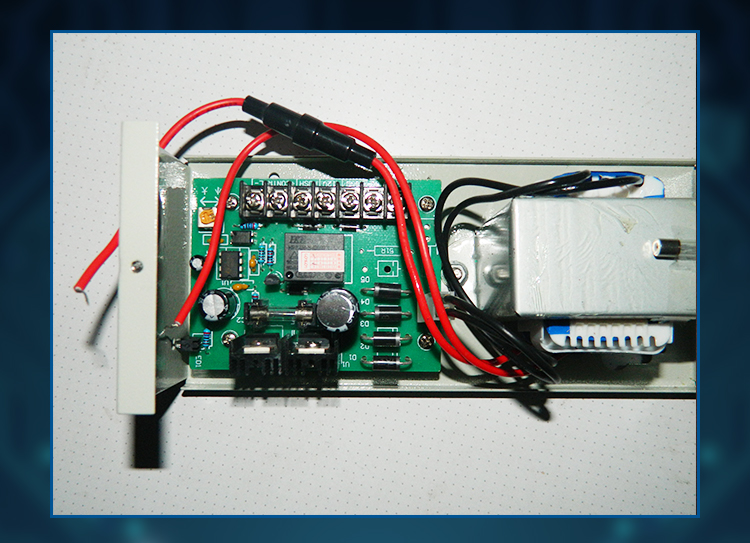

山東AD5204R生產銷售

產品特點：

●供電情況:DC 9~12V 1~2A

●傳輸效果：實時傳輸PAL、NTSC、SECAM制式視頻信號，視頻清晰穩定；

●傳輸距離：0～800米（與無源傳輸器搭配），0～1600米（與有源搭配）；

●主要功能：可傳輸8路監控視頻圖像,可電位器微調傳輸距離；

●防護抗擾：寬電壓直流電源輸入，出色的防雷、防靜電和抗干擾能力；

●外觀結構：標準工程型外觀設計。

特性參數：

8路有源視頻雙絞線接收器(Receiver HUB)

傳輸視頻路數8路

頻率響應: DC to 6.5MHz

共模抑制比: 0 to 6MHz , 68dB（典型）

輸入電平:0.1~5.2 Vp-p

輸入阻抗:100Ω

輸出阻抗:75Ω

輸出電平：1~2Vp-p

滿載帶寬：250MHz@-3dB

微分增益:0.5(典型值)%@3.58MHz

微分相位: 0.8°(典型值) @3.58MHz

線路回?fù)p:大于18dB

輪廓增強:1.8-3.6Db@ 3.58MHz至4.43MHz (大于600米傳輸距離)

頻率補償:30~0.3KHz 6dB 0.3KHz~0.2MHz 6dB~70dB 0.2MHz~6.5 MHz 70dB

電源: 12VDC/1A（外接）

安裝尺寸:165*65*28 (MM)

線纜要求

線纜類型：非雙絞線對、24-08AWG

類別：5類或5類以上

阻抗：100±20歐姆

DC環路電阻：18歐姆/100m

分布電容：小于62pF/m

環境要求

工作溫度：-25℃～65℃

相對濕度：0～95%（非冷凝）

儲存溫度：-40℃～+85℃

瞬態抑制

浪涌保護

6000V 1.2μS x 50 μS

3000V 8μS x 20μS接地端子接入大地

安裝步驟：

1.安裝前請關閉攝像頭和待顯示設備的電源，帶電安裝可能會造成攝像頭或傳輸設備的損壞;
2.將要傳輸?shù)囊曨l信號（如攝像頭DVD等）接入雙絞線視頻的視頻輸入接線座。

3.選定一對雙絞線一頭接入視頻雙絞線輸入端，另一頭接入對應PX-04AR的綠色接線端口;也可使用RJ45接口的，RJ45和綠頭,兩者不能同時使用;
4.按面板提示將電源線頭連接到電源插口
5.將設備的接地柱通過導線與大地可靠連接;
6.給所有相關設備上電;
7.根據實際距離，調節旋鈕使得傳輸后的視頻達到顯示效果。
