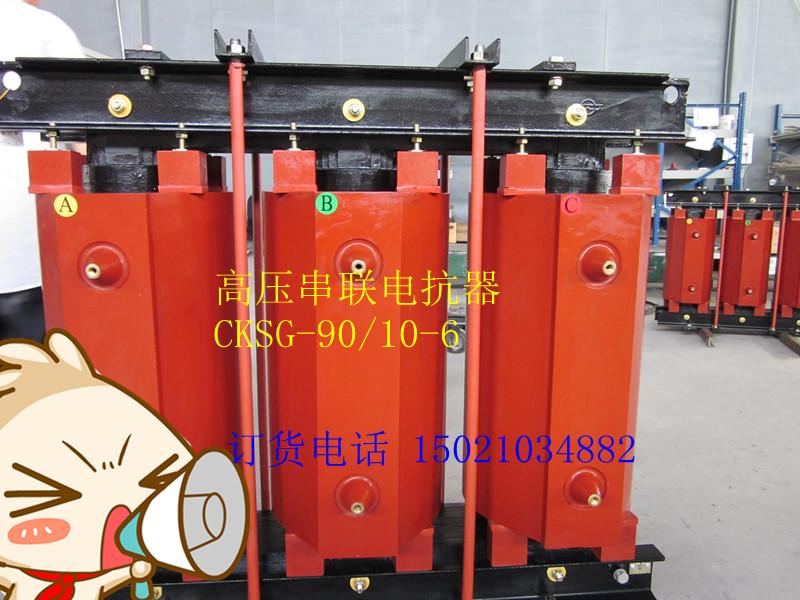

供應CKSC-45/10-5串聯電抗器型號說明 相關參數 接線圖

                CKSC-45/10-5串聯電抗器CKSC系列詳細說明

CKSC-45/10-5這個型號說明：10KV高壓環氧澆注串聯電抗器，匹配電容容量900KVAR ，電容電壓11KV ，電抗器容量45KVAR，電抗率5%，  電流47.24A, 端壓降317.5V ，  損耗764W  外形尺寸，見圖紙

用戶將CKSC-45/10-5與并聯電容組相串聯，具有補償電網無功功率、提高功率因數、抑制諧波電流、限制合閘涌流等功能，適用于電力系統、電力化鐵道、冶金、石化等較高防火要求、電磁干擾要求和安裝空間有限的城網變電站、地下變電站和微機控制變電站等場所。

CKSC-45/10-5結構特點

 、其鐵芯材料采用的是優質的進口硅鋼片，芯柱被多個氣隙分成均勻的小段。氣隙的隔絕介質采用的是環氧布板，這樣就能夠保證氣隙在長期運行中不發生變化。

第二、鐵芯的端面采用了優質的硅鋼片端面膠，它的粘合力非常強，能夠使硅鋼片緊緊地粘結一起，不效地減小了運行時的噪音，并且防潮防塵性能也十分優異。

第三、 第三、高壓串聯電抗器的整個外形呈環氧澆注型，其內外線圈的敷設采用了環氧玻璃網格分布方法，并且是采用F級環氧澆注體系在真空狀態下進行澆注，不僅具有強大的絕緣性能，而且還具有極高的機械強度，即使是受到大電流沖擊也不會開裂。

第四、第四、第三條中提到的環氧澆注線圈具有防水、局部放電量低等優點，即使是在極其惡劣的環境條件下也能安全運行。

第五、第五、環氧澆注線圈的上下端都采用了環氧墊塊和硅橡膠防震墊，能夠有效減小線圈運行時的震動強度。

CKSC-45/10-5使用條件

1.眀拔高度不超過2000米。

2.運行環境溫度-25℃～＋45℃，相對濕度不超過90％。

3.梔圍無有害氣體，無易燃易爆物品。

4.梔圍環境應有良好的通風條件。

CKSC-45/10-5性能及技術參數

1.可用于系統電壓為：6kV、10kV、10.5kV、11kV。

2.電抗率為：1%、4.5%、5%、6%、7%、12%、14%

3.絕緣等級：F級，電抗器噪聲：≤45dB

4.過載能力：≤1.35倍下連續運行

5.電抗器相與相之間不平橫度不大于±3%，電感量誤差控制在+3%以內。

CKSC-45/10-5兩種接線示意圖

在訂貨時需提供的參數:

   CKSC-45/10-5串聯電抗器在回路中的實際效果

就是要限制住諧波的產生和合閘上的流通。想要抑制合閘涌流就是要減少合閘時對電容器上的沖擊電流；而限制諧波的意思是只是限制諧波，不會向電容器回路流，不會輕微的改善系統上的諧波上情況。要知道限制諧波的次數和串聯電抗器的電抗率有著很大的關系；往往電容器在補償功率的時候，就會受到諧波電流和諧波電壓的相互沖擊，就會造成功率因數和電容損壞率慢慢降低。

影響 CKSC-45/10-5電抗器的使用壽命因素

就是電抗器在額定的負載下可以長期正常運行的時間。還有電抗器的使用壽命都是根據其材料來決定的。其中制造電抗器的材料分為絕緣材料和金屬材料著兩大類：金屬的材料耐高溫，而絕緣的材料在長時間內比較高的溫度、磁場和電場的相互作用之下，便會逐漸失去原本的絕緣性能和力學上的性能。比如說變脆、機械強度上的減弱、最后就是穿，這個逐漸電話的過程就是絕緣材料上的變化；如果溫度出現的越高的話，那么在絕緣材料的絕緣性能和力學性能所減弱的就會越快；而如果絕緣材料含水量越來越多的話，那么老化也是越來越快的。

。

串聯電抗器的選型原則
　　 用電企業都有自身的特點，對設備有不同的要求，干式電抗器有噪音小、電抗器的線性度好、機械強度高、安裝簡單等特點；油浸電抗器損耗小、占地面積小、線性度不好、噪音大。因此，采用什么樣的電抗器應綜合考慮。串聯電抗器主要作用是抑制諧波、限制涌流和濾除諧波。電抗率是電抗器的主要參數，電抗器的大小直接影響它的作用

我公司生產CKSC系列電抗器，產品品種齊全，工藝，質量精益求精。公司本著服務“只有起點，沒有終點”的理念,持續為廣大用戶提供優質產品與服務。
