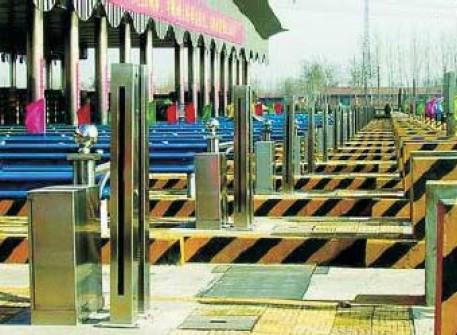

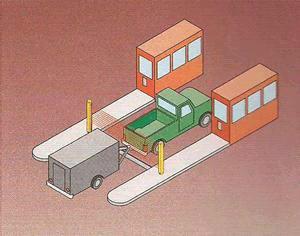

供應安全光幕檢測光幕測量光幕車輛分離器

安全光幕——

（一）、特點
1、原裝電子元件，性能穩定，使用壽命長；
2、長壽命：繼電器有效輸出次數大于 100 萬次，繼電器達到使用壽命后，可更換；
3、光軸對準容易，低功耗設計，安裝方式簡便多樣;
4、SMD貼片設計，多種抗震性措施，抗震性好，穩定性高；
5、響應時間短 均不大于２０MS；
6、，免費保修期長達兩年；
7、光電保護裝置的控制器或安全接口，能確保對被控制的鍛壓機械輸出安全控制信號
8、可設備自保功能(根據客戶要求)：遮斷光幕使壓力機滑塊停止運行后，光幕恢復通光時，壓力機不能恢復運行，必須進行人工復位后，壓力機滑塊才能再次運行；
9、完善的自檢功能:采用的雙回路保護電路安全自檢設計，當光電保護裝置失電或自身出現故障時，確保不向所控制的電氣控制發出錯誤信號；
10、抗干擾能力強：對電磁信號、頻閃燈光、焊接弧光及周圍光源有良好的抗干擾能力
11、防撞擊能力強：采用金屬堵頭防護，有效防止外力對傳感器的撞擊；
12、采用對射式設計，小巧美觀;
13、 超薄型，截面尺寸僅為: 38×15mm，安裝方便；
（二）、原理
發光器發出的光直射到受光器，形成保護光幕。當光幕被遮擋時，受光器產生一遮光信號，通過信號電纜傳輸?shù)娇刂破?，控制器將此信號進行處理，產生一控制輸出信號，控制機床的制動控制回路或其他設備的報警裝置，實現機床停止運行或安全報警。
（三）、典型應用
超薄型,厚度僅為15mm 的安全光幕，應用于要求空間小，貼緊安裝或需要隱秘等場合,可應用于機器門上作防護或起動信號使用。

（四）、組成單元：

1. 發光器：由若干發光器件組成，發射紅外光線；
2. 受光器：由若干受光器件組成，接受紅外光線，與發光器的發光
器件一一對應，形成保護光幕，產生通光、遮光信號，同時通過信號電纜將信號傳輸給控制器對外部設備進行控制；
3. 控制器：信號處理單元，可選配 HFT-A 型內置式控制器、HFT-B 型外置式控制器及HFT-C 型雙回路內置式控制器三種類型；
4. 信號電纜：用來傳輸控制器和發光器、受光器之間的信號；

（五）、規格說明：
1. 保護長度：100m～1480mm；
2. 保護范圍：0～5000mm
3、光軸間距：10：10mm；20：20mm；40：40mm
4. 光束數量：6～38 束
5. 輸出類型: 雙繼電器輸出,帶控制器;  NPN 輸出,  不帶控制器；
6、控制器類型：A—外置式控制器 B—內置式控制器C—雙回路內置控制器 N—NPN/PNP 輸出
7、電纜長度:可訂做
8、電源電壓：無—90～240VAC 12—12VDC 24—24VDC

糾偏光幕——采用紅外線擋光原理，通過對帶材擋光數量自動控制糾偏裝置達到校正帶材的目的。

規格參數：

對中光幕精度分別為：1.25mm、2.5mm、5mm;

輸出方式為：2路NPN輸出、RS485通訊輸出、模擬量輸出；

檢測距離：0-600mm;

檢測產品尺寸：80mm——2500mm;

工作電源：24VDC;

 功耗：<13W;

 適用溫度：-10℃——50℃；環境濕度：RH<85%(20℃);

對中光幕響應時間：〈18ms;

絕緣電阻：>100兆歐姆；

工作方式：單套單邊、兩套單邊、單套雙邊檢測。

測量光幕——測量光幕豐富的用途功能，的便捷自動化是您生產的好幫手。

以輪胎為列來說明。
最小測量精度可達2.5mm
在綜合用戶的實際應用背景，并結合了自身產品的優勢和特點，邦納公司向該用戶推薦了功能強大、兼具高性價比的HFT-S系列測量光幕產品，來實現成品輪胎的內外徑、尺寸的檢測。
測量光幕系統的構成：
下方是一條輪胎傳輸帶，待測輪胎在傳輸帶上向前運動，通過四組光幕組成的光幕網，利用光幕系統的邏輯判斷和檢測的功能，可以檢測出被測輪胎的高度，輪胎內外徑，這些數據將傳送給PLC系統，由PLC系統進行后臺處理。
對射式的HFT-S測量光幕操作簡易，集合高精度測量光幕能應用于復雜的測量檢測環境下的測量光幕，并可應用于外形輪廓尺寸測量、物流分揀及糾偏。同時，兩片式的設計，無需特別控制器，減少了用戶的成本?？梢詧?zhí)行最小檢測物體5mm或是2.5mm邊緣檢測或糾偏分辨率。同時，HFT-S測量光幕的檢測高度為150-2000mm, 檢測范圍可達400mm-10m，直接掃描工作方式時掃描時間為2.8-27ms。
測量光幕的特點在于可以到1.25mm的測量。
