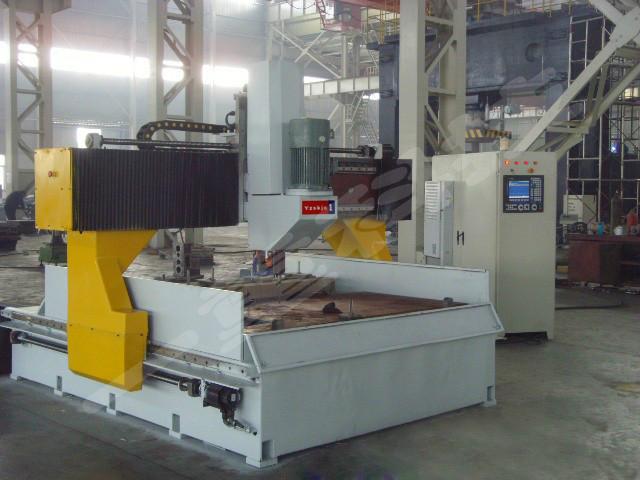

供應單主軸數控鉆床

揚州市主軸數控鉆床廠家

價格： 電議

物流： 暫無物流地址| 買家支付運費

可銷售總量： 0件

手機： 18752777552 郵箱： yizhongtech@163.com

傳真： 0514-87022503 地址： 江蘇揚州市

在線詢盤聯系廠家：18752777552 0514-87022511

在線詢盤

提交詢盤信息，一呼百應會為您匹配更多優質、合適的供應商！

*采購產品：

信息不能為空！請?zhí)顚懀?/p>

*采購量/單位：

采購量不能為空！

*期望價格：

元

價格不能為空！

*報價截止日期：

截止日期不能為空！

*聯系人：

聯系人不能為空！

*聯系電話：

聯系電話不能為空！

我想要了解：

產品價格更多商品信息

請輸入您要咨詢的問題：

您的聯系方式：

郵箱：

手機：

詳細信息（供應單主軸數控鉆床）

一、設備標準名稱、型號

1、設備標準名稱：數控平面鉆床

2、設備型號：PD-20*20

二、設備用途

本設備可在鋼、不銹鋼、鈦、鎳、鋯、鉭、蒙耐爾、哈氏合金等單質材料，以及鈦/鋼、鎳/鋼、鋯/鋼、鉭/鋼、不銹鋼/鋼等復合材料上，實現鉆孔、擴孔、鉸孔、鉆盲孔等功能，可采用普通麻花鉆頭鉆削。

三、設備特點

本設備主要有床身工作臺、移動式龍門、縱向溜板、鉆削動力箱、數控滑臺、液壓系統、自動排屑器和循環冷卻裝置、電氣系統等組成。

A）床身工作臺：

床身為焊接鋼結構，經人工時效處理。工作臺面上安裝有支承板，上面開T形槽，槽寬22，便于裝夾工件用。床身左右側面上，各布置有兩條高承載力的直線滾動導軌副和精密滾珠絲杠副，作為龍門縱向溜板移動用。

床身底面上分布有M20的可調螺栓，可以方便地調整床身工作臺的水平。

工作臺上使用12個液壓夾鉗,使零件裝卸更方便,夾緊力大,可以把幾個相同的零件疊加在一起同時加工,節省工時。

B) 移動式龍門：

龍門采用鋼板組焊而成，經人工時效處理。在龍門前側安裝有兩條高承載力的直線滾動導軌副。并在上方安裝
有一套精密滾珠絲杠副和AC伺服電機，使動力頭滑板作Y向移動。在動力頭滑板上方安裝一個鉆削動力箱，主軸上可安裝鉆頭。

在動力頭滑板的兩側安裝有導軌柔性防護罩。

C) 縱向溜板

縱向溜板為直角彎板式焊接鋼結構。

在縱向溜板的垂直面上各安裝有由1.5kW的AC伺服電機和傳動比為2的大小兩個皮帶輪，小皮帶輪安裝在主軸電機上，大皮帶輪與滾珠絲母相連，伺服電機通過皮帶輪帶動滾珠絲母在滾珠絲杠上旋轉，帶動溜板在滾動導軌上移動，裝卸工件時可將動力頭移動到龍門的兩端，以便于工件的裝卸。

在縱向溜板的上平面上安裝龍門。

D) 數控滑臺

數控滑臺Z方向由1.5kW伺服電機經圓弧形齒同步帶和滾珠絲杠副驅動鉆削動力頭實現動力頭快進、工進、快退、停止等動作，Z向行程為180,鉆削進給速度為0～4000
mm/min。

E) 鉆削動力頭

鉆削動力頭采用變頻電機經齒輪減速驅動，實現變頻無級變速，進給為伺服電機和滾珠絲杠驅動。當鉆頭快進接觸工件，可自動切換為工進。當鉆頭鉆透工件后，可自動切換為快退，實現自動進給循環。工作進給速度由數控調整設定。

鉆削動力箱主軸孔為莫氏4號錐孔，鉆削動力箱安裝在數控滑臺上，隨動力頭滑臺移動。

F) 自動排屑器和循環冷卻裝置

自動排屑器為平板鏈式，輸送速度為2.2m/min。

排屑器安裝在可移動的冷卻液壓箱內，一側安裝有一臺冷卻泵，其出口用膠管經拖鏈與固定在動力頭主軸側面的冷卻液萬向噴咀連接。

本設備共采用一臺排屑器，冷卻泵循環供給主軸鉆孔冷卻用。

每套夾具由壓板、頂桿、拉桿和墊塊等組成，使用操作方便。

H) 數控系統

數控采用FAGOR8055＋PLC控制，X軸Y軸（共3軸）坐標定位采用FAGOR8055控制。并配備RS232接口和CRT顯示，操作界面具有人機對話、誤差補償、自動報警等功能。

技術參數

參數名稱	細目	參數值
工件尺寸	材料重疊厚度	80mm
工件尺寸	寬度×長度	3000mm×1600mm一件
主軸	快換夾頭	莫氏4#錐孔
	鉆頭直徑	φ50mm
	變速方式	變頻器無級變速
	轉速	120-400r/min
	行程長度	180mm
	加工進給	伺服進給
工件夾緊	夾緊厚度	15-80mm
	夾緊缸個數	12個
	夾緊力	7.5KN
	夾緊開啟	腳踏開關
冷卻液	方式	強制循環
冷卻液	容量	200L
電機	主軸	5.5KW
	冷卻泵	0.25KW
	X軸伺服系統	1.5KW
	Y軸伺服系統	1.5KW
	Z軸伺服系統	1.5KW
	切屑傳送帶	0.37KW
控制軸數	X、Y、Z
定位速度	8000mm/min
