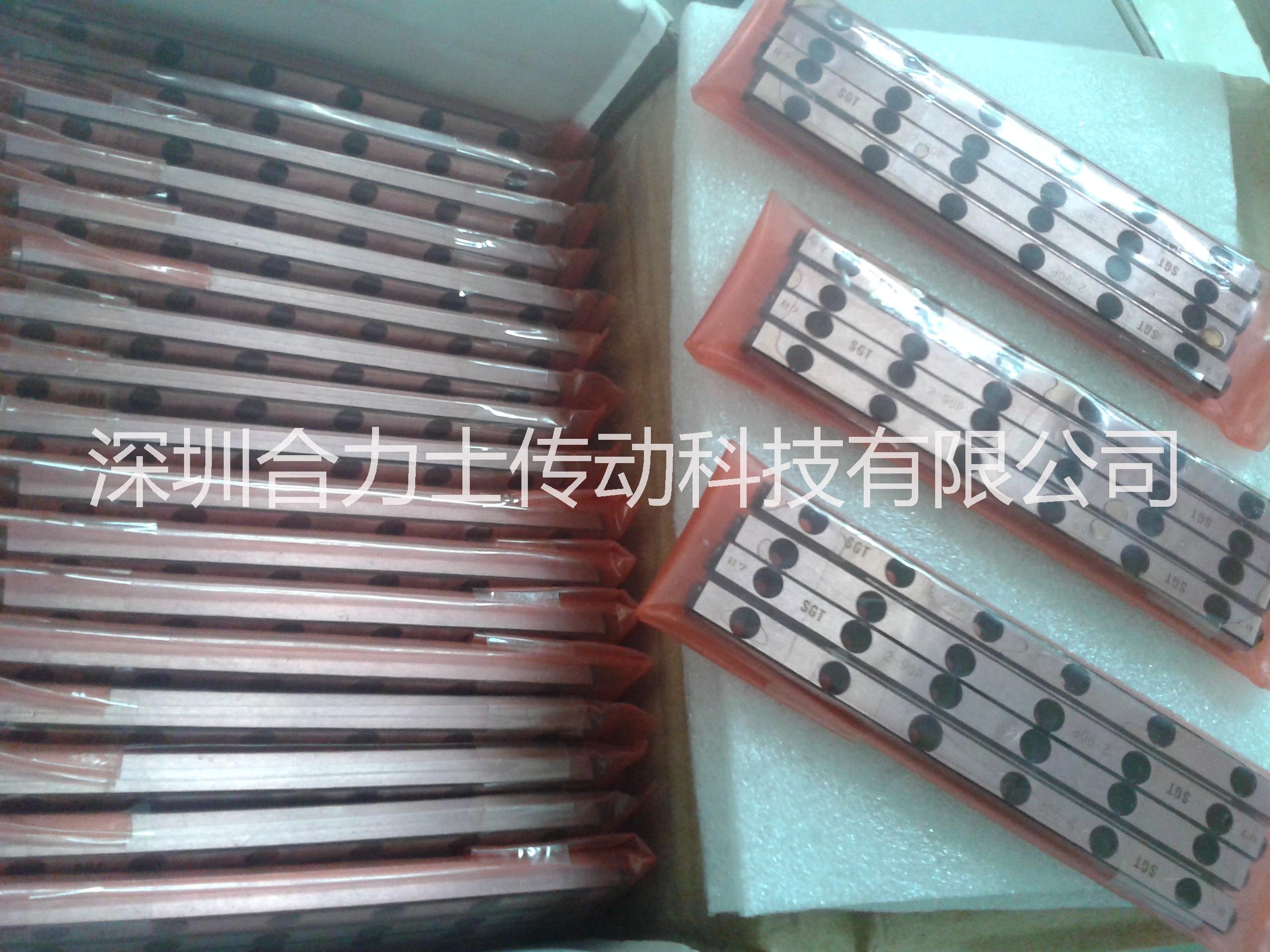

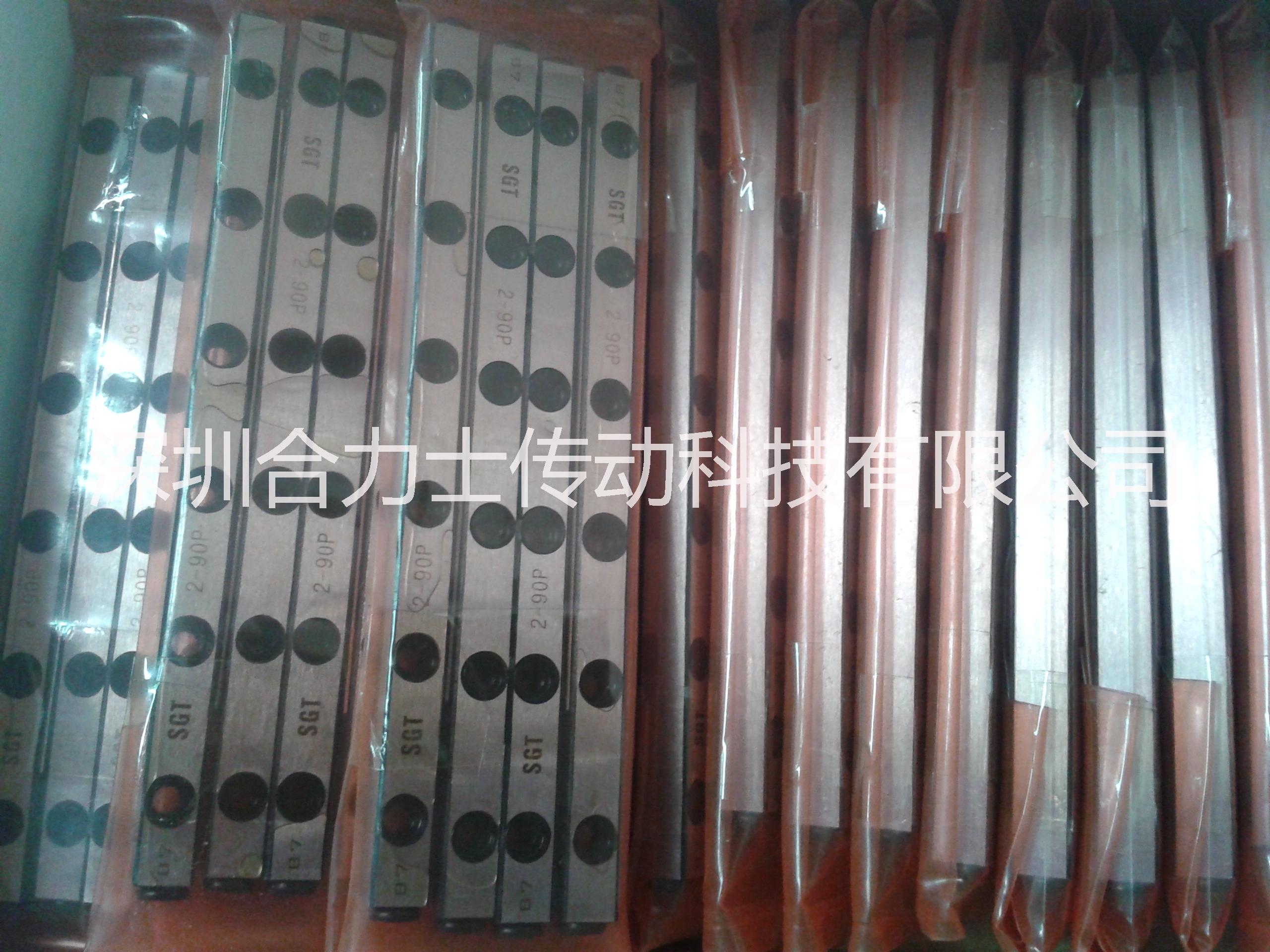

供應交叉滾子導軌V2180 供應DV交叉滾子導軌V3-125

       交叉滾子導軌是由兩根具有V型滾道的導軌、滾子保持架圓柱滾子等組成，相互交叉排列的圓柱滾子在經過精密磨削的V型滾道面上往復運動，可承受各個方向的載荷，實現高精度、平穩的直線運動。

交叉滾子導軌性能特點：

1、滾動磨擦阻力小，穩定性能好；起動摩擦力小。隨動性能好，
2、接觸面積大，彈性變形量小、間隙小。
3、有效運動體多，易實現高剛性、高負荷運動；
4、結構設計靈活，安裝使用方便，壽命長；
5、機械能耗小和精度高，速度快，承載能力大。

訂購案例：
V3-50-7Z   DV3-50-7Z
V3：型號（V--日本標準，DV--歐洲標準）
3：代表滾珠直徑，
50代表導軌長度
7Z：保持架滾子個數

三、交叉滾子導軌型號規格：

交叉滾子導軌 V2-180

V1系列 V2系列 V3系列 V4系列 V6系列 V9系列 V12系列 V15系列 V18系列

交叉滾子導軌產品應用：
固晶機、點膠設備、自動化設備、OA機器及其周邊機器、測定器、印刷基板開孔機，精密機器，光學測試儀、光學工作臺、操縱機構、X 射缐裝置等的滑座部分，檢驗類設備的加樣運動系統，CT的檢查床，等醫療設備等。

交叉滾子導軌的安裝
1.用除油劑將零件基準面上的防銹油擦干凈。因被除去防銹油的基準面容易生銹，因此，可用黏度低的油漆上，再使用。
2.將零件1～3的側基面靠上定位臺階側基面后，用螺釘預固定在床身和滑臺基準面上，擰緊力不要太大，使零件底面與相對的基準面緊密接合即可。用壓板將零件壓緊，使零件的側面與安裝基準面貼緊。用力矩扳手按下表規定的力矩逐個擰緊零件的安裝螺釘，從中間開始按交叉順序向兩端擰緊。
3.將調整側的零件4作暫時的固定。
4.小心將保持架插入到中央附近。
5.將端部擋塊安裝在導軌端部。
6.將滑塊左右移動到盡頭，調整保持架到床身的中央位置。
7.把表頭打在滑臺的中心和側面。
8.將滑臺移至一側的盡頭，而且確認在調整螺栓正對處有滾柱后，輕輕擰緊調整螺釘。
9.將滑臺移至另一側的盡頭，如上方法輕輕擰緊。
10.將滑臺移至中央位置，把調整螺釘輕輕擰緊。
11.重復8-10的步驟，將滑臺的間隙調到0為止。
12.參照下表給定的力矩值，按照8-10的步驟將調整螺釘固緊。
13.最后將零件4固緊。跟調整螺釘?shù)木o固步驟類似，移動滑臺，保證緊固螺栓的地方正對滾柱。
