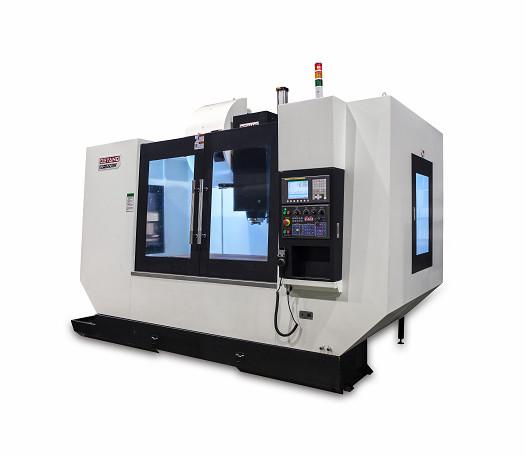

產品介紹
| DV系列 | ||||
| 行程 | UNIT | DV-850 | DV-1060E | DV-1370 |
| X軸行程 | mm | 800 | 1000 | 1300 |
| Y軸行程 | mm | 500 | 600 | 700 |
| Z軸行程 | mm | 550 | 600 | 700 |
| 工作臺 | ||||
| 工作臺面積 | mm | 900*450 | 1100*550 | 1400*600 |
| 工作臺荷重 | kg | 550 | 600 | 850 |
| T型槽（槽數*寬*間距） | T-slot number | 3*18*130 | 5*18*95 | 5*18*100 |
| 進給速度 | ||||
| X/Y/Z軸快速進給 | 48/48/48 | 36/36/36 | 32/32/30 | |
| 切削進給速度 | 10000 | 10000 | 10000 | |
| 主軸 | ||||
| 主軸轉速 | r.p.m | 10000 | 8000 | 8000 |
| 主軸錐孔 | BT40 | BT40 | BT40 | |
| 主軸馬達 | kw | 7.5 | 11 | 15 |
| 主軸鼻端至工作臺距離 | mm | 100-650 | 120-720 | 120-820 |
| 精度 | ||||
| 定位精度 | mm | ±0.005 | ±0.005 | ±0.005 |
| 重復定位精度 | mm | ±0.003 | ±0.003 | ±0.003 |
| 刀庫（可選配） | ||||
| 數量 | 24 | 24 | 24 | |
| 可用刀具直徑(相鄰) | 80 | 80 | 80 | |
| 可用刀具直徑(無相鄰) | 120 | 120 | 120 | |
| 刀具長度 | 300 | 300 | 300 | |
| 刀具重量 | 7 | 7 | 7 | |
| 交換方式 | 刀臂式 | 刀臂式 | 刀臂式 | |
| 其他 | ||||
| 控制器 | M70 | M70 | M70 | |
| 氣壓需求 | kg/c㎡ | 7 | 7 | 7 |
| 電力需求 | KVA | 20 | 25 | 30 |
| 機器重量 | T | 5.5 | 7.5 | 8.2 |
| 外形尺寸 | mm | 3200*3100*3000 | 3500*3100*3100 | |
標*配置
■ 全罩式*罩 ■ 變*器
■ 自*潤滑系統 ■ 主軸*幕防*系統
■ 地腳螺栓及墊* ■ 機械、**、操作說明*
■ 工具箱 ■ 剛性攻牙
■ 工作* ■ **箱*交換器
■ 工作**警示* ■ 機臺清洗水*
■ M30自***系統 ■ 三軸滑軌伸縮*罩
■ 手提吹屑空 ■ 24把刀臂式換刀系統
**配置
■ NC旋轉工作臺（四軸）
■ 主軸中心出水系統（CTS）
■ 測量系統
■ 自*刀*；量測*破損檢測器
■ 三軸光學尺
■ 圓*式油水分*機
■ 主軸**噴水（限刀臂式刀庫）
■ 主軸油冷機
■ 腹*式*屑運送機
■ 12000/15000RPM直結式主軸
■ 油*淨化器
