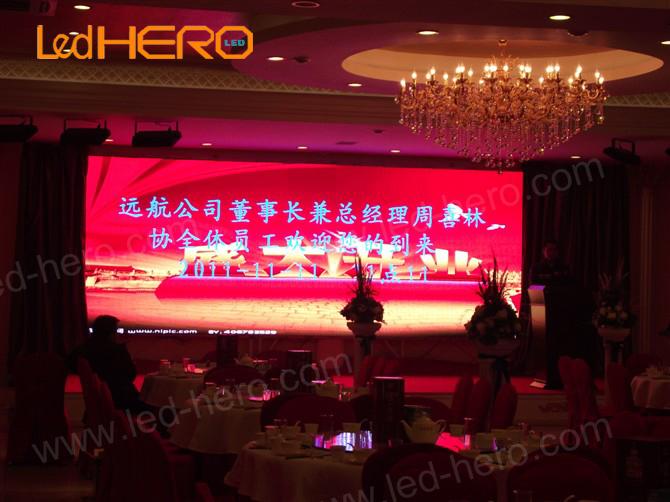

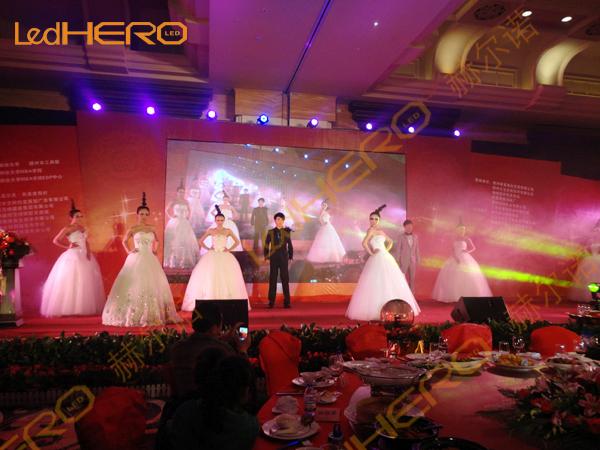

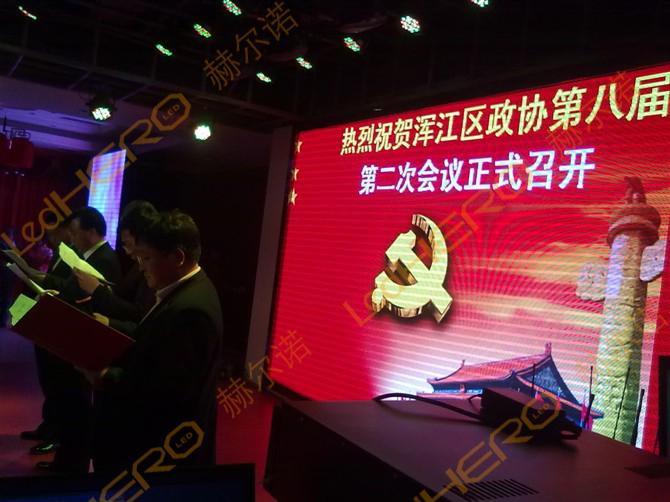

供應會議全彩P4LED顯示屏-手控會議全彩P4LED顯示屏

會議全彩P4LED顯示屏-手控會議全彩P4LED顯示屏

赫爾諾集團P4室內LED全彩顯示屏技術參數表】
點間距 4mm
發光點顏色 SMD（3in1）三合一
單元板尺寸 256mmx128mm
模組分辨率 64×32
物理密度 62500點/㎡
白平衡亮度 1800CD/M2
驅動方式 1/16掃描
大功耗 10000小時
灰度等級 8bits每顏色
佳視角 120°
控制方式 同步或異步
換幀頻率 ≥60HZ
刷新率：≥6400HZ
防護等級 IP65

P4室內高清全彩顯示屏用材標準：
1.亮度調節:根據環境亮度軟件自動調節
2.發光芯片:1紅燈（光磊）、1綠燈（士蘭）、1藍燈（士蘭）；
3.線路保護:線路板三防涂層保護（防腐蝕、防靜電、防潮）
4.線路板:1.8mm～2.2mm雙面玻纖覆銅板
5.箱體:σ≥1.5mm鋼板噴涂表面氟碳涂層處理LED戶外顯示屏
6.開關電源:創聯國際品牌
7.屏體防水:帶后蓋、帶風扇、全防水、全封閉標準箱體
8.塑膠套件:慈溪毅德光電子供貨，產品變形系數低，在高、低溫環境下、不會彎曲、脆裂、翹起，賽克。
9.LED戶外顯示屏恒流驅動芯片:臺灣聚積（在惡劣環境下，參數波動系數小，是穩定性強的著名品牌，優于其他芯片。）

會議全彩P4LED顯示屏-手控會議全彩P4LED顯示屏
深圳赫爾諾集團公司優勢：

1)管理優勢：整套的運營管理方案，幫助您從零做起，快速進入管理層角色，帶動您的團隊，向成功
進軍。輕輕松松做老板，提高自身價值，體現自我能力！
2)產品優勢：品種多產品齊全，產品質量保險是您成功的基礎。
3)勢：廠家直接生產，可以獨立控制成本。
4)研發優勢：不斷推出新品LED顯示屏，增加產品性能，提高您的競爭
5)加盟優勢：完善的加盟制度，免除加盟商的一切壓力。
6)換貨優勢：不同級別的銷售商，換貨期限不同，免除加盟商一切經營之憂
7)技術優勢：自主研發，自主，功能可以根據加盟商要求隨意改變
8)培訓優勢：公司有專門的管理培訓公司，可以為客人提供全方培訓
9)工程優勢：公司有多年的生產、指導施工經驗，大型工程中標后可派人現場指導
10)售后優勢：長期提供技術/營銷咨詢、技術服務，產品兩年保修，終身維修、24小時服務
11)客戶群體：有個好的客戶群體，才有好的銷售渠道

LED顯示屏作為一項高科技產品引起了人們的高度重視，采用計算機控制，將光、電融為一體的大屏幕智能顯示屏已經應用到很多領域。LED顯示屏的像素點采用LED發光二極管，將許多發光二極管以點陣方式排列起來，構成LED陣列，進而構成LED屏幕。通過不同的LED驅動方式，可得到不同效果的圖像。因此驅動芯片的優劣，對LED顯示屏的顯示質量起著重要的作用。
LED驅動芯片可分為通用芯片和芯片。通用芯片一般用于LED顯示屏的低端產品，如戶內的單、雙色屏等。最常用的通用芯片是74HC595，具有8位鎖存、串一并移位寄存器和三態輸出功能。每路可輸出35 mA的電流(不是恒流)。一般IC廠家都可生產此類芯片。
由于LED是電流特性器件，即在飽和導通的前提下，其亮度隨著電流大小的變化而變化，不是隨著其兩端電壓的變化而變化。因此，芯片的一個特點是提供恒流源。恒流源可保證LED的穩定驅動，LED的閃爍現象。下面將重點介紹LED顯示屏的驅動芯片。
2 芯片的主要參數和發展現狀
芯片具有輸出電流大、恒流等基本特點，比較適用于要求大電流、畫質高的場合，如戶外全彩屏、室內全彩屏等。芯片的關鍵性能參數有輸出電流、恒流源輸出路數、電流輸出誤差(bit to bit，chip to chip)和數據移位時鐘等。
1) 輸出電流
目前主流的恒流源芯片輸出電流多定義為單路輸出電流，一般90 mA左右。電流恒定是芯片的基本特性，也是得到高畫質的基礎。而每個通道同時輸出恒定電流的值(即恒定輸出電流)對顯示屏更有意義，因?yàn)樵诎灼胶鉅顟B(tài)下，要求每一路都同時輸出恒流電流。一般恒流輸出電流小于允許的輸出電流。

2) 恒流輸出通道
恒流源輸出路數有8位(8路恒源)和16位(16路恒源)兩種規格，現在16位源占主流，其主要優勢在于減少了芯片尺寸，便于LED驅動板(PCB)布線，特別是對于點間距較小的LED驅動板更有利。
3) 電流輸出誤差
電流輸出誤差分為兩種，一種是位間電流誤差，即同一個芯片每路輸出之間的誤差；另一種是片間電流誤差，即不同芯片之間輸出電流的誤差。電流輸出誤差是個很關鍵的參數，對顯示屏的均勻性影響很大。誤差越大，顯示屏的均勻性越差，很難使屏體達到白平衡。目前主流恒流源芯片的位間電流誤差(bit to bit)一般在+60%以內，(chip to chip)片間電流誤差在±15％以內。
4) 數據移位時鐘
數據移位時鐘決定了顯示數據的傳輸速度，是影響顯示屏的更新速率的關鍵指標。作為大尺寸顯示器件，顯示刷新率應該在85 Hz以上，才能保證穩定的畫面(無掃描閃爍感)。較高的數據移位時鐘是顯示屏獲取高刷新率畫面的基礎。目前主流恒流源驅動芯片移位時鐘頻
率一般都在15 MHz以上。
在LED上游外延片、芯片生產上，美國、日本、歐盟仍擁有很大的技術優勢，而中國臺灣地區則已成為重要的LED生產基地。雖然中國在LED外延片、芯片的生產技術上距離水平還有較大差距，國內芯片、外延片的生產還集中在中低端產品，但是國內龐大的應用需求，給LED下游廠商帶來巨大的發展機會。雖然各種芯片的解決方案都是用于驅動LED顯示屏，但由于各種芯片所具備的功能不同，故驅動方案的特性也各有不同。下面介紹目前在我國占主流地位的16位恒流LED顯示屏驅動芯片，并從應用的角度對它們進行分析比較。
3 幾種驅動解決方案介紹和比較
3.1 TLC5941驅動芯片
TLC5941芯片是TI(德州儀器)公司推出的，具有點校正、高灰度等級(PWM控制)等特點。TLC5941所有內部數據寄存器，灰度寄存器，點校正寄存器和錯誤狀態信息都通過串行接口存取，串行時鐘頻率30 MHz，片間電流誤差一般在±6％以內，位間電流誤差一般在±4％以內，每通道輸出電流80 mA。
TLC5941的每個通道可用PWM方式根據內部灰度寄存器的值進行4 096級灰度控制，該寄存器是12位的，每個通道LED的驅動電路由6位點校正寄存器的值進行64級控制，且驅動電流的值可通過片外電阻設定。64級電流控制提供了LED點灰度校正的能力，4 096級灰度調整則保證了即使在較低的灰度等級下，點陣中的每個點也有多達256級的灰度表示，從而紅綠藍全彩屏可有16M色的色彩表達能力，這兩點對于高質量的彩色大屏幕顯示是格外重要的。相對于傳統的彩色大屏幕顯示系統，集中產生PWM進行灰度控制，可編程邏輯芯片(或高速CPU)只需要處理緩存管理、灰度和點校正數據的輸出，設計復雜度降低，且由于PWM的灰度控制與數據串行移出無關，可很方便地獲得較高幀頻，取得很好的動態顯示效果。
為了保障彩色大屏幕的可靠運行，TLC5941提供了每一路LED開路(LOD)和過溫檢測(TSD)的能力，內置集電極開路輸出電路，用于出錯時報警。16個通道中無論哪個通道有錯誤發生，內置集電極開路輸出電路的輸出管腳就會被拉到低電平，通過查詢芯片的內部狀態信息，就可知道哪一路出現故障，系統中所有TLC5941內置集電極開路輸出電路的輸出管腳可接到一起，通過上拉電阻接到高電平，通過監控這個信號，系統可在運行過程中進行自我診斷。TLC5941適用于工作環境比較惡劣同時對顯示效果要求很高以及對安全性能要求很高的場合，比如高速公路的LED信息指示牌，大型的露天LED電視等。
3.2 MBI5028驅動芯片
MBI5028是臺灣MBI(聚積科技)公司推出的一款有可編程電流增益功能的LED屏驅動芯片。它內置串并移位寄存器和輸出鎖存器，且采用PrecisionDrive技術以得到更優良的電氣特性。MBl5028的串行時鐘頻率為25 MHz，片間電流誤差一般在±6％以內，位間電流誤差一般在±3％以內，輸出電流為90 mA。
MBI5028內建電流增益控制邏輯單元，可編程電流增益功能采用Share-IO技術，無須增加額外的管腳，只需在對應的管腳輸入一特定的序列信號，就可進入MBI5028的特殊功能模式--電流調整模式。在該模式下，可通過系統微控制器，向電流增益控制邏輯單元寫入不同電流增益的數據，鎖存這些數據，并通過內建數字與模擬共享的轉換器，有效控制電流的輸出。由于工作環境的變化和LED屏老化，LED屏亮度將會降低，如以一個固定順向電流，LED屏的亮度偏差就會較小。通過可編程的電流增益功能和PrecisionDrive技術，可調整電流偏差，補償LED屏的亮度，同時獲得比較高質量的圖像。利用PrecisionDrive技術并內建數字與模擬共享的轉換器，在相同度下，通過改變數字碼的方式，從而獲得相對的輸出電流，進而提高LED屏的成像質量。
目前的技術可以為L(zhǎng)ED顯示屏提供256個電流等級，使其達到1 200％的總動態范圍，提供256個輸出電流等級。在電氣特性和芯片封裝方面，MBI5026兼容性比較好，使用者不用更改以前為同類型芯片設計的PCB板，就可獲得具有Share-IO技術的電流增益技術，能大大地降低升級成本。MBI5026適用于工作環境條件并不苛刻，但要求高質量成像的LED屏驅動方案上，比如室內的大型LED顯示屏等中低端屏幕。同時MBI5028還適用于老驅動芯片的升級。
3.3 ST2221C驅動芯片
ST2221C是中國臺灣SITI(點晶科技)公司推出的一款LED屏驅動芯片。它內置串并移位寄存器單元、輸出鎖存器單元和電
