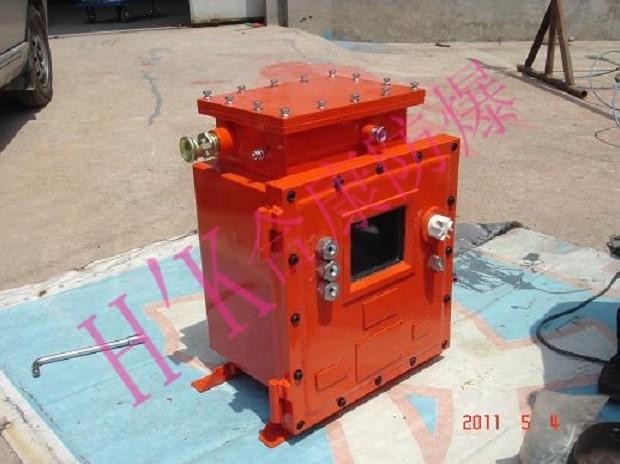

供應礦用防爆配電箱批發

礦用防爆配電箱|礦用防爆電控箱|礦用防爆控制箱

礦用防爆配電箱|礦用防爆電控箱|礦用防爆控制箱

礦用

1.1主要用途及適用范圍

礦用隔爆型真空饋電開關（以下簡稱饋電開關）適用于具有甲烷性混合物及煤塵危險的礦井下，在交流50HZ，額定電壓1140V及以下,電流630A及以下的中性點不接地的供電系統中的饋電開關。當供電線路中出現過載、短路、欠壓、過載或漏電故障時，饋電開關能自動切斷電源。

1.2使用環境及工作條件

a)海拔高度不超過2000m,環境大氣壓力80～110KPa;

b)周圍環境溫度為-5℃～+40℃,

c)周圍空氣相對溫度不大于95%(+25℃時);

d)在有甲烷性混合物及煤塵危險的環境中;

e)在無破壞絕緣的氣體或蒸汽的環境中;

f)在無顯著搖晃和沖擊振動的地方;

g)與水平面的安裝斜度不起過15°;

h)能防止滴水的地方;

i)安裝類別:Ⅲ類;

j)污染等級:3級。

2.結構特征與工作原理

2.1整體結構

2.1.1饋電開關主要由隔爆外殼和裝于隔爆外殼內的本體單元組成，隔爆外殼通過4只螺栓連接于撬行底架上。

2.1.2隔爆外殼由接線腔和主腔組成，分為上、下兩部分，接線腔有四只主回路電纜進出線引入裝置，左右兩側各有一只控制回路進出線喇叭口。

前門通過位于主腔體左側的開門機構與主腔體相連并支承在鉸鏈上，當門前關閉時，前門與主腔體通過上下齒條和門、殼擋塊互相扣住。饋電開關與前門與電源開關手柄之間裝有機械聯鎖裝置，保證饋電開關處于斷開位置，主腔才能打開；2.1.3真空短路器（ZK1-400/1.14）安裝于主腔右側，由螺栓固定在底板的導軌上，主腔左側芯架、門蓋上立板安裝有饋電開關控制單元的電器件。饋電開關的控制保護器與顯示部分做成一體，固定于門蓋上，通過按鈕可以對保護器參數進行設置，門蓋上的觀察窗方便觀察。
