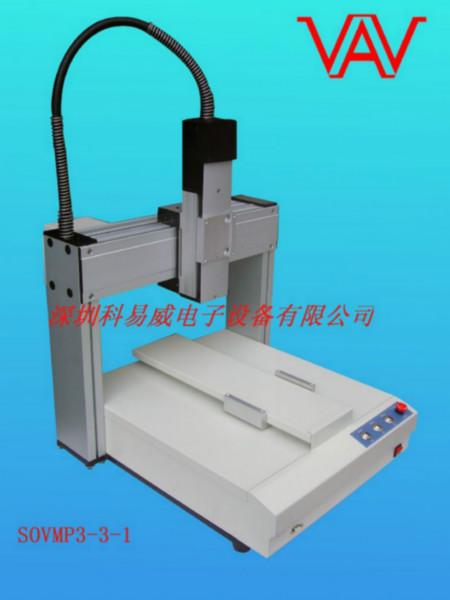

供應廣東三軸運動平臺,點膠機

V三軸平臺設計原理和特性

◎  高穩定性

底座是一塊12MM厚經過平面處理的鋼板,使重心下降,更加穩固;X軸立柱是由兩條

30MM*150MM寬的鑄鋁構成,剛性強,結構穩定,有力支撐X軸.

◎  高精度

X軸和Y軸選用V精密線性模組BOVM100N和BOVM100H,采用噴墨打印機打印線條的

原理,可以自動補償皮帶松緊,調節預壓導軌和導輪之間的間隙達到”零”,重復定位精

度高,不存在反向間隙.

◎  實用性強

Z軸選用V新款精密絲桿模組SIM84,使用直線電機驅動滑塊運行,使其在突發斷電的

情況下滑塊保持原狀,不會因為負載而掉下來,免去突發停電運行不當?shù)膿?dān)憂.

◎  設計周到

X、Y、Z軸都原配限位感應器,減去了客戶另配感應器的麻煩.

◎  高右靠性

X、Y、Z三軸都采用線性模組,秉承了線性模組的所有特性.導軌主要部分采用特制的高

強度、高直線度鋁型材,型材內部配有特殊的鋼軌,能保證機械強度并長期保持平行度,

滑塊是偏心螺母設計和防松移設計,可根據客戶的不同要求調節滑塊松緊.

◎  專業性強

    采用V線性模組特別定做的步進馬達作為X、Y、Z三軸的運動驅動.

◎  靈活性強

平臺出廠前可根椐客戶要求加工電源開關孔

◎  應用廣泛

廣泛用于點膠機行業,還可根椐客戶需求改裝成簡易機器人,設計,安裝及維護簡單方便

便

◎  可根據客戶工藝需要,設計最適用的機型

◎  技術參數:

工作范圍X/Y/Z:200*200*100MM/300*300*100MM/400*400*100MM/500*500*100MM(還可

根椐客戶要求定做)

速度:500mm/sec

重復精度:±0.02mm

傳動系統:步進馬達/皮帶
