供應諧振耐壓試驗裝置

諧振耐壓試驗裝置主要是針對500kV及以下變電站一次電氣設備交流耐壓試驗所設計制造的。

諧振耐壓試驗裝置既可滿足高電壓、小電流和低電壓、大電流的設備試驗條件要求，具有較寬的適用范圍，是地、市、縣級高壓試驗部門及電力承裝、修試工程單位必不可少的耐壓設備。

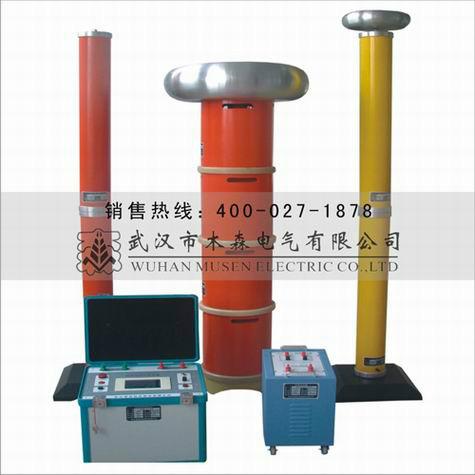

諧振耐壓試驗裝置主要由變頻控制電源、激勵變壓器、電抗器、電容分壓器組成。其中變頻控制電源采用進口的SPWM數字式波形發生芯片，頻率分辨率為16位，在20～300Hz時頻率細度可達0.1Hz，同時采用了正交非同步固定式載波調制方式，確保在整個頻率區間內輸出波形良好；功率部分采用了的IPM模塊，確保儀器穩定和安全。

諧振耐壓試驗裝置目前廣泛應用于于變壓器、GIS系統、SF6開關、電纜、套管等容性設備的交流耐壓試驗。

諧振耐壓試驗裝置的性能特點：

1、諧振耐壓試驗裝置的防震保護功能。內外部具備特殊減震橡膠支撐腳和保護鋁箱，可有效減緩運輸中的顛簸震動和吊裝時的沖擊。保證了變頻電源的長期穩定性和可靠性。

2、參數顯示：觸摸或外接鼠標大屏幕液晶界面顯示系統?？娠@示諧振電壓(即試驗前設置的目標電壓)、試驗頻率、測量頻率、低壓電壓、低壓電流、耐壓時間、過壓保護、過流保護、閃絡保護、階段升壓及階段計時、操作模式切換、電容，電感，頻率互換計算、參數查詢等, 還可顯示頻率曲線、電壓曲線等可直觀地判斷當次試驗諧振頻率準確及穩定性。

3、參數設置：大屏幕觸摸液晶彩屏和外接鼠標直接完成各種參數的設置。

4、諧振耐壓試驗裝置使用觸摸屏和外接鼠標操作，有全自動、半自動、手動三種運行狀態。具備升壓、調諧（含手動、自動）、分段加壓和計時、運行狀態、模式切換、故障提示、電容電感頻率互換計算功能等。

5、數據存儲功能：試驗結果保存、打印、上傳、回查等。

6、保護功能及其信息提示：具備高壓過壓保護、低壓過流、過流保護，以及失諧保護、零位、閃絡保護、緊急停機、欠壓保護等多重保護功能。

7、自動穩壓功能：系統根據設定的試驗電壓或手動升壓結果，自動跟蹤并維持穩定的試驗電壓，電壓穩定度可達1.5%。

8、頻率調節分為粗調和細調，并可自動尋找試驗諧振點，保證諧振頻率在整個試驗過程中不發生漂移。

9、調頻范圍及頻率分辨率均可設定：調頻范圍可設為20～300Hz、45～65Hz、50Hz、按需設置，可加快調諧過程；頻率分辨率根據需要，可預設為0.1Hz、0.2Hz、1.0Hz、或2.0Hz，在調諧效率與調諧精準度之間取得優化平衡。

諧振耐壓試驗裝置的技術指標：

1、額定輸出電壓：  0～800kV（AC有效值）及其以下

2、輸出頻率：      20～300Hz

3、諧振電壓波形：  純正弦波,波形畸變率＜1.0%

4、試驗容量：   1000kVA及其以下

5、工作電源：    380/220V±15%/50Hz±5%

6、頻率調節靈敏度：
0.1Hz,不穩定度＜0.05%

7、品質因數：     30～90

8、工作制：      滿功率輸出下,一次連續工作時間15min
