供應三軸自動點膠機平臺自動平臺

V三軸平臺設計原理和特性

1.高穩定性。

底座是一塊12MM厚經過平面處理的鋼板，使重心下降，更加穩固；X軸立柱是由兩條30MM*150MM寬的鑄鋁構成，剛性強，結構穩定，有力支撐X軸。

2.高精度。

X軸選用V精密線軌BOVM100N線性模組，采用噴墨打印機打印線條的原理，可以自動補償皮帶松緊，調節預壓使導軌和導輪之間的間隙達到“零”，重復定位精度高，不會存在反向間隙。Y軸選用BOVM100H線性模組，和X軸原理保持一致，整體精度高。

3實用性強。

Z軸選用V新款精密絲桿模組SIM84，使用直線電機驅動滑塊運行，使其在停電的情況下滑塊保持原狀，不會因為負載而掉下來，免去突發停電運行不當?shù)膿?dān)憂。

4.設計周到。

X、Y、Z軸都原配限位感應器，減去了客戶另配感應器的麻煩。

5.高可靠性。

X、Y、Z三軸都采用線性模組，秉承了線性模組的所有特性。導軌主要部分采用特制的高強度、高直線度鋁型材，型材內部配有特殊的鋼軌保證機械強度并長期保持平行度，滑塊是偏心螺母設計和防松移設計，可自己調節滑塊松緊。

6.專業性強。

采用V線性模組特別定做的步進馬達作為X、Y、Z三軸的運動驅動。

7.靈活性強。

平臺出廠前可根據客戶要求加工電源開關孔。

8.應用廣泛。

廣泛用于點膠機行業，還可根據客戶需求，改裝成簡易機器人，設計、安裝及維護簡單、方便。

9． 可根據客戶工藝需要，設計最適用的機型。

10.技術參數：

工作范圍X/Y/Z:300×300×100mm（可根據客戶要求定做）

速度 :500mm/sec

機械精度 :±0.02mm

重復精度 :±0.02mm

傳動系統 :步進馬達/皮帶

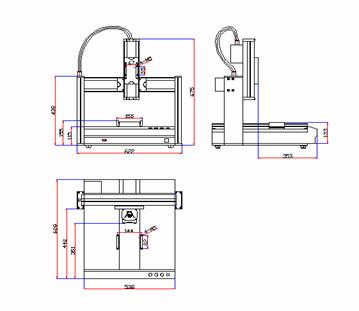

機器尺寸 :538*500*539mm

重量 :40kg
