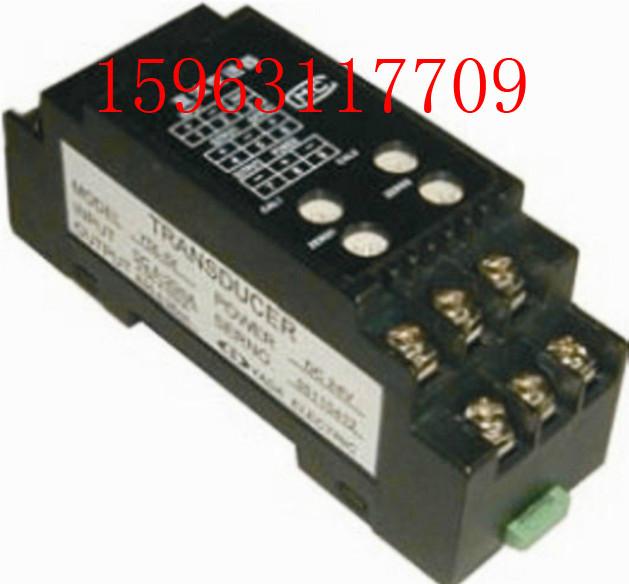

供應GD8922熱電偶毫伏信號輸入隔離器

● 產品型號：GD8922
     型號規格（代碼）：代碼是指明信號輸入或輸出的量程范圍，用戶訂貨時可自由選定（見選型譜）
● 工作電源
     電源接線：獨立的接線端子 13－，14＋，可帶電拔插
     電源電壓：20~30VDC
     電流損耗：24VDC時，＜60mA
     電源指示：得電時 LED 燈亮：綠色
● 輸入回路
     兩路通道隔離輸入
     路輸入通道：端子1、2、3接熱電偶；1和2短接Cu50
     第二路輸入通道：端子4、5、6接熱電偶；4和5短接Cu50
     輸入熱電偶類型：K；E；S；B；R；T；N；W；J；等各型熱電偶
     可選毫伏信號輸入：－5～60mV 范圍； 最小毫伏量程：3mV
● 輸出回路
     兩路通道隔離輸出
     路輸出通道：端子10、11、12接線(參見端子接線圖)
     第二路輸出通道：端子7、8、9接線（參見端子接線圖）
     輸出電流：4～20mA；0～20mA；或電流量程
     電流輸出時允許外接負載：0～350Ω
     輸出電壓：1～5V；0～5V；0～10V；或電壓量程
     電壓輸出阻抗： ≤500Ω
     紋波（Vp-p）：＜10mV

● 性能指標
     標準精度：±0.2%FS（測量范圍3～5mV時，精度為±0.3%FS）
     溫度漂移：±0.015%/℃
     響應時間：≤1s（10→ 90%）
     穩定時間：≤5min
     電源電壓變動影響：±0.1%（允許電壓范圍）
     負載電阻變化影響：±0.1%/250Ω
     溫度補償范圍：－5～60℃
     冷端溫度補償誤差：每20℃誤差1℃
     通道隔離：輸入－輸出－電源之間隔離
     絕緣電阻：≥100MΩ/500VDC（AC）
     隔離能力：1500VAC/1分鐘50Hz
     抗電磁兼容性：符合 IEC 61000  相關抗電磁標準
● 環境參數
     工作溫度：0～＋60℃
     儲運溫度：－20～＋80℃
     環境濕度：5～＋95％RH  （無冷凝）
● 結構及外形尺寸
     結構：卡裝式；模塊化表芯；ABS  材質機殼；拔插式端子
     外形尺寸：W 16×H116×D110（mm） ，參見外形尺寸圖
     整機重量：約120g

熱電偶類型

溫度范圍（℃）

最小量程（℃）

熱
電
偶

K

0~1300

120

E

0~1000

80

S

0~1600

580

B

400~1800

1000

R

0~1600

850

T

-200~400

120

N

0~1200

180

W

<0~2300

340

J

0~1200

100

毫伏信號

-5~60mV

5mV
