詳細信息（TH型斗式提升機 宏達振動設備是您的*）

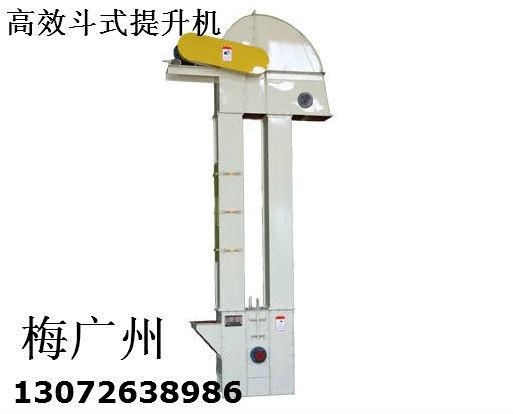

TH型斗式提升機產品概述:
     TH系列斗式提升機適用于輸送粉狀、粒狀及小塊狀的無磨琢及磨琢性小的物料。TH型是一種圓環鏈斗式提升機采用混合式或重力卸料，挖取式裝料。牽引件用優質合金鋼高度圓環鏈。中部機殼分單、雙通道兩種形式為機內重錘箱恒力自動張緊。鏈輪采用可換輪緣組合式結構。使用壽命長，輪緣更換工作簡便。下部采用重力自動張緊裝置，能保持恒定的張緊力，避免打滑或脫鏈，同時料斗遇到偶然因素引起的卡殼現象時有一定的容讓性，能夠有效地保護下部軸等部件。該斗式提升機適用于輸送堆積密度小于1.5t/m3易于掏取的粉狀、粒狀、小塊狀的底磨琢性物料。如煤、水泥、碎石、砂子、化肥、糧食等。TH型斗式提升機用于各種散狀物料的垂直輸送。適用于輸送粉狀、粒狀、小塊狀物料，物料溫度在250℃以下。
     本機備有二種料斗：ZH型（中深斗）一般適用于輸送濕的、易結塊、較難拋出的物料，如濕砂、型砂、化肥、堿肥、堿粉等。SH型（深斗）一般適用于輸送干燥的、松散易于拋出的物料，如水泥、碎石、煤塊等。
     本機傳動裝置有二種形式，分別配有ZJ型減速器和ZQ型減速器。ZJ型軸裝減速器直接套裝在主軸軸頭上，省去了傳動平臺，聯軸器等，使結構緊湊、重量輕、而且內部帶有異型輥逆止器，逆止可靠，該減速器噪聲低，運轉平穩，并隨主軸浮動，可安裝應力。本機輸送量365m3/h,提升高度為50m。

TH型斗式提升機主要特點:
1.維護方便，壽命長。
2.機殼鋼板加厚、剛性好。
3.輸送物料的溫度可達250℃。
4.中節機殼具有單通道和雙通道兩種形式。
5.提升高度運行平穩可靠，噪音小，維護方便。
6.改進機型的提升輸送量比普通機型提高30%以上。
7.提升機環鏈采用低合金鋼鍛造，并經滲碳淬火處理，具有極高的抗拉強度和耐磨性能。

TH型斗式提升機技術參數表:

提升機型號規格		TH160		TH200		TH250
料斗形式		ZH	SH	ZH	SH	ZH	SH
輸送量（）米³/時		15.77	24.97	17.87	28.6	31.43	48.19
料斗	料斗容積（盛水）升	1.2	1.9	1.5	2.4	3.0	4.6
	料斗間距（毫米）	500
鏈條	圓鋼直徑＊節距（毫米）	14＊50
	單條破斷載荷（千牛頓）	≥190
傳動鏈輪轉速（轉/分）		69.71		63.22		44.11
輸送物料塊度（毫米）		20		25		30

注釋:上表為TH型160、200、250型斗式提升機技術參數表,表中料斗容積為盛水容積,輸送量按此斗容計算時為填充。

提升機型號規格		TH315		TH400 TH500			TH630
料斗形式		ZH	SH	ZH	SH ZH	SH	ZH	SH
輸送量（）米³/時		35	59	58	94 73	118	114	185
料斗	料斗容積（盛水）升	3.75	6.0	5.9	9.5 9.3	15.0	14.6	23.6
	料斗間距（毫米）	512 688
鏈條	圓鋼直徑＊節距（毫米）	θ18＊64 θ22＊86
	單條破斷載荷（千牛頓）	≥320 ≥480
單位長度牽引件重量（公斤/米）		25.64	26.58	31.0	31.9 41.5	44.2	49.0	52.3
傳動鏈輪轉速（轉/分）		42.5		37.6 35.8			31.8
輸送物料塊度（毫米）		35		40 50			660

注釋:
1.表中斗容為計算斗容,輸送量按填充系數0.6計算得出。
2.TH型斗提機料斗用途:
Zh－－中深斗:輸送濕粘性物料,如糖、濕細沙等。
Sh－－深斗:輸送重的粉狀至小塊狀物料,如水泥、砂、煤等。
3.HL型斗提機料斗用途:
Q－－淺園底料斗:輸送潮濕、易結塊、難拋出的物料,如濕沙、濕煤等。
S－－深園底料斗:輸送干燥的、松散的、易拋出的物料,如水泥、煤塊、碎石等。
4.張緊力計算:
G=40+0.232·H
式中:Q－－輸送量（t/h） H－－提升高度 G－－張緊力
　

型號規格	YY型驅動裝置				YY型驅動裝置
型號規格	C₁	C₂	C₃	C₄	C₁	C₂	C₃	C₄
TH315	Y5Y125	Y7Y140	Y11Y160	Y15Y180	Y5J4	Y7J4	Y11J5	Y15J5
TH400	Y11Y160	Y15Y180	Y18Y180	Y22Y200	Y11J5	Y15J6	Y18J6	Y55J6
TH500	Y15Y180	Y18Y200	Y22Y200	Y30Y224	Y15J6	Y18J6	Y22J6
TH630	Y18Y200	Y22Y224	Y30Y224	Y37Y250	Y18J6	Y22J6

說明:Y5Y125表示Y型電機功率為5.5KW,ZLY125型減速機。
Y11J5表示Y型電機功率11KW,JZQ500型減速機。
TH型斗式提升機主要尺寸:

型號規格	整機結構尺寸						地腳孔尺寸			上部機殼尺寸
型號規格	L	H	HO	H4	S	t	a8	b8	n³×d3	H3	A2	B2
TH315	C+1643	C－873	850	900	250	512	445	561	8×Φ22	1585	1267	443
TH400	C+1763	C－1249	950	950	250	512	495	646	8×Φ22	1690	1394	498
TH500	C+2024	C－1522	1100	1060	250	688	569	778	8×Φ26	1690	1545	579
TH630	C+2384	C－1907	1250	1250	300	688	636	908	8×Φ26	1800	1706	644

型號規格	下部機殼尺寸				中部機殼尺寸
型號規格	H6	A7	A8	B	A4	A5	A6	B4	B5	B6
TH315	1800	1416	1825	641	1250	1382	1386	475	607	707
TH400	1900	1566	2080	726	1400	1532	1530	560	692	816
TH500	2120	1808	2380	878	1600	1748	1752	670	818	950
TH630	2360	2008	2720	1008	1800	1948	1952	800	948	1080
