廣東東莞地區LCD影像測量有限公司行業開創者，優質*中亞電子儀器

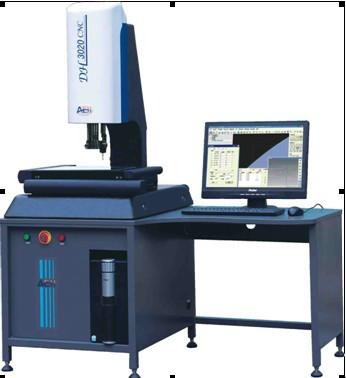

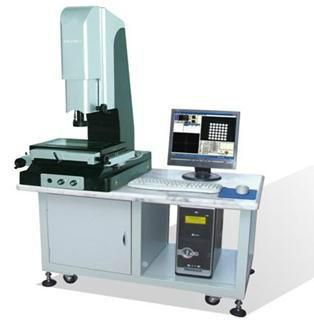

非接觸式LCD光學三次元影像測量儀：


【】 適用行業：背光模塊TFT-LCD、TOUCH PANEL、電路板 PCB、精密沖壓件、精密模具、精密塑料件、汽車配件、刀模、精密五金、手機配件、光罩網版、半導體封裝等。


一、功能簡介：


1．非接觸式光學影像幾何量測系統


2．投影儀比對系統


3．量測圖形及影像攝取打印系統


4．?dāng)?shù)據分析及輸出輸入系統


二．機構系統：


1．懸臂式結構，00級花崗巖底座，確保機構不變形


2．工作平臺采用高精度、低折射率工業光學玻璃


測量行程：X:1200MM  Y:1500MM  Z:200MM


平臺承重：30KG


3．高精度、高穩定性日本THK直線導軌


導軌直線度：±2μm


XY軸移動速度：400mm/s ；Z軸移動速度：100mm/s


XY軸加速度：800mm/s2；Z軸加速度：300mm/s2


4．高穩定、高精度、低噪音日本黑田滾珠絲桿，確保機器運行平穩


5．高抗扭性日本三木聯軸器


 6．玻璃固定治具，固定或壓平軟性工件（選配）


三．電控系統：


 1．高穩定性日本Panasonic AC伺服馬達/日本安川AC伺服馬達（選配）


 2．美國Galil四軸伺服控制卡


    PCI總線


脈沖輸出頻率3MHZ


四路編碼器輸入口，頻率12MHZ


8入8出I/O點


最小伺服更新率（Servo loop update rate）


1、2軸：125微秒


3、4軸：250微秒


3．高分辨率、高穩定性英國RENISHAW封閉式光柵尺


光柵尺分辨率：1.0μm（選配）


 4．雷賽ENC7480計數卡


32位PCI總線


4軸28位計數器，輸入頻率5MHZ


四．影像系統：


 1．日本SONY 1/3”CCD，768 X 494 PIXEL


 2．美國Nitar 6.5:1全自動變倍鏡頭模塊，Motor Zoom 6000


光學放大倍率：0.7-4.5X


影像放大倍率：22-145X/44-290X（加裝2X物鏡）


3．工業高速、高清晰SDK2000視頻采集卡


  分辨率：800 X 600 PIXEL；32位真彩色；60幀/秒


五．光學系統：


1．程控式LED表面光，五環八向四十區塊，光投射角度，27-75°


2．程控式LED輪廓光


3．程控式LED同軸光（選配）


六．計算機系統：


1．雙核2.0以上CPU


2．2GBRAM，160GB HD


3．512MB獨立顯卡


3．17”標屏LCD顯示器，分辨率：1280 X 1024


4．操作系統：Window XP


5．其它軟件：AUTO CAD/OFFICE（選配）




七．軟件系統：


1.      物件區：點、線、圓、弧、橢圓、距離、間距、角度、矩形、槽型孔、坐標系、點云、平面、球、圓柱、圓錐、O型環


2、     方法區：中心點、平分、相切、相交、X軸極大值、Y軸極大值、X軸極小值、Y軸極小值、多點回歸、同心圓、垂直、平行、投影


3 、     坐標工具：面補正、X軸補正、Y軸補正、平移與旋轉、調用機械坐標系、原點補正、X軸歸零、Y軸歸零、Z軸歸零


.4、      測量工具區：對焦點、手動點、手動圓、手動弧、橢圓、探針觸發、云點、圓、線、最近邊界點、沿線最近點、弧、中心線等


5 、     幾何繪圖工具區：前視圖、右視圖、上視圖、等角視圖、局部坐標系、影像幾何繪圖、黑白/彩色、最適縮放比、框選放大、拉近/拉遠、旋轉、平移等功能


6、        自動變焦系統，避免鏡頭倍率變換后的影像校正


7、        提供完整幾何公差計算，具備完整量測功能，量測數據可存盤并隨時輸出計算，還可進行SPC統計制程管制


8、         工件量測圖形化，圖形可存盤、打印并轉存CAD圖檔編輯點、線、弧、面、亦可多點測定，與產品圖紙做偏差比較


9、       影像可通過屏幕顯示觀察，可任意放大縮小并可轉換成幾何測量對比


10、         提供影像直接尋像工具、點、線、框、圓、弧都可快速尋邊，去毛邊功能，快速去除有毛邊或瑕疵的影像，正確取得量測數據


11、         不用再要專門為自動檢測建立一個教導程序，就所剛剛所測量的步驟軟件可以記錄下來，只要點擊按鈕，即可生成自動步驟的自檢程序


12、      強大的三維CAD繪圖處理功能，提供最適化窗口，框選窗口，實時立體旋轉，縮放，平移等基本視角切換功能


13、       形位公差功能：位置度，直線度，平行度，傾斜度，垂直度，對稱度，平面度，真圓度，同心度，同軸度等形位公差設定


14、   輸出WORD、EXCEL、AUTOCAD文件或SPC統計報表輸出，并且具有DXF輸入離線編程功能


八．使用環境：


1．電源：(220±5)V/50-60HZ/10A


2．工作環境溫度：(20±3)℃


3．相對濕度：35%-80%


4．振動<0.002g，低于15Hz
