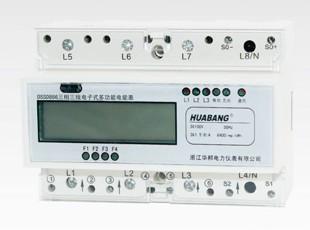

供應華邦導軌表

導軌表 華邦導軌表 導軌式安裝電能表

一、概述

      DTS866型DIN導軌式安裝三相電子式有功電能表系我公司采用微電子技術與大規模集成電路，應用數字采樣處理技術及SMT工藝等技術全新研制開發的單相兩線有功電能表。該表技術性能完全符合IEC 62053-21中1級單相有功電能表的相關技術要求，能直接地測量額定頻率為50Hz或60Hz三相交流電網中負荷的有功電能的消耗。該表由7位LCD顯示器顯示有功用電量，具有可靠性好、體積小、重量輕、外形美觀、安裝方便等特點。應用廣泛與設配套便捷.

功 能 特 點

● 35mm DIN標準導軌安裝，符合DIN EN 50022標準，或者板前式安裝(安裝孔中心距63 mm)，兩種安裝方式可由用戶任意選擇。

● 7極寬度(模數17.5mm)，符合DIN 43880標準。

● 7位LCD顯示器，標準配置6+1位(999999.1kWh)顯示，可選擇5+2位顯示.

● 標準配置無源電能脈沖輸出(有極性)，可選擇無源遠動電能脈沖輸出(無極性)，方便與各種AMR系統聯接，符合IEC 62053-31和DIN 43864標準。

● 6個LED分別指示相電源狀態(黃,綠,紅)和電能脈沖信號(白色)。黃色COM.為RS485通訊指示

● 標準配置含檢測負荷電流潮流方向，自動檢測負荷電流潮流方向，并由一個單獨的LED指示。

● 單方向測量三相四線有功電能消耗，與負荷電流潮流方向無關，符合IEC 62053-21標準。

● 標準配置S型接線(底端進線，出線)，直接接入式使用，可選擇CT接入式使用和PT & CT接入式使用.

● 標準配置短的接線端子蓋，可選擇延長型接線端子蓋，保護用電安全。

● 具有RS485通訊功能,可用連接RS485通訊網絡進行遠程抄表和集中管理. 標準配置通訊協議符合DL/T645-1997標準

技術參數及規格
