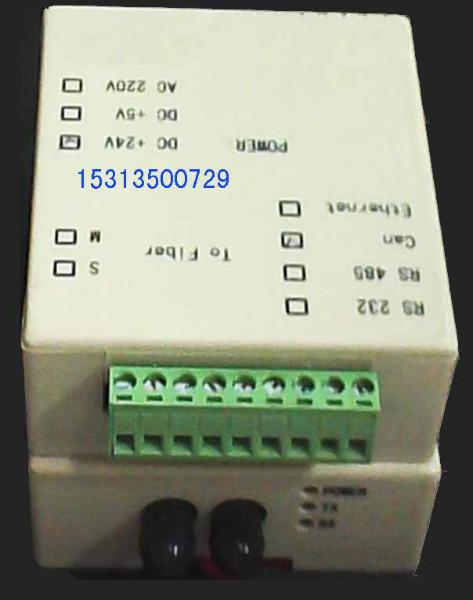

Canbus光纖轉換器

（BT-OPT-01）

一、             簡介

BT-OPT01光纖轉換器，實現Canbus在光纖上的透明傳輸，無需改動用戶的通信協議，支持多機通信。解決了電磁干擾、地環干擾和雷電破壞的難題，大大提高了數據通訊的可靠性、安全性和保密性，同時也解決了通訊距離與通訊速率的矛盾。

二、             產品特性

1.       豪華塑料外殼

2.       光接口：ST/SC/FC可選

3.       支持Canbus所有協議

4.       透明傳輸，撥位開關

5.       電源、數據收、數據發有指示顯示

6.       避免回路電壓、浪涌、感應雷擊、靜電、熱插撥損傷設備

7.       工業級設計，全貼片工藝

8.

三、             技術指標

1、工作電壓     DC24V

2、工作電流     <100mA

3、通信速率     0-1Mbps

4、可帶節點     支持110節點

5、適用光纖     單模 09/125μm

6、波長         1310NM

7、發射光功率   -7dBm

8、接收靈敏度   -dBm

9、傳輸距離    單模20Km  多模2公里

10、工作溫度   -20-60度

11、相對溫度   0-95%（不冷凝）

四、使用方法

1、指示燈

POWER     電源               紅色           常亮

TX        數據發送           綠色           有數據閃爍

RX        數據接受           綠色           有數據閃爍

2、Canbus接口

接線端子定義：

BT-OPT-01光纖轉換器中的CANH、CANL分別接其它的設備的H、L

2、撥位開關

設備內有CAN總線的波特率的撥碼數據位置

0-10K，1-20K，2-40K，3-50K，4-80K，5-100K，6-125K，7-250K，8-500K，9-10K

3、光接口

兩光纖轉換器之間由兩根光纖相連，TX接對方的RS，RX接對方的TX

3電源

AC220V/DC24V，采購產品時請確定供電方式
