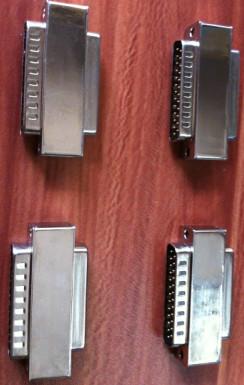

供應SCI濾波連接器DB25連接器

[連接器]

深圳市濾波連接器連接器廠家

采購數量

20 件以上

價格

電議

運費： 廣東深圳市福田區 | 買家支付運費

購買數量： 庫存 890件

在線詢盤 聯系廠家：18938672181 0755-82767282

在線詢盤

提交詢盤信息，一呼百應會為您匹配更多優質、合適的供應商！

*采購產品：

信息不能為空！請?zhí)顚?xiě)！

*采購量/單位：

采購量不能為空！

*期望價格：

元

價格不能為空！

*報價截止日期：

截止日期不能為空！

*聯系人：

聯系人不能為空！

*聯系電話：

聯系電話不能為空！

[連接器]

我想要了解：

產品價格更多商品信息

請輸入您要咨詢的問題：

您的聯系方式：

郵箱：

手機：

詳細信息（供應SCI濾波連接器DB25連接器）

型號： 56-725-003
品牌： API
加工定制： 否
規格尺寸： DB25
材質： 黃銅
特性： 濾波
用途： 濾波

濾波連接器

一、普通陶瓷電容D型濾波連接器

應用范圍：計算機、工控設備、圖象工作站、PBX程控交換機、、醫療設備；

節省成本：低成本、高性能、替代PCB板上的電容濾波器、節省成本與PCB板空間；

優化設計：標準密度 9針、9孔、15針、15孔、25針、25孔、37針、37孔；

插入損耗范圍：1M-18GHZ或以上

溫度范圍：-40℃-+125℃

電壓植：300VDC

電流值：5Amps

二、高性能D型濾波連接器

應用范圍：電信設備、工控設備、圖象工作站、微波TX/RX、、電子醫療設備、通訊、航天航空、衛星、程控交換機、電源、電子戰、地空裝備；

優良濾波：濾波形式包括C型濾波器和PI型濾波器，陶瓷管狀電容和連接器外殼殼體一體

式設計提供優越的EMI效果；

優化設計：9針、9孔、15針、15孔、25針、25孔、37針、37孔、50針、50孔；

多重選擇性：結構、安裝形式、導電襯墊、帶蓋緊固結構、組合濾波形式、鍍層等；

可靠性：連接器的每一針經過嚴格的規范測試、確保整體性能；

插入損耗范圍：1M-18GHZ或以上

電容量和溫度特性：5000PF NPO Z5U/X7R

溫度范圍：-55℃-+125℃

電壓值：1000VDC

電流值：5Amps

三、產品定型

RTDC

X25

芯

連接

端接方式

安裝形式

容量

T09

W15

X25

Y37

Z55

P- 針

S- 孔

A-

轉接

1:90°,直角,PCB安裝,法蘭

盤至引腿距離.318″8.08mm

2:90°,直角,PCB安裝,法蘭

盤至引腿距離.405″10.29mm

3:90°,直角,PCB安裝,法蘭

盤至引腿距離.590″14.99mm

4:針、孔轉換器

5:垂直型PCB安裝

6:焊杯

7:加長型垂直PCB安裝

H:垂直安裝,

帶4-40螺孔PCB

端接支架,并帶

鎖緊

I:直徑為.120″

[3.05mm]通孔

J:4-40螺孔（可提供自鎖式）

K:M3螺孔

L:4-40內六角孔

參考

下列

列表

四、普通陶瓷電容D型濾波連接器濾波特性：

	電容量		工作電壓 DC	耐壓 DC	最小插入損耗（dB）
	電容量				1 MHz	5 MHz	10 MHz	20 MHz	50 MHz	100 MHz	200 MHz	500 MHz	1 GHz
	容值	公差			1 MHz	5 MHz	10 MHz	20 MHz	50 MHz	100 MHz	200 MHz	500 MHz	1 GHz
A	50pF	±20%	200V	700V	-	-	-	-	-	2	12	27	32
B	180pF	±20%	200V	700V	-	-	-	1	4	12	27	29	32
C	470pF	±20%	200V	700V	-	1	2	5	11	22	30	31	32
D	820pF	±20%	200V	700V	-	1	3	10	16	30	32	32	32
E	1000pF	±20%	200V	700V	-	1	3	10	16	22	32	32	32
F	2000pF	±20%	200V	700V	1	5	8	16	23	32	32	32	32
G	5600pF	±20%	200V	700V	5	11	16	26	32	32	32	32	32
H	47nF	±20%	200V	700V	13	27	32	32	32	32	32	32	32

五、高性能D型濾波連接器濾波特性：

	濾波電路	電容量		截止頻率 3bB	耐壓 DC	工作電壓 DC	（MIL-STD-220）最小插入損耗（dB）
		電容量					5 MHz	10 MHz	20 MHz	50 MHz	100 MHz	200 MHz	500 MHz	1 GHz	2 GHz	5 GHz
		容值	公差				5 MHz	10 MHz	20 MHz	50 MHz	100 MHz	200 MHz	500 MHz	1 GHz	2 GHz	5 GHz
I	PI	100pF	+100-0%	32	300V	100V	-	-	-	2	6	11	27	40	43	40
J		310pF	±20%	17	300V	100V	-	-	3	7	13	21	36	43	50	45
K		1000pF	+100-0%	3.2	300V	100V	-	5	9	19	30	43	62	70	68	63
L		2500pF	+100-0%	1.3	150V	50V	8	13	18	33	45	58	73	78	70	65
M		4000pF	+100-0%	3.2	150V	50V	8	13	20	35	48	61	76	80	70	65
N	C	375pF	±20%	14	600V	200V	-	-	2	7	13	20	29	35	30	29
O		500pF	±20%	10.6	600V	200V	-	-	3	10	15	22	31	37	33	31
P		830pF	±20%	6.4	600V	200V	-	4	9	16	22	28	35	39	38	36
Q		1000pF	+100-0%	3.2	600V	200V	-	5	10	17	23	30	37	43	44	42
R		5000pF	+100-0%	0.64	300V	100V	10	16	22	30	35	41	50	52	52	50
