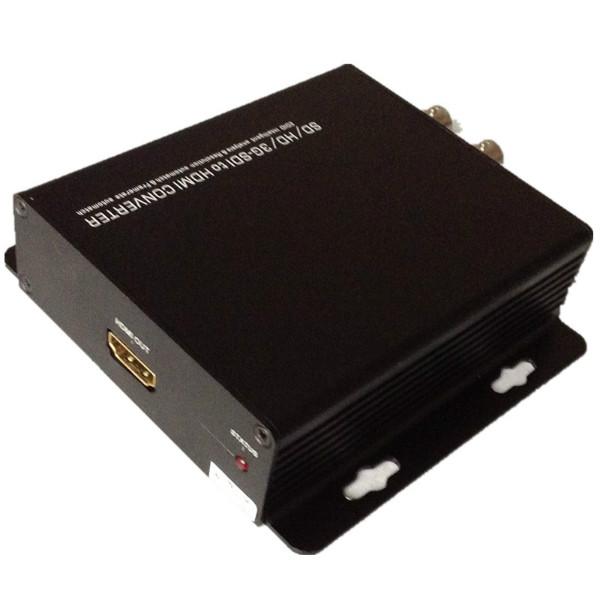

供應SDI轉HDMI高清轉換器/BNC轉HDMI,SDI轉高清信號

SDI轉HDMI轉換器

功能介紹

SDI轉HDMI轉換器 PW-CH102-R是一款于單路高清數字分量串行接口(HD-SDI和3G-SDI)信號轉換為HDMI 信號的設備。該設備集成SDI 接收器及HDMI 調制器，可方便的將SDI 信號轉為HDMI 信號，同時會將SDI所帶音頻信號分離轉換后嵌入到HDMI 信號中，以實現聲音及圖像同步傳輸。工作原理是把單路數字分量串行接口(SDI)信號通過轉變成TMDS信號，從而可以將高清攝像機和帶HDMI接口的顯示終端連接起來。同時設備還帶有環出一路SDI信號的功能。

SDI轉HDMI轉換器

應用領域

廣泛用于使用SDI信號的各級電視臺的播出機房和非編制作領域，也廣泛用于各種使用HDMI接口的光端傳輸領域。如電視臺、對噪聲、傳輸距離及安全有限制的場所、數據中心控制、信息分配、會議室演示以及教學環境和公司培訓場所。

規格參數

1. 視頻輸入信號：高清數字分量串行接口(HD-SDI和3G-SDI)信號

2. 視頻輸出信號：一路HD-SDI輸出(環回輸出)，一路HDMI信號輸出

3. 輸入音頻信號：SDI內嵌

4. 工作電流：500mA

5. 電源適配器規格：交流輸入(50HZ, 60HZ) 100V-240V;輸出: DC 12V/1A

6. 工作溫度：(-15 to +55℃)

7. 工作濕度：5 to 90%RH (無冷凝)

8. 尺寸(長*寬*高) ：98.5 x 85 x31mm

9. 重量：0.93kg

連接與操作：　

1. 將帶SDI接口輸出的信號源連接到此設備的SDI接口輸入端。

2. 通過一根HDMI線，把轉換器輸出口與終端顯示設備連接。

3. 把DC 12V/1A的電源與轉換器連接起來

特點：

1. 支持HD-SDI 和3G-SDI

2. 支持全高清1080P@60Hz

3. 分辨率自動識別

4. 一路SDI環回輸出

5. 音頻和圖像同步輸出

6. 安裝簡單方便

產品規格：

輸入模式列表(Input Mode List):

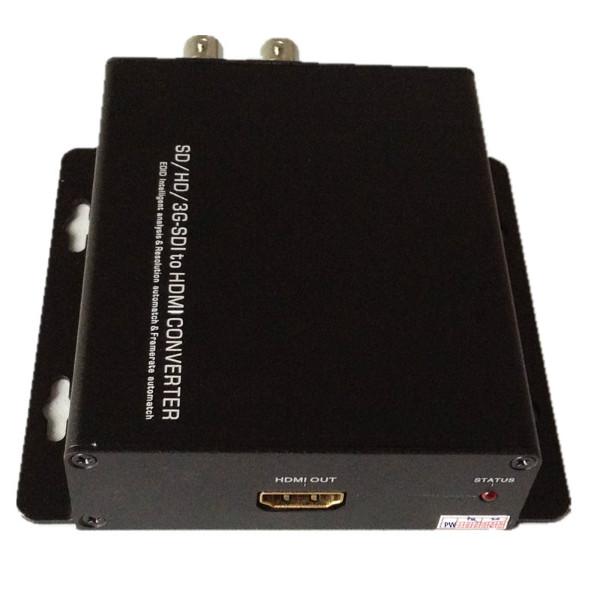

面板圖片:

工作原理:

主要的功能特點

1、性能非常，輸入端支持目前應用最廣泛的HDMI1.3版本，并同時向下兼容HDMI1.2及HDMI1.1及以下版本，輸出端支持目前業內端的3G SDI信號及1.485G SDI高清信號，并同時兼容各類SD-SDI信號。

2、畫質輸出效果，完全滿足廣電播出機房及非編系統的專業要求。

3、針對設備需要24小時不間斷工作，品為此方案從設計到元器件選型及生產工藝等環節都特別強調穩定性.
