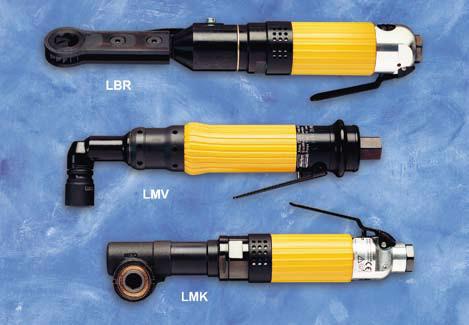

供應棘輪蝸桿傳動扳手

彎頭
扭矩范圍 中心
螺栓 驅動方頭 （軟連接） 空轉 彎頭 邊緣 空轉 氣管 進氣口 噪聲
尺寸 尺寸 6.3 bar 3 bar 速度 重量 長度 高度 距離 耗氣量 內徑 尺寸 等級
型號 mm in Nm ft lb Nm ft lb r/min kg lb mm mm mm l/s cfm mm in dB(A) 訂貨號
堵轉式彎頭扳手，可反轉型
LMV28 ?10 M6 3/8 11 8 5 4 1200 1.1 2.4 264 28 11 10 21 10 1/4 76 8431 0591 07
LMV28 R14?10 M6 3/8 14 10 7 5 1000 1.1 2.4 264 29.5 13.5 10 21 10 1/4 76 8431 0591 09
堵轉式彎頭扳手，不可反轉型
LMV28 N16?10 M6 3/8 16 12 8 6 1000 1.0 2.2 239 29.5 13.5 11 23 10 1/4 76 8431 0590 17
棘輪扳手
LBR33 S26/114?13 M8 13a 22 16 11 8 185 1.4 3.1 290 15 13 9.5 20 10 1/4 90 8431 0345 71
LBR33 S26/118?16 M8-10 16a 30 22 15 11 135 1.4 3.1 300 15 18 9.5 20 10 1/4 91 8431 0346 70
LBR33 S26/118?17 M8-10 17a 30 22 15 11 135 1.4 3.1 300 15 18 9.5 20 10 1/4 91 8431 0346 62
蝸桿傳動氣動扳手
LMK22 S004 M8 7/16a 19 14 9 7 450 1.0 2.2 240 30 31 6 13 6 1/4 90 8431 0242 26
LMK22 S002 M10 7/16a 23 17 11 8 200 1.0 2.2 240 30 31 6 13 6 1/4 90 8431 0242 18
LMK33 S005 M10 7/16a 29 21 14 10 480 1.7 3.7 263 39 41 9.5 20 10 1/4 90 8431 0343 24
LMK33 S002 M10-12 7/16a 32 24 16 12 235 1.9 4.2 291 39 41 9.5 20 10 1/4 90 8431 0343 16
LMK33 S001 M10-12 7/16a 55 41 27 20 130 2.2 4.9 385 39 41 9.5 20 10 1/4 90 8431 0343 08（a 內六角）

螺栓 套筒 扭矩范圍 空轉 空轉 氣管 進氣口 噪聲
尺寸 尺寸 （軟連接） 速度 重量 長度 耗氣量 內徑 尺寸 等級
型號 mm mm Nm ft lb r/min kg lb mm l/s cfm mm in dB(A) 訂貨號
可反轉型
LTC38 R33?13-A-O-3 M8 13 16? 33 12?24 430 2.6 5.7 508 18 38 10 1/4 80 8431 0611 01
LTC38 ?17-A-O-3 M10 17 23? 40 17?29 360 3.0 6.6 540 18 38 10 1/4 80 8431 0611 08
LTC48 R56-17-A-O-3 M10-12 17 24- 56 18-41 400 3.9 8.6 600 28 59 12.5 1/2 82 8431 0611 06
LTC48 R96-19-A-O-3 M12 19 40- 96 30-71 220 4.3 9.5 640 28 59 12.5 1/2 82 8431 0611 11
LTC48 0-19-A-O-3 M12-14 19 48-120 36-89 180 4.3 9.5 640 28 59 12.5 1/2 82 8431 0611 15
不可反轉型
LTC38 N41?13-A-O-3 M8 13 18? 41 13?30 520 2.4 5.3 479 20 42 10 1/4 80 8431 0611 10

螺栓 套筒 扭矩范圍 空轉 空轉 氣管 進氣口 噪聲
尺寸 尺寸 （軟連接） 速度 重量 長度 耗氣量 內徑 尺寸 等級
型號 mm mm Nm ft lb r/min kg lb mm l/s cfm mm in dB(A) 訂貨號
LTO28 -10-L-I-3 10 10 9 - 12 7 - 9 430 1.9 4.2 400 10 21 10 1/4 76 8431 0612 44
LTO28 R15-10-L-I-3 10 12 9 - 15 7 - 11 410 1.9 4.2 400 10 21 10 1/4 76 8431 0612 46
LTO28 R17-13-L-I-3 13 14 11 - 17 8 - 13 340 2.0 4.4 416 10 21 10 1/4 76 8431 0612 48
LTO38 R26-13-L-I-3 13 19 13 - 26 10 - 19 400 3.3 7.3 529 16 34 10 1/4 80 8431 0612 50
LTO38 R26-17-L-I-3 17 24 14 - 26 10 - 19 320 3.4 7.5 540 16 34 10 1/4 80 8431 0612 54

螺栓 驅動 扭矩范圍 空轉 彎頭 彎頭中心 空轉 氣管 進氣口 噪聲
尺寸 方頭 (軟連接)a 速度 重量 長度 長度 邊緣距離 耗氣量 內徑 尺寸 等級
型號 mm in Nm ft lb r/min kg lb mm mm mm l/s cfm mm in dB(A) 訂貨號
LTV38 LT HADb M8-10 – 15- 40 11- 30 210 3.0 6.5 530 52 25 10 16 10 1/4 80 8431 0609 52
LTV38 R42 HAD M8 – 20- 42 15- 31 430 2.2 4.8 453 41 20 10 16 10 1/4 80 8431 0603 75
LTV38 R50 HAD M10 – 25- 50 18- 36 360 2.2 4.8 453 41 20 10 16 10 1/4 80 8431 0603 82
LTV38 R85 HAD M10-12 – 40- 85 30- 67 210 3.0 6.5 530 52 25 10 16 10 1/4 80 8431 0609 58
LTV48 0 HAD M12-14 – 70- 120 52- 89 220 3.3 7.3 590 70 25 28 59 12.5 1/2 82 8431 0610 26
LTV48 R150 HAD M14 – 70- 150 52- 111 180 3.3 7.3 590 70 25 28 59 12.5 1/2 82 8431 0610 30
LTV48 R200 HAD M14 – 115- 200 85- 150 100 3.3 7.3 610 70 25 28 59 12.5 1/2 82 8431 0610 32
LTV58 R350 HAD M18 – 160- 350 150- 260 240 6.4 14.1 604 72 34 19 40 10 1/2 82 8431 0529 65

a 最小5bar。
b 用于低扭矩工位。
注意：套筒和固定器需分開訂購，詳見54頁。
其它型號的持握驅動裝配工具可根據要求定制。
