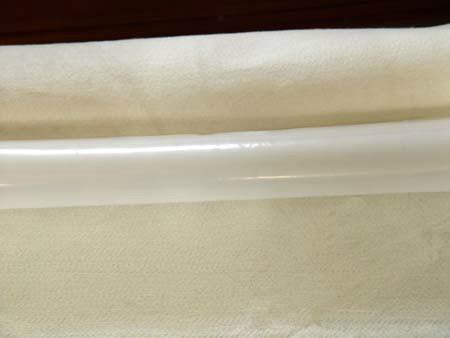

供應用于防水的重慶廠家復合土工膜{帶膜土工布}防滲水布、價格規(guī)格兩布一膜、邊坡防水布、

復合土工膜，廣泛應用于渠道防滲工程。近年來，土工合成材料在土木工程，尤其是在防洪搶險工程中的大量應用及其成效，引起了廣大工程技術人員的高度重視。對于土工合成材料的應用技術，國家從防滲、反濾、排水、加筋、防護等方面，提出了規(guī)范性技術要求，大大加快了新材料的推廣應用步伐。該材料在灌區(qū)渠道防滲工程中得到廣泛應用，結(jié)合施工實踐，淺談復合土工膜的應用技術。

性能

復合土工膜（復合防滲膜）分為一布一膜和兩布一膜，寬幅4-6m，重量為200—

1500g/平方米，抗拉、抗撕裂、頂破等物理力學性能指標高，產(chǎn)品具有強度高，延伸性能較好，變形模量大，耐酸堿、抗腐蝕，耐老化，防滲性能好等特點。能滿足水利、市政、建筑、交通，地鐵、隧道、工程建設中的防滲、隔離、補強、防裂加固等土木工程需要。由于其選用高分子材料且生產(chǎn)工藝中添加了防老化劑，故可在非常規(guī)溫度環(huán)境中使用。常用于堤壩、排水溝渠的防滲處理，以及廢料場的防污處理。

復合土工膜是在薄膜的一側(cè)或兩側(cè)經(jīng)過烘箱遠紅外加熱，把土工布和土工膜經(jīng)導輥壓到一起形成復合土工膜。隨著生產(chǎn)工藝的提高，還有一種流延法做復合土工膜的工藝。其形式有一布一膜、二布一膜、兩膜一布等。^[1]

土工布作為土工膜的保護層，使保護防滲層不受損壞。為減少紫外線照射，增加抗老化性能，采用埋入法鋪設。

施工中，首先要用料徑較小的砂土或粘土找平基面，然后再鋪設土工膜。土工膜不要繃得太緊，兩端埋入土體部分呈波紋狀，最后在所鋪的土工膜上用細砂或粘土鋪一層10cm左右過渡層。砌上20-30cm塊石（或砼預制塊）作防沖保護層。施工時，應盡力避免石塊直接砸在土工膜上，是邊鋪膜邊進行保護層的施工。復合土工膜與周邊結(jié)構物連接應采用膨脹螺栓和鋼板壓條錨固，連接部位要涂刷乳化瀝青（厚2mm）粘接，以防該處發(fā)生滲漏。

在復合土工膜兩側(cè)壓力水頭達到一定值后，復合土工膜就會破裂。逐級增加試樣兩側(cè)水力壓養(yǎng)，并保持一定時間，當滲流量急速增加，表示試樣受到破壞，也就獲得了試樣的耐靜水壓值。

2.保持復合土工膜的上述壓力至少2h，觀察滲流管水位變化情況，復合土工膜水位基本穩(wěn)定（滲流量為0），則以0.1-0.2mpa，為級差逐級增加壓力，每級均保持2h，直至出現(xiàn)滲流量快速增加現(xiàn)象，表明試樣已出現(xiàn)破裂，此級壓力即作為耐靜水壓（mpa)。

3.復合土工膜如只需判定土工膜樣品是否達到某一規(guī)定耐靜水壓值，則可直接加壓到此壓力并保持2h，再判定是符合要求。

4.復合土工膜每個樣品至少測定3個試樣，以值作為樣品的耐靜水壓。

經(jīng)編

經(jīng)編復合土工膜特性 ：高抗拉強度、低延伸率、縱橫向變形均勻、抗撕裂強度高、耐磨性能優(yōu)良、隔水性強。經(jīng)編復合土工膜。

特點

幅寬6米，國內(nèi)最寬復合膜

抗穿刺強度高，摩擦系數(shù)大

耐老化性能好，適應環(huán)境溫度范圍大

優(yōu)良的抗排水性能

適用于水利、化工、建筑、交通、地鐵、隧道、垃圾處理場等工程

主要技術指標： 400 500 600 700 800 900 1000 備 注 0.25～0.35 0.3～0.5

斷裂強度KN/m 5 75 100 120 140 160 180

CBR頂破強力KN 11 15 19 22 25 28 30 縱橫向

撕破強力KN 0.15 0.25 0.32 0.40 0.48 0.56 0.62 縱橫向

防滲鋪蓋

特征

糙面防滲膜

復合土工膜以塑料薄膜作為防滲基材，與無紡布復合而成的土工防滲材料，它的防滲性能主要取決于塑料薄膜的防滲性能。國內(nèi)外防滲應用的塑料薄膜，主要有聚氯乙烯（PVC）、聚乙烯（HDPE,LDPE,LLDPE）、/醋酸共聚物（EVA)，它們是一種高分子化學柔性材料，比重較小、延伸性較強、適應變形能力高、耐腐蝕、耐低溫、抗凍性能好。

又有種新型的復合土工膜--經(jīng)編復合土工膜。經(jīng)編復合土工膜以合成纖維（或玻璃纖維）為增強材料，通過與復合土工膜復合而成的新型土工材料。經(jīng)編復合土工膜不同于一般復合土工膜。其特點是經(jīng)線與緯線的交叉點不彎曲，各自處于平直狀態(tài)。用捆綁線將兩者捆扎牢固，可較均勻同步，承受外力，分布應力，且當施加的外力撕裂材料的瞬時，紗線會沿初裂口擁集，增加抗撕裂強度。經(jīng)編復合時，即利用經(jīng)編捆綁線在經(jīng)，緯紗與短纖針刺非織防水土工布的纖維層間反復穿行，使三者編結(jié)為一體。因而經(jīng)編復合土工膜既具有高抗拉強度，低延伸率的特點，又兼有復合土工膜的防水性能。因此經(jīng)編復合土工膜是一種具在加筋增強、隔離、防護作用的防滲材料。它是當今國際上高水平的應用土工復合材料。
