型號:HS-3C

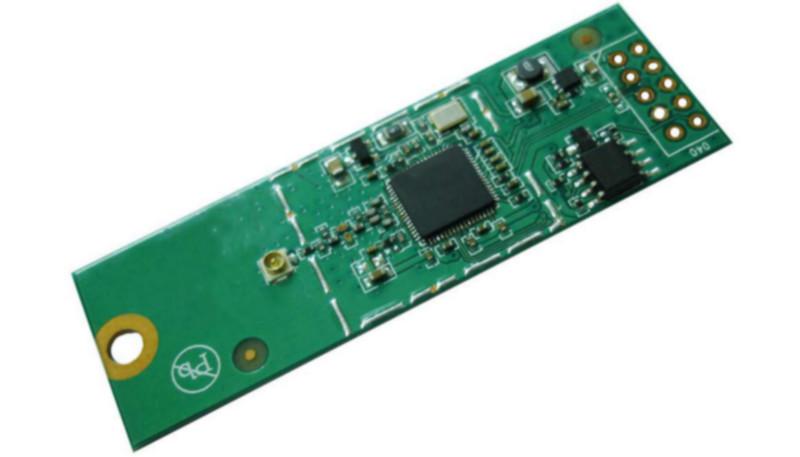

產品圖片：

產品概述：

Smart-AR20M產品是一款多功能WIFI模塊，可以將本地網絡轉換為WIFI熱點共享，也可以將3G網絡轉 換為WIFI熱點共享，軟件支持多媒體無線共享(支持DLNA, Samba)。MW-AR20M模塊方便用戶靈活擴展外圍接口主板，可支持大容量板載存儲、移動硬盤、U盤、CF及SD卡，用戶可根據模具ID和板型的不 同，進行豐富的結構設計?？蓮V泛應用于移動電源、MIFI等產品，是智能手機、平板電腦等產品的商 務、旅行伴侶.

產品特性：

?     CPU：高通Atheros AR9331，FLASH：8MB Nor，Memory：64MB DDRII

?     系統支持OpenWRT, DD-WRT,高通Atheros原廠SDK

?     支持嵌入移動電源、無線讀卡器、無線存儲硬盤及其它WIFI嵌入應用，擴展WIFI、3G、無線存儲及共享

?     DDRII設計，更低功耗，系統更穩定

?     可為客戶進行二次開發，定制服務.

產品規格： 系統信息

系統                    OpenWRT, DD-WRT, Atheros SDK Linux

無線參數.

協議標準    IEEE 802.11n, IEEE 802.11g, IEEE 802.11b

工作頻段            2.4-2.4835GHz

無線開關；

SSID廣播開關；

基本功能

 數據傳輸速率

2.4GHz信道選擇: 1-13；

頻段帶寬可選: 20MHz, 40MHz,自動；

2.4GHz無線模式可選: 11n only, 11 bgn mixed(默認), 11 bg mixed, 11g only, 11b only；

11n: 135/121.5/108/81/54/40.5/27/13.5Mbps；

130/117/104/78/52/39/26/13Mbps；

65/58.5/52/39/26/19.5/13/6.5Mbps；

11g: 54/48/36/24/18/12/9/6M（adaptive）；

11b: 11/5.5/2/1M（adaptive） 傳輸距離      室外50米

802.11n:15dBm for OFDM mode；

RF輸出功率

(Typical)

 接收靈敏度

 無線安全 工作模式

 3G無線上網 卡

802.11g: 17dBm for OFDM mode；

802.11b: 20dBm fro CCK mode

130M_2.4G: -74dBm；

54M_2.4G: -79dBm；

6M_2.4G: -94dBm無線MAC地址過濾； 無線安全功能開關；

64/128/152位WEP加密；

WPA-PSK/WPA2-PSK, WPA/WPA2安全機制；

WPS快速安全設置

支持3G無線轉WIFI熱點共享，支持所有主流； 支持中國聯通、中國移動、中國電信以及國外一些運營商的無線；

無需設置，即插即用

AP功能        支持本地DHCP/ADSL轉WIFI熱點共享，WIFI中繼 支持與存儲設備進行文件無線上傳、下載；

Samba功能

（DLNA可 選）云存儲

軟件功能

實用功能      ADSL&DHCP上網方式自動只能識別

傻瓜式操作，支持主流瀏覽器，如IE、火狐、safari，chrome

IP帶寬控制功能;

花生殼DDNS

網絡設置      WAN口連接類型支持：PPPoE、動態IP、靜態IP；

撥號方式類型：自動撥號、按需撥號、手動撥號、定時功能；

DHCP設置

端口轉發

安全設置

系統工具

MAC地址修改與克??；

靜態路由；QSS； 用戶配置向?qū)?/span>DHCP服務器；DHCP客戶端； 客戶端列表； 靜態地址分配 虛擬服務器； 特殊應用程序；DMZ主機；UPnP設置

IP與MAC地址綁定防ARP攻擊； 動態路由；

IP地址過濾；域名過濾；

MAC地址過濾； 流量統計； 系統語言設置； 系統時鐘設置； 恢復出廠設置 系統升級； 系統重啟；密碼修改； 系統安全日志； 網絡診斷；

遠程 Web 管理； 配置文件導入與導出，備份系統配置

其它

使用環境

工作溫度：-10℃ 到50℃； 存儲溫度：-40℃ 到70℃； 工作濕度：10%到90%RH不凝結； 存儲濕度：5% 到90%RH不凝結

管腳定義及說明（模塊采用 2.0MM 間距排針連接）：

    管腳                              說明

    1-GPIO17         GPIO口

    2-3.3VD            輸入電源3.3V±5%，平均電流500MA，峰值電流1A

    3-GND               GND

     4-MEDIUM       LED狀態組合

    5-WEAK           LED狀態組合

    6-GND               GND

    7-USB_DM

8-USB_DP         USB接口

9-NP                  空腳

10-RXIM4          網口數據接收負端

11-RXIP4          網口數據接收正端

12-TXOM4        網口數據發送負端

13-TXOP4         網口數據發送正端

14-GND              GND

15-RST_PB

C                         系統復位信號

16-GPIO11        GPIO口

17-1.8V             1.8V電源

LED狀態顯示

項目               閃燈狀態及說明

開機             紅燈慢閃：開機正常

紅燈長亮：不能訪問英特網

插入網線

插入

藍燈長亮：連接成功，可以訪問英特網 紅燈長亮：不能訪問英特網

藍燈長亮：連接成功，可以訪問英特網

無線中繼         藍燈長亮：可以訪問英特網

插入U盤      藍燈快閃：系統檢測到 U 盤插入后藍燈快閃 5 秒

恢復出廠設置     紅燈快閃：長按復位按鍵 5 秒后松開，紅燈快閃，然后即正常開機

支持存儲設備無線音頻在線播放、視頻在線播放、圖片及文件在線瀏覽等； 支持多用戶操作(10個以上)；

支持ios系統、android系統、windows系統等 局域網云存儲功能；

支持32GB TF卡； 支持主流大容量移動硬盤，如350G、500G等； 支持多用戶操作(10個以上).
