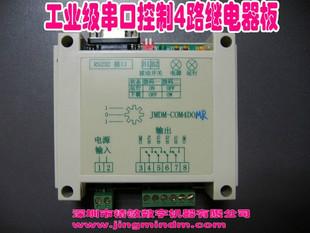

J-COM4DOMR串口控制器 4路繼電器控制板 單片機工控板 弱電控制強電開關

  J-COM4DOMR串口控制四路繼電器輸出 工業級高可靠4路強電開關控制器
一、功能特性
1、工作電源：DC24V（或AC18V) 1A，也可定制為DC12V（或AC12V) 1A；控制器自帶整流電路，輸入不分正負。
2、8位高性能單片機控制；
3、兩個拔碼開關：編程時可作為兩個輸入點來設置特殊功能，如可設置4種輸入狀態。在精敏范例串口監控軟件中未設置任何功能。
4、控制器工作狀態指示：兩個LED燈分別顯示電源和運行狀態；
5、4路繼電器輸出：光電隔離繼電器輸出，無源干觸點形式，可直接控制交流220V電壓，直流30V電壓；每路輸出電流10A，輸出口狀態可回讀；
6、4路繼電器輸出分成2組，可分別接線，每組可用于控制不同的負載，如接觸器，各種電燈，電熱絲，電動機以及各種用電負載；
7、通信接口：1路標準的RS232串行通信接口（抗15KV靜電沖擊），可以與電腦等上位機通信，構成大的通信系統；可直接通過RS232接口下載程序，無需燒錄器，方便程序修改、升級；
8、組網：外接RS232轉RS485模塊后，可以由多臺控制器構成RS485聯網通信系統；
9、系統穩定性：繼電器輸出采用高頻濾除電路，產生極小的諧波；使系統具有極高的穩定性和極長的工作壽命；
10、外形尺寸：長寬高：外殼：115mm×90mm×40mm；內部控制板：91mm×85mm×22mm；
二、通信協議
  在RS232通信模式下，上位機可按下列通信協議發送RS232通信指令進行控制：
波特率：9600；奇偶校驗：無；數據位：8位；停止位：1位；
上位機發送指令格式如下：
1、控制四路輸出的命令：N取值：1~4的整數。
O(00N,0)   關斷第N個輸出點
O(00N,1)   開啟第N個輸出點
2、全開全關指令：
O(020,0)   同時關斷四個輸出點
O(020,1)   同時開啟四個輸出點
3、讀取輸出點狀態指令：
O(200,1)   要求控制器返回全部輸出點狀態
4、控制器返回輸出點狀態的命令
I(O,0000)   括號中四個數字為輸出點的狀態
三、規格
1、工作溫度：-10~+65°C；
2、儲存溫度：-20~+80°C ；
3、濕度：5~95% 無凝結 ；
4、功耗(無外部設備): +24V@ 0.5A (典型值) ；
四、用途
1、可控制交流0~220V電壓范圍內或直流0~30V電壓范圍的執行器件如交流接觸器、氣缸、電磁閥、繼電器、加熱絲、普通電動機、電燈炮、LED燈串、普通電機等輸出負載的開和關；
2、可實現弱電控制各種交流強電負載的通斷；
3、可串口遠程實時檢測和控制電廠、自動花車間等生產現場、遠端機房等設備、燈光、電源、音頻、視頻、電子門禁的開和關，省卻人工操作之勞苦、節約人力成本；
4、可用于集中控制樓宇、廣告、球館等行業的燈光、音響等多媒體設備、智能控制家電開關等。
5、可用于計算機控制各種外圍設備開關；
6、用于各種集散型控制系統、遠程IO模塊、遠程控制系統；
7、可用于各種沙盤、建筑、橋梁等模型的燈光控制。
五、發貨事項
1、發貨清單：控制器、編程下載線(附送)、電子版產品資料。
獨立控制電子版產品資料：KEILC軟件及教程、STC-ISP下載軟件、產品資料（范例程序、說明書及接線圖）。
串口控制電子版產品資料：產品資料（精敏串口監控軟件、通信協議、說明書及接線圖）、上位機VB源碼（二次開發需要用到者可索?。?br /> 2、發貨方式：快遞，包裝標準：防靜電防震紙箱。
六、售后服務
1、保修：自產品售出之日起，硬件正常使用下出現故障，保修一年，保修期后只收取維修成本費用；終生維護；
2、技術支持：提供電話、網絡在線技術支持。
