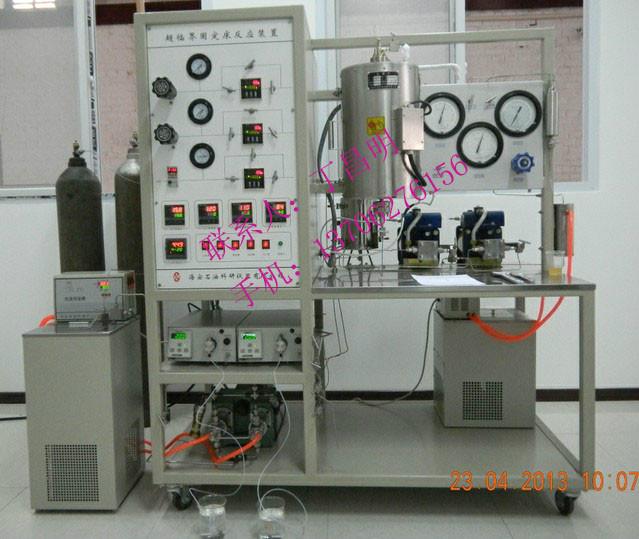

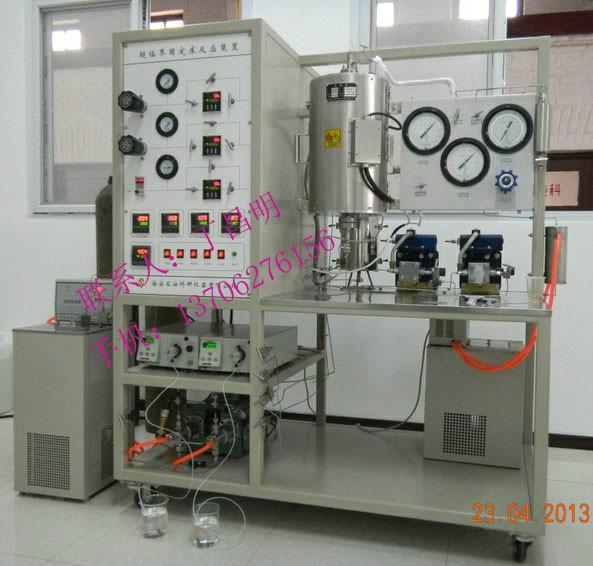

固定床實驗裝置

超臨界固定床反應裝置各部件及其技術參數：

1．管式反應器及加熱爐

規格：φ9（內徑）×500mm（外徑φ14×2.5mm壁厚）

壓力：20MPa

溫度：室溫～400℃

接口：φ3mm

材質：316L不銹鋼

反應器采用上、下法蘭式，石墨密封，耐壓20MPa，接口φ3mm。采用兩半園形開式加熱爐加熱，材料為耐火泥及312不銹鋼 。測溫探頭φ1/K，用φ3×0.75不銹鋼管做盲管測溫套，PID智能儀表，固態器調整、數字顯示。

2．制冷、循環系統

溫度：-5℃，帶循環攪拌泵,提供冷箱水循環及C02泵的泵頭冷卻。

3．預熱器及加熱爐

由φ3×0.75mm不銹鋼管盤成，外徑φ80mm、圈數20圈左右、長度在5m左右，采用電熱套加熱，溫度150℃，PID智能儀表，固態器調整、數字顯示。

4．管路拌熱

采用電熱帶加熱，溫度150℃，PID智能儀表，固態器調整、數字顯示。

5．氣、液分離器

容積：100mL

壓力：15MPa

材質：316L不銹鋼

分離器上蓋頭可打開，底部為錐形，O型圈密封，接口φ3mm。

6．冷卻器

冷卻器為水夾套式，由φ3×0.75mm不銹鋼管盤成，外徑φ80mm、圈數20圈左右、長度在5m左右，冷卻液由恒溫水浴提供恒溫冷卻源。

7．恒溫水浴

用于冷卻器恒溫冷卻，當溫度升高時，水浴自動制冷降溫，當溫度降低時，水浴自動加熱升溫。數字顯示，可控范圍：-5～99℃。

8．壓力背壓、壓力顯示、安全閥保護裝置

（1）背壓閥：可控制系統的壓力大小范圍20MPa以內可調

（2）壓力顯示：選用指針式壓力表YB150/25MPa、Y60/16MPa

（3）安全保護裝置：安全壓力為22MPa，超過安全壓力時安全閥自動打開，低于安全壓力安全閥自動關閉。

9．質量流量計

耐壓10MPa，流量200mL/min，數字顯示。

10．CO2高壓調頻柱塞泵

工作壓力：20MPa，流量：0～20L/h。

11. 液體平流泵

     SSI-2型，20MPa，流程20mL/min

12.氣體增壓泵

     增壓范圍：0～20MPa
