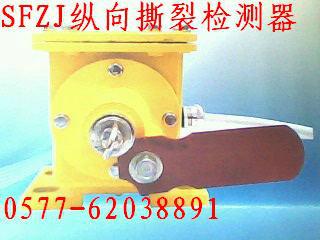

*批發縱向撕裂檢測器銷售SFZJ縱向撕裂檢測器

本系列檢測器可連續監測膠帶的運行，當故障信號出現時，可及時發出警告或停機信號。
二、型號含義
  SL-產品代號
  口-膠帶寬度
  口-感知器序號
三、技術參數
  1、使用環境條件
    a、環境溫度 -25℃ 50℃
    b、相對濕度 不大于90%
  2、主要參數見下表

四、結構特點
　   該系列檢測器由控制箱和感知器構成。感知器為兩種型式：
1、-I型和A-II型
2、B-口-I型和B-口-II型 注：方框內為膠帶寬度。
3、感知器的開關采用導電像膠制成，耐腐蝕、防斷裂、性能穩定。
4、膠體采取密封措施，防護等級較高。
五、工作原理
     當運行中的膠帶發生撕裂等故障時，感知器能可靠地檢測出來，并輸出一個開關量，用于告警或停電。
 控制箱內采用典型的繼電器控制線路，若感知器動作發出信號，則控制繼電器動作，輸出開關量給控制室，用于緊急停機。機箱面板上告亮?？刂齐娐凡⒆枣i。按下復位按鈕開關，控制線路恢復檢測狀態。
 此外，本機還沒有自檢按鈕，可模擬故障信號，用于檢測控制電路的工作。
　 六、安裝方法
　 1、A-I型感知器的安裝
  在溜槽出料口處開一尺寸為600＊300(mm)的長方口，將活動門安裝在長方口部。同時應在活動門底部焊兩個拉簧桿，在溜槽兩側壁固定兩個拉簧，使其掛在拉簧桿上。用戶再自制安裝支架感知器固定在安裝支架上，其位置應保證感知器受力部位距活動門的筋板為5～10mm,高度為兩筋的中間位置。
  2、A-II型感知器的安裝
  在溜槽出料口處開一尺寸為600＊300mm的長方口，將感知器的箱體焊在長方口處。如果斜形溜槽，可先做兩塊側板，焊在兩側壁上，然后將箱體焊在側板上。
  3、B-I感知器的安裝
  自制安裝支架(每根感知器配一對),與感知器連接后，固定在導料槽處上膠帶下部，每組托輥前安裝一根，感知器距托輥5～10mm,并保證在膠帶有載時感知器距膠帶底面為5～10mm。
  4、B-II型感知器的安裝
  B-II感知器的安裝支架由廠家提供，其安裝方法與B-I感知器相同
七、接線方法
　 開啟控制箱門，下部有一組接線端子，可按下列說明接線：
1、每支感知器配有1.5m長的二芯橡膠護套電纜，每組感知器引線并聯后接端子1、2端；
2、 3、4端為輸出常開觸點，5、6端輸出常閉觸點；
3、7端為接地點；
4、端子8、9為工作電源：AC220V 50HZ.
