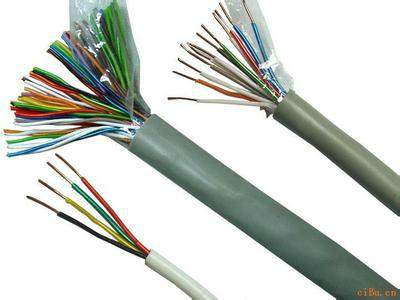

一、 產品特點及用途
該產品適用于傳輸音頻150kHz及以下的模擬信號和2048kbit/s及以下的數字信號。在一定條件下，也可用于傳輸2048kbit/s及以上的數字信號。HYA、HYAT用于架空、管道敷設。HYA53、HYA23、HYAT53、HYAT23型適用于直埋。GHYAT、GHYAT53高速公路用通信電纜是為高速公路緊急電話系統而設計。
二、 產品執行標準
YD/T322-1996
三、 基本型號及名稱
| 序號 | 型號 | 產 品 名 稱 |
| 1 | HYA | 銅芯實芯聚乙烯絕緣雙面涂塑鋁帶聚乙烯護套通信電纜 |
| 2 | HYA53 | 銅芯實芯聚乙烯絕緣雙面涂塑鋁帶鋼帶鎧裝聚乙烯護套通信電纜 |
| 3 | HYA23 | 銅芯實芯聚乙烯絕緣雙面涂塑鋁帶鍍鋅鋼帶鎧裝聚乙烯護套通信電纜 |
| 4 | HYAT | 銅芯實芯聚乙烯絕緣石油膏填充雙面涂塑鋁帶聚乙烯護套通信電纜 |
| 5 | HYAT53 | 銅芯實芯聚乙烯絕緣石油膏填充雙面涂塑鋁帶鋼帶鎧裝聚乙烯護套通信電纜 |
| 6 | HYAT23 | 銅芯實芯聚乙烯絕緣石油膏填充雙面涂塑鋁帶鍍鋅鋼帶鎧裝聚乙烯護套通信電纜 |
| 注：根據用戶要求，護套可用阻燃、低煙低鹵低煙無鹵等材料制造。分別用ZR、ZRD、ZRDW型號表示。 | ||
四、 規格：
1. HYA、HYAT、HYA53、HYAT53
| 導體標稱直徑 | 0.4 | 0.5 | 0.6 | 0.7 | 0.8 | 0.9 |
| 芯數 | 5×2、 10×2、 20×2、 30×2、 50×2、 100×2、 200×2、 300×2、 400×2 | |||||
2.GHYAT、GHYAT53
| 導體標稱直徑 | 0.5 | 0.6 | 0.7 | 0.9 | 1.2 |
| 芯數 | 1×4 2×4 3×4 4×4 5×4 | ||||
五、 主要技術指標
1. HYA、HYAT、HYA53、HYAT53
| 項 目 | 單位 | 指 標 |
| +20℃時單根導線直流電阻 | Ω/km | 導體標稱直徑mm 0.4 0.5 0.6 0.8 值 148.0 95.0 65.8 36.6 |
| +20℃時線對直流電阻不平衡 | % | 導體標稱直徑mm 0.4 0.5 0.6 0.8 平均值不大于 1.5 1.5 1.5 1.5 值 5.0 5.0 5.0 4.0 |
| +20℃時絕緣電阻 | MΩ·km | 非填充式 填充式 最小值 10×103 3×103 |
| 絕緣電氣強度DC施加電壓時間 導線間 導線與間 | kv | 3s 1min 2.0 1.0 6.0 3.0 |
| 工作電容0.8kHz或1kHz | NF/km | 電纜標稱線對數 10 〉10 值 58.0 57.0 平均值 52.0±4.0 52.0±2.0 |
| 電容不平衡0.8kHz或1kHz 線對與線對間電容不平衡 線對與地間電容不平衡 | PF/km | 電纜標稱線對數 10 〉10 值 250（200）1） 250（200）1） 值 2630 2630 平均值不大于 — 570（490）2） |
| 項 目 | 單位 | 指 標 |
| 固有衰減+20℃10對以上電纜： 150 kHz 1024 kHz 150 kHz 1024 kHz 10對電纜 | dB/km | 導體標稱直徑mm 0.4 0.5 0.6 0.8 非填充式 平均值不大于 12.1 9.0 7.2 5.7 平均值不大于 27.3 22.5 18.5 13.7 填充式 平均值不大于 11.7 8.2 6.7 4.7 平均值不大于 23.6 18.6 15.8 12.3 平均值不大于10對以上同一型式電纜平均值的110% |
| 1） 括號中的指標適用于導線標稱直徑0.6mm及0.8mm電纜 2） 括號中的指標適用于導線標稱直徑0.6mm及0.8mm實心聚烯烴絕緣電纜 | ||
2.GHYAT、GHYAT53
| 項目 | 單位 | 導體直徑 | |||||
| 0.5 | 0.6 | 0.7 | 0.9 | 1.2 | |||
| 導體直流電阻20℃ 不大于 | Ω/km | 91.5 | 65.8 | 50.0 | 28.5 | 15.8 | |
| 絕緣電阻20℃不小于 | MΩ·km | 5×103 | |||||
| 耐電壓(1min) | 芯-芯 | V | 1000 | ||||
| 芯-屏 | V | 3000 | |||||
| 工作電容 | 值 | nF/km | 45 | ||||
| 平均值 | 43 | ||||||
| 電容藕合K1不大于 | 值 | PF/500m | 60 | ||||
| 平均值 | 30 | ||||||
| 固有衰減平均值不大于 | 1kHz | dB/km | 1.42 | 1.32 | 1.18 | 0.75 | 0.55 |
| 3kHz | dB/km | 2.42 | 2.38 | 2.0 | 1.2 | 0.85 | |

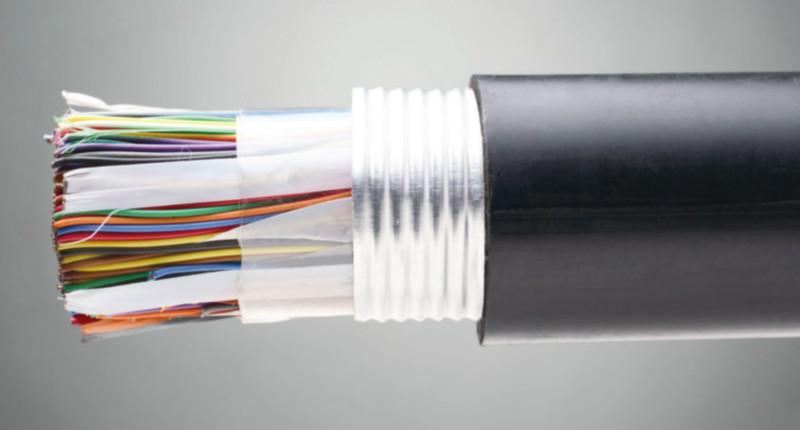

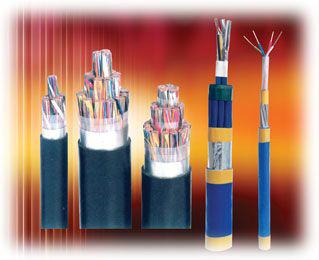

六、 產品結構示意圖
