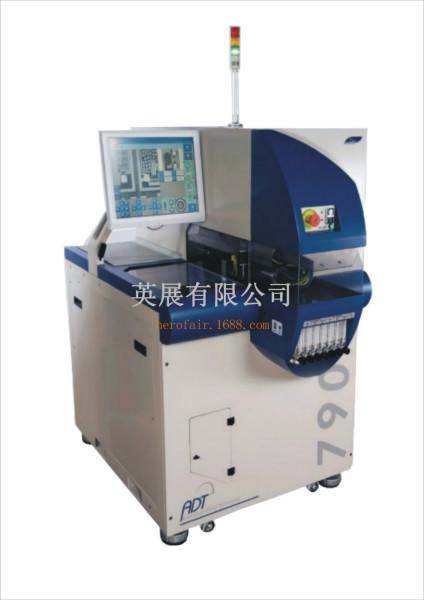

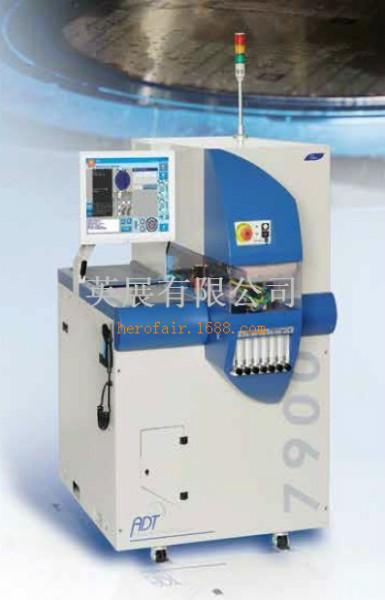

EMC LED劃片機 ADT7900Duo自動雙軸劃片機

ADT 7900 Duo自動雙軸切割設備

(model 7900)

英展代理以色列ADT 7900Duo雙軸高速、高精度切割機，對切割EMC LED 封裝技術有絕大優勢。作為新興市場的LED行業，要求降低生產成本，的雙軸切割系統生產力，與單軸的設備比較，產能倍增但占地相同。

針對切割時間較長的產品，雙軸系統的優勢更展露無遺。

雙 軸 切 割 系 統

7900系列的優勢:

l 雙面對主軸同步切割

l 低振動平臺

l 快速自動校準和定位增加產量

l 占地小的降低擁有成本

l 自動刀痕檢查增加產量

l 自動Y偏差修正增大切割精度

l 膠帶表面檢測確保高切割質量

l 觸摸屏用戶界面

設備參數:

工件尺寸： 6″×6″或8″×8″

大?。?nbsp;2″- 3″

主    軸： 雙面對主軸,60 krpm,1.2千瓦和轉矩的0.25牛頓．m

可配置主軸,60 krpm,2.4千瓦和轉矩的0.50牛頓．m

Y1、Y2軸

驅    動：滾珠絲杠步進馬達

控    制：線性編碼器

分 辨 率：0.2?m

累計精度：1.5?m

定位精度：2.0?m

切割范圍：160mm(6"×6 ")/ 200mm(8"×8")

X軸

驅    動：滾珠絲杠

氣浮滑軌

進刀速率：600mm/秒

切割范圍：410mm

Z1 / Z2軸

驅動：滾珠絲杠

解析：0.2?m

精度：2.0?m

重復性：1.0?m

行程：25mm

Q軸

驅動：閉環,直接傳動

準確性：4弧秒

重復性：4弧秒

行程：350·

成像系統

IEEE1394火線高速數據傳數碼攝像頭

設備尺寸:875*975*1450mm

重量：900kg.
