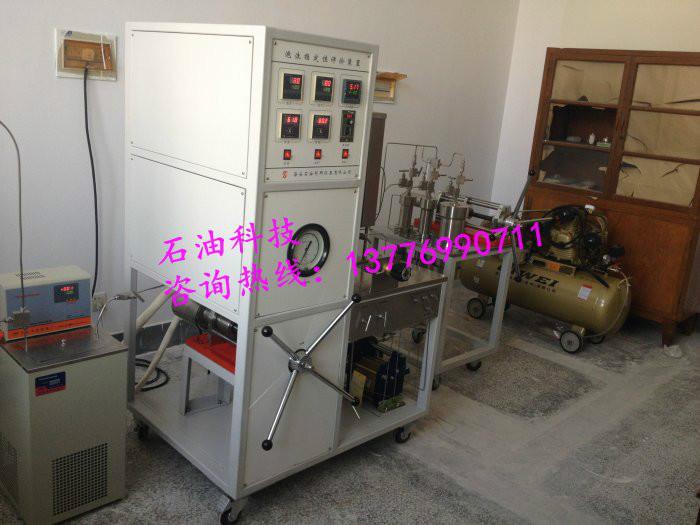

供應特殊加工-泡沫穩定性評價裝置

泡沫穩定性評價裝置技術說明

銷售經理：李軍   咨詢熱線：13776990711

1.
儀器的功能

 用于發泡劑在高溫條件下的性能評價。主要技術參數：

 工作壓力：20Mpa

 工作溫度：室溫~200℃

 功
率：6KW左右

 電
源：交流380V~220V

2.發泡劑評價裝置由以下系統組成：

一、氣體注入計量系統

 a、一路用于向主體注入一定量的Co2高壓氣體。系統由制冷系統、盤管、儲罐、手搖計量泵、壓力表等組成。

 1、Co2手搖計量泵：工作壓力40Mpa

 2、儲罐：2000ml/16Mpa

 3、制冷系統：90~﹣5℃

 4、壓力表：16Mpa

 b、另一路也是用于向主體注入一定量的高壓氣體。系統由氣體增壓泵、空氣壓縮機、高壓儲氣罐、調壓閥、壓力表等組成。

 1、氣體增壓泵：工作壓力40Mpa

 2、高壓儲氣罐：3000ml/32Mpa

 3、調壓閥：進口壓力32Mpa，出口壓力0~20Mpa

二、發泡劑、油、水注入系統

 用于向主體注入一定體積的發泡劑、油、水等。采用手搖泵注入。

三、主體部分

 主體工作尺寸：φ60（內徑）×450mm

 工作壓力：20Mpa

 工作溫度：室溫~200℃

 主體從上到下設計二對三可視高壓觀察窗，便帶刻度，方便觀察讀數高。主體部分帶加熱、保溫、控溫系統。

四、溫度控制測量系統

 為保證溫度均勻，分兩段加熱控溫方式

 控溫范圍：室溫~200℃

 精度：±1℃

 主體內置兩個測溫探頭，實測工作溫度。

五、壓力測量系統

 采用壓力變送器測量壓力，壓力變送器量程：25Mpa、精度0.25％F·S，壓力值可由二次儀表直接顯示。

六、清洗系統

 用于主體及管路部分清洗，由手搖泵、清洗劑罐等組成

1、
手搖泵：40Mpa

2、
清洗劑罐：2000ml/16Mpa,活塞式

七、管路流程系統

 用于各系統的各部分的鏈接，采用φ6×1mm不銹鋼管鏈接，耐壓25Mpa。

八、支架、控制面板

 用于安裝各部件及控制儀表
