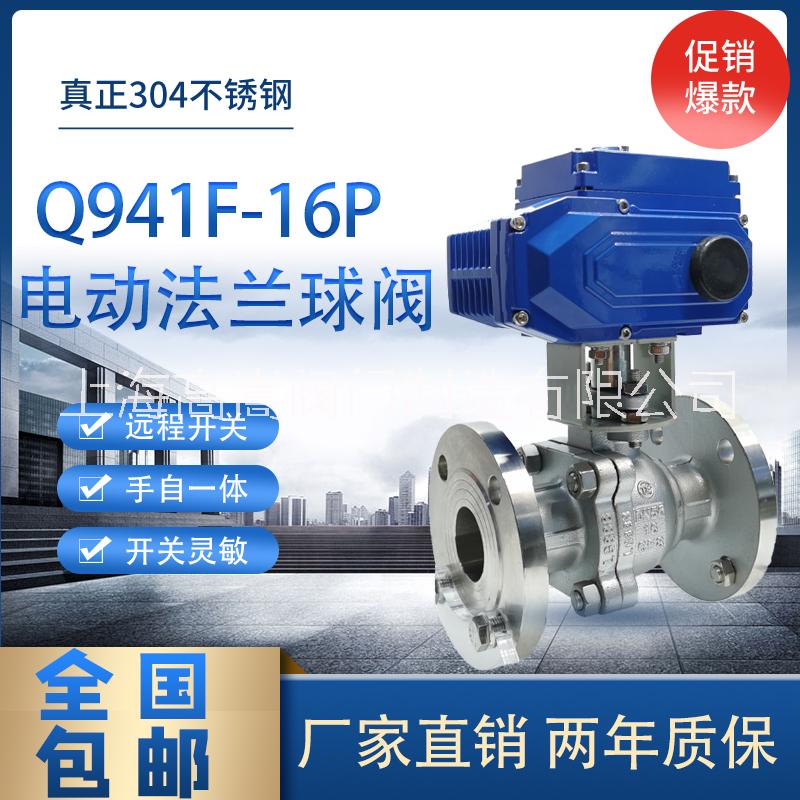

供應Q941F/PPL/H 電動不銹鋼法蘭球閥

上海市電動不銹鋼法蘭球閥廠家

價格： 電議

物流： 暫無物流地址| 賣家支付運費

可銷售總量： 10000件

手機： 18017889119 郵箱： gaosongfamen@163.com

傳真： 021-51097253 地址： 上海市上海市

在線詢盤聯系廠家：18017889119 021-51097253

在線詢盤

提交詢盤信息，一呼百應會為您匹配更多優質、合適的供應商！

*采購產品：

信息不能為空！請?zhí)顚懀?/p>

*采購量/單位：

采購量不能為空！

*期望價格：

元

價格不能為空！

*報價截止日期：

截止日期不能為空！

*聯系人：

聯系人不能為空！

*聯系電話：

聯系電話不能為空！

我想要了解：

產品價格更多商品信息

請輸入您要咨詢的問題：

您的聯系方式：

郵箱：

手機：

詳細信息（供應Q941F/PPL/H 電動不銹鋼法蘭球閥）

品牌： 其他
型號： Q941F-16P
材質： 鑄鋼
連接形式： 法蘭
結構形式： 浮動球球閥
公稱通徑： DN15-300
適用介質： 水
壓力環境： 常壓
工作溫度： 常溫
標準： 國標
流動方向： 單向
驅動方式： 電磁
零部件及配件： 配件
用途： 調節
類型(通道位置)： 二通式
作用對象： 泵
規格： Q941F/PPL/H

一、電動法蘭球閥產品概述

Q941F/PPL/H電動法蘭球閥只需要旋轉90°即可全關全開。

閥體通道和連接管徑相等并成一直徑，介質幾乎可以毫無損失的流過。

電動法蘭球閥適用于兩位切斷、調節的場合。

主要分為兩大類：電動軟密封球閥和電動硬密封球閥，電動軟密封球閥主要適用于溫度低于250度以內的介質。

Q941F/PPL/H電動法蘭球閥主要適用于250度以上的介質。

該閥密封性能優良、流通能力大、裝卸維護方便、流阻小、密封可靠，甚至切斷。

電動法蘭球閥體積小、重量輕、推力大、功能強、伺服放大器內裝、操作方便、可靠性高，球閥與執行器采用直連方式，內置伺服系統，無須另配伺服放大器，輸入輸出信號4-20mA及220VAC電源即可控制運轉。

電動法蘭球閥具有連線簡單、結構緊湊、動作穩定可靠等優點。

電動法蘭球閥是一種重要的電動閥門類，在石油化工和長輸管線等領域有廣泛應用。

它的關閉件是一個帶孔的部分球體，球體隨閥桿轉動，實現閥門的開啟或關閉。

電動法蘭球閥可實現對石油、化工、造紙、冶金、污水處理、油罐車等運輸管道內介質的切斷和流通。

二、電動法蘭球閥主要技術參數

公稱通徑	15	20	25	32	40	50	65	80	100	125	150	200	250	300
流量系數Kv	21	38	72	112	170	273	384	512	940	1452	2222	3589	5128	7359
公稱壓力(MPa)	PN1.6、2.5、4.0、6.4MPa
泄漏量	軟密封：零泄漏
閥體形式	兩段式閥體(浮動球體)											兩段式閥體(固定球體)
閥芯形式	“O”型球形閥芯
密封填料	聚四氟乙烯(PTFE)、金屬石墨纏繞墊片
連接形式	法蘭、焊接、螺紋
流量特性	近似快開特性
可調范圍	DN15-65							DN80-300
	250:1							350:1
基本誤差	±1%
死區	≤1%
回差	≤1%
適用溫度	密封面
	（四氟密封）PTFE≤180℃、（對位聚苯）PPL≤280℃、（金屬密封）H≤650度
控制方式	開關到位燈(開關兩位控制)、智能調節(4～20mA模擬量信號控制)

三、電動法蘭球閥執行器技術參數

執行器類別	精小型系列執行器參數	3410R系列執行器參數	Q系列執行器參數
電源電壓	標準：220V AC單相可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC
輸出力矩	50N·M～2000N·M	50N·M～1500N·M	50N·M～3000N·M
動作范圍	0～90° 0～360°	0～90°	0～90°、0°～270°可選
控制方式	開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制)
動作時間	15秒/30秒/60秒	10秒/15秒/30秒	18S～112S
保護裝置	過熱保護	過載保護	內置過熱保護、過載保護
環境溫度	-30°～60°	-30°～60°	-20℃～+70℃
手動操作	同附帶手柄操作	同附帶手柄操作	機械離合機構，配手輪操作
機械限位	電氣、機械二重限位	電氣、機械二重限位	2個外部調整螺栓
防護等級	IP65	IP55	IP65、IP67、可定制IP68
防爆等級	無防爆	ExdⅡ BT4	ExdⅡ BT4,ExdⅡ CT6
位置測量	可選裝開關或電位計	比例控制單元	電位計、比例控制單元
驅動電機	8W/E	AC可逆電機	鼠籠式異步電機
進線接口	PE1/2〞進線線鎖	2-PF 1/2〞進線線鎖	2個 PF 3/4”
殼體材料	鋁合金	鋼，鋁合金	鋼，鋁合金，鋁青銅，聚碳酸脂
外涂層	干粉，環氧聚酯，具有防腐功能
采用獨特的電制動線路，因而定位精度高，執行機構靈敏，啟動停止迅速,運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特點
適用于動作頻繁的調節回路，當接通持續率為25%時，每小時動作次數可達630-1200次

四、電動法蘭球閥主要零件材料

零件名稱	材料
閥體	WCB	304(CF8)	316(CF8M)	316L(CF3M)
球體	2Cr13+氮化處理	304	316	316L
閥桿	2Cr13	304	316	316L
閥座密封圈	PTFE(聚四氟乙烯)、PPL(對位聚苯)
填料	V型PTFE四氟填料、柔性石墨

五、電動法蘭球閥主要性能規范

公稱通徑DN(mm)		DN15-300
公稱壓力	PN(MPa)	1.6	2.5	4.0	6.4
試驗壓力	強度試驗	15.0	24.0	37.5	48.0
	密封試驗	11.0	17.6	27.5	35.2
	低壓氣密試驗	0.5～0.7
適用介質	水、油、蒸氣、(溫度≤200℃)、醋酸類(溫度≤200℃)
