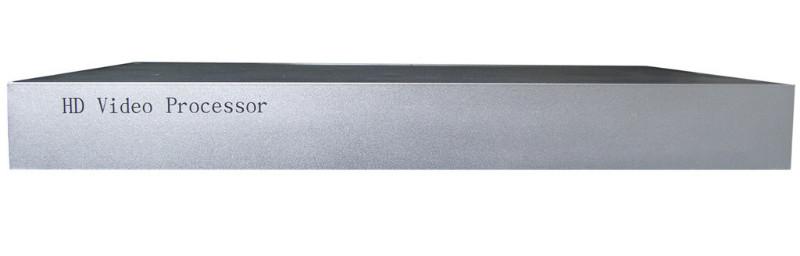

高清畫面分割器又稱高清圖像分割器等,是針對高清信號1920×1080P的圖像處理與控制設備,主要功能是在高分辨率的顯示設備(平板/投影機)上以全屏或多窗口模式顯示多路1080I/1080P圖像信號,同時兼容較低分辨率的各類格式的圖像信號。該系列產品包括YDC3304(4分割)、YDS3306(6分割)、YDS3309(9分割)、YDS3312(12分割)、YDS3316(16分割)、YDC3324(24分割)。分割器采用插卡式設計,結構配置靈活、擴容方便、穩定性高、易維護,用戶可根據需要選擇適合的分割個數。高清畫面分割器NTView系列產品是一款專業的視頻處理與控制設備,它能夠支持多路高清或標清視頻輸入CVBS、VGA、DVI、HDMI等多種信號,以全屏顯示或者多窗口的模式通過一個DVI端口輸出給顯示設備。該產品有如下優點:
1.輸入的多路視頻信號和VGA信號,單機可以支持24個大屏幕。顯示包括復合視頻CVBS,數字高清視頻HDMI1.3(HDCP1.3),模擬電腦信號VGA,數字電腦信號DVI1.0等。其中復合視頻支持NTSC、PAL、SECAM制式的自適應處理;高清視頻支持隔行和逐行輸入,分辨率支持480I到1080P@60HZ;電腦信號分辨率支持640X480@85HZ到1920X1200@60HZ。DVI支持多種輸出模式,包括VGA、DVI輸出。
2.可以隨意調整圖像位置,大小,設置圖像的拼接或分割。
3.多種顯示模式
YDView系列有多種不同的顯示模式,具體如下:
A.單幅全屏模式—可以任選其中的一個通道全屏顯示;
B.多幅滿屏模式—把所有的輸入信號平均并列全屏顯示;
C.畫中畫模式—以某幅畫面為背景,其他通道的畫面采用畫中畫形式平鋪顯示
D.漫游疊加縮放模式—可以對不同通道的畫面,進行窗口疊加顯示
4.控制方式:RS232串口。
5.預設場景以及場景記憶功能。
6.的純硬件設計架構
與基于計算機的多屏分割器或者嵌入式處理方案不同,YDView采用了純?nèi)布軜?gòu)模塊設計。對高分辨率計算機信號或者藍光DVD1080P信號能得到實時采樣、傳輸和處理,不會出現圖象延遲,拖尾或抽幀現象,確保高質量的畫面
7.高可靠性
YDView系列采用專業視頻模塊設計,可穩定地長時間運行,滿足每周七天、每天24小時的工作需求。因采用全硬件設計架構,用戶開機后3秒內即可輸出穩定的圖象
高清多畫面分割器YDView系列產品適用于網絡操作中心、公共控制中心、智能交通管理中心、處理中心、民用或軍事監視系統、呼叫中心、金融中心、視頻會議等。本系列畫面分割器采用高速圖像處理芯片,能夠同時顯示多個動態高清畫面。本設備圖像處理過程完全硬件化,操作非常簡便,是一款性能強大的高端圖像拼接處理設備。
面板示意圖:
參考上面的圖片
①、輸入接口DVI/VGA-1②、輸入接口視頻1③、輸入接口DVI/VGA-2
④、輸入接口視頻2⑤、輸入接口DVI/VGA-3⑥、輸入接口視頻3
⑦、輸入接口DVI/VGA-4⑧、輸入接口視頻4⑨、輸出接口DVI/VGA
⑩、RS232進?、IR 接收頭?、電源接口220
YDView系列拼接分割器的主要技術指標:
| 名稱 | 規格 |
| RGB輸入 |
|
| 輸入接口 | HD15 |
| 同步模式 | HV分離同步、復合同步、綠同步 |
| 像素時鐘 | 165MHz |
| 分辨率 | 640x480/85HZ至1920x1200/60HZ |
| 色彩深度 | 24bit,1677萬色 |
| 縮放和顯示 | 無限制 |
| 圖像控制 | 移動、變形、亮度、對比度、色溫; |
| HDMI/DVI輸入 |
|
| 輸入接口 | HDMI(兼容DVI信號) |
| 分辨率 | 支持480I~1080P輸入,DVI信號支持640x480/85HZ至1920x1200/60HZ |
| 色彩深度 | 24bit,1677萬色 |
| 縮放和顯示 | 無限制 |
| 圖像控制 | 移動、變形、亮度、對比度、色溫; |
| 視頻輸入 |
|
| 輸入格式 | NTSC、PAL或SECAM |
| 識別方式 | 自動識別 |
| 圖像控制 | 移動、變形、亮度、對比度、色溫; |
| 輸出 |
|
| 輸出接口 | DVI-I連接器 (適合模擬和數字,包括DVI-I至HD15適配器) |
| 輸出格式 | 模擬和數字信號同時輸出 |
| 輸出分辨率 | 640x480至1920x1200 |
| 輸出刷新頻率 | 60Hz |
| 色彩深度 | 24bit,1677萬色 |
| 其它 |
|
| 控制端口 | RS232 |
| 控制軟件 | YDview |
| 供電 | AC 90-240V/50-60HZ |
| 顯示單元 | 單個機箱最多可以支持24個顯示單元,單元較多時機箱可以級聯使用 |
| 功耗 | 8W/路 |
| 機箱規格 | 1U(9分割以上機箱為5U) |
| 尺寸 | 長x寬x高400mmx270mmx44.5mm(9分割以上機箱為490mmx390mmx310mm) |
| 重量 | 2KG(9分割以上機箱為20KG) |
