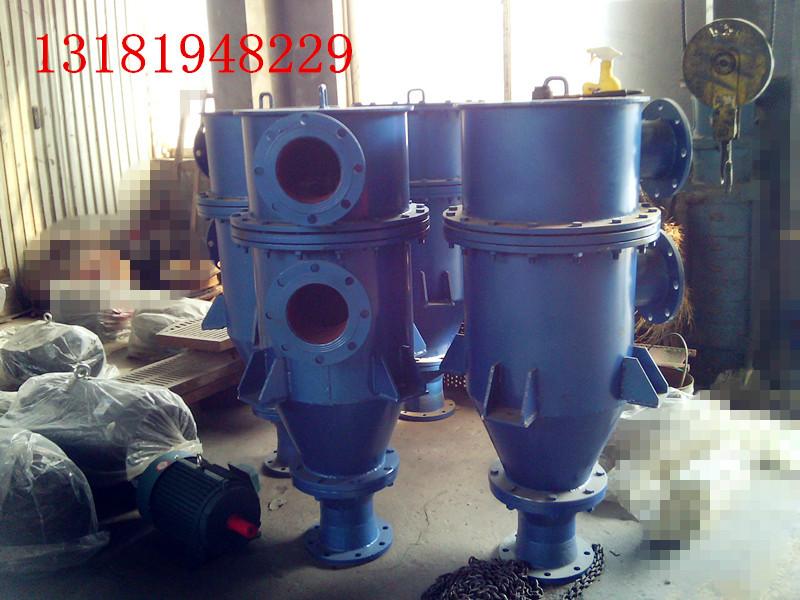

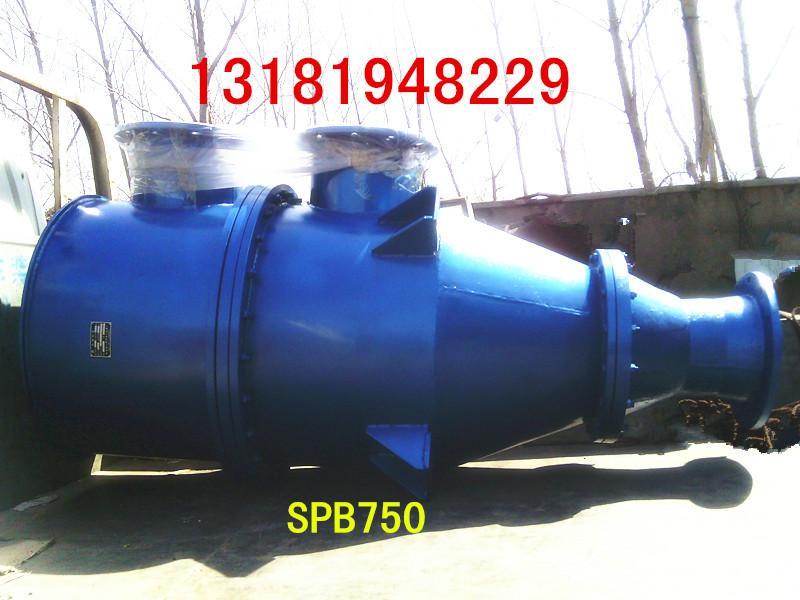

供應SPB750型水噴射真空泵1318194822

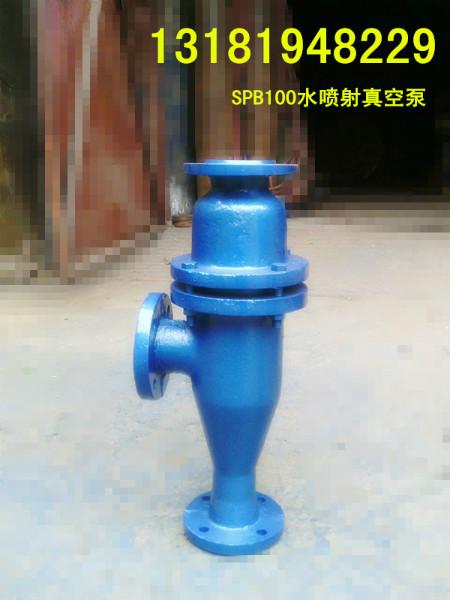

SPB型水噴射泵

概述                         電話     13181948229

    能源是當今舉世矚目的大問題。

    SPB型水噴射泵，在選礦廠真空過濾機上取代SZ型水環式真空泵、在化工廠三效蒸發器上取代W型往復式真空泵，都取得了顯著和節電效果和多方面的經濟效益。節電率一般在24-50%，該機運行平穩，性能可靠，維修方便。

   SPB型水噴射泵是當前效率高、能耗低的低真空獲得設備。已被冶金工業部礦山司列為重要節能設備之一。

1、用途：

   水噴射泵是與水泵配套使用的真空獲得設備。該設備可廣泛用于選礦、化工、造紙、制糖、機械制造及它被廣泛應用于機械、石油化工、制藥、食品、制糖工業及電子領域。
需低真空獲得的領域。
2、原理

    通過水泵把具有一定壓力的水輸入到水噴射泵的水室里，然后，水通過對稱面均布排列的多個噴嘴，形成流速很高的水束，經過一定的距離后，各水束聚焦于喉管中心線上，由于水束的吸附作用，在其周圍形成負壓，起到抽吸真空的作用，加上水束與空氣的相互摩擦、沖擊旋渦挾帶及混合壓縮作用；再經過一段較長的尾管的抽吸作用，獲得較高的真空。

 3.結構

    水噴射泵是由水室（1）、噴嘴座板（2）、噴嘴（3）、混合室（4）、喉管（5）和擴散管（6）組成。其工作原理是利用水泵把一定壓力的水送到水室中，壓力水以一定的流速（約17-19米/秒）從噴嘴中射出，由于射流質點橫向紊動擴散作用，把周圍的空氣卷入水束中，使混合室形成負壓，吸氣管中的空氣不斷地進入混合室。氣、水兩種異相流體在混合室內進行能量交換，被抽吸的氣流速度增大；水的流速減小，壓力增大，由于球面形成噴嘴座板的作用，各水柱聚焦于喉管處，二者的流速趨于一致，壓力逐漸增大。當混合流體在喉管下部擴散后，大部分動能轉化為壓力能，使壓力進一步提高，最后從尾管排入水箱（或水池）。 混合流體在水箱中穩定后，氣體從水中逸出，水又被工作泵送入水室。

型號說明：

S——水（工作介質）

PB——噴射泵

350——工作室有效直徑
