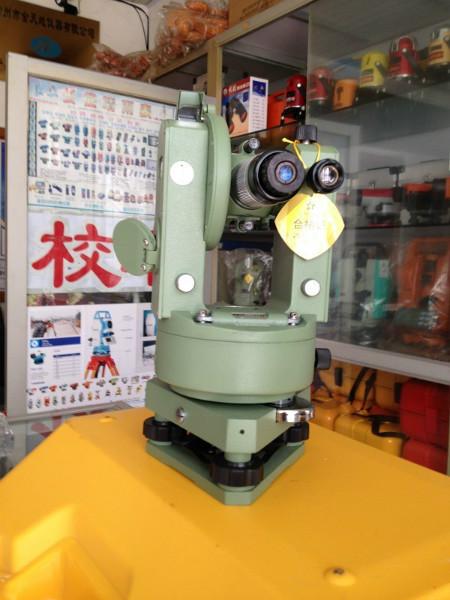

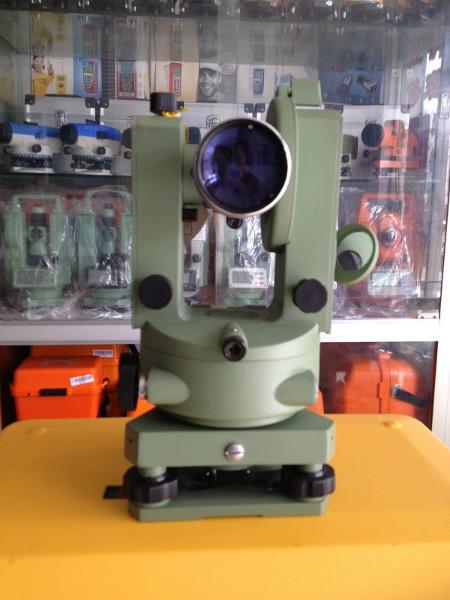

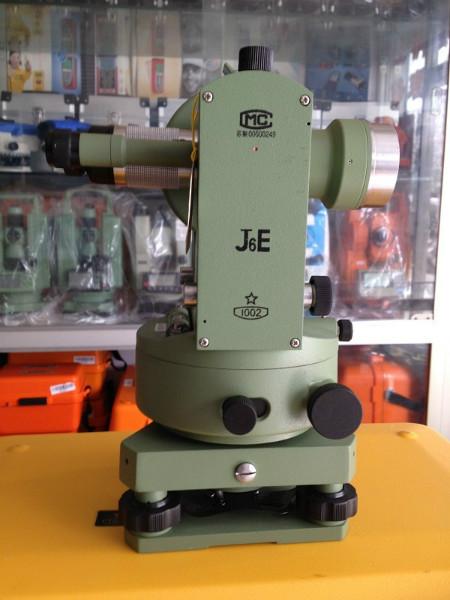

供應南京1002廠J6E光學經緯儀

*零零二廠歷來以技術力量雄厚，產品質量優良，售后服務良好著稱。在科技日新月異發展的年代里，工廠全體員工為接受新科技發展的挑戰而不斷努力，孜孜不倦地鉆研新技術，不斷采用科技成果，為用戶提供更多更好的產品，使用戶永遠滿意一零零二廠的產品。

光學6秒正像經緯儀，教學實驗光學經緯儀J6E,南京1002廠J6E光學經緯儀。

儀器部件包括：

1保護玻璃2光學對點器物鏡3光學對點器轉像棱鏡4光學對點器目鏡組5光學對點器分劃板6望遠鏡物鏡7讀數系統轉像棱鏡8轉像透鏡9望遠鏡調焦鏡10望遠鏡分劃板11讀數顯微目鏡組12望遠鏡目鏡組13正像棱鏡14豎直度盤15讀數窗16豎盤轉像棱鏡17水平度盤轉像棱鏡18豎盤顯微物鏡組19豎盤轉像棱鏡20度盤照明窗21度盤照明反光鏡22豎盤照明棱鏡23水平度盤照明棱鏡24水平盤顯微物鏡組25水平聚光鏡26水平度盤27水平度盤反光棱鏡

儀器的主要參數：

望遠鏡

成像                               正象

放大率                             29倍

物鏡有效孔徑                       40毫米

視場象                             1度20分

視距乘常數                         100

視距加常數                         0

鑒別率                             小于3.6秒

調焦范圍                           2米到無窮大

物鏡殼外徑                         46-0.05毫米

望遠鏡長度                         180毫米

顯微鏡放大率

水平讀數系統                        73倍

豎直讀數系統                        74倍

讀數系統

水平度盤分劃直徑                    93.4毫米

水平度盤讀數分劃                    1分（估讀6秒）

豎直度盤分劃直徑                    73.4毫米

豎直度盤讀數分劃                    1分（估讀6秒）

水準器角值

照準部水準器                       30秒/2毫米

指標水準器                         30秒/2毫米

圓水準器                           8分/2毫米

光學對點器

放大率                             1.1倍

視場角                             4度

外形尺寸及重量

儀器高                              200毫米

儀器凈重                            4.2公斤

儀器箱外形尺寸                      370*230*180毫米

儀器箱重                            2.5公斤

三肢架重                            4.6公斤

全套設備重                          11.3公斤

儀器的用途和特點

本儀器的測角精度：水平方向一測回的方向中誤差不大于正負6秒；天頂距測量中誤差不大于正負9秒，適用于低等控制測量，地形測量，礦山測量和工程導線測量等。


本儀器具有下列特點：

1望遠鏡采用正像內調焦系統，主物鏡為三片分離型結構。分劃板設有雙絲和單絲，便于照準不同目標，水平和垂直分劃絲上均有供測距用的視距絲。望遠鏡孔徑大，鑒別率高，成像清晰，用于觀測遠近目標均適宜。

2度盤讀數采用光學帶尺讀數系統，在同一視場內可同時直接讀取水平角和天頂距，并共用一個照明系統，使用方便，讀數快速，。

3對點器系一小型望遠鏡，用于對地面點進行觀測，其物鏡可隨照準部轉動；易于發現和對點誤差，儀器還附有測錘，便于在不同條件下的對點工作。

4豎軸采用強制定心球面導軌滾珠支承的半運動式軸系，定向及置中精度高，對溫度不敏感，不易卡死。由于強制定心和大型球面滾珠去承的摩擦力矩較大，運轉時有輕微“沙沙”聲，但絕不影響使用。

5基座內設有防偏扭，通過此將基座上、下體作半剛性聯接，可防止扭轉，消險偏扭誤差。

6按用戶要求可供應管狀定向磁針。

7儀器出廠前均經環境擬試驗和防霉，防霧處理，經久耐用。儀器可在負25攝氏度至正40攝氏度環境溫度下工作。

全套設備：

J6E光學經緯儀              1臺

三腳架                     1支

儀器箱                     1個

管狀定向磁針（選購）       1個

測錘                       1個

毛刷                       1把

改針                       2根

絨布                       1塊

小起子                     1把

中起子                     1把

望遠鏡物鏡蓋               1個

南京光學經緯儀J6E產地位于古城南京，由中國第1002工廠生產。產品做工精細，精度準確，多年來備受老技術員和各大院校的青睞。南京1002廠J6E成像為正像。

南京光學經緯儀J6E技術指標
成像              正像
放大率            29倍
物鏡有效孔徑      40毫米
視場角            1°20′
視距乘常數        100
視距加常數        0

鑒別率            <3.6"
調焦范圍          2米～∞
物鏡殼外徑        Φ46 毫米
望遠鏡長度　　　　180毫米

顯微鏡放大率
水平讀數系統　　　73倍
豎直讀數系統　　　74倍

讀數系統
水平度盤分劃直徑  93.4毫米
水平度盤讀數分劃  1′（估讀6"）
豎直度盤分劃直徑  73.4毫米
豎直度盤讀數分劃  1′（估讀6"）

水準器角值
照準部水準器      30"／2毫米
指標水準器        30"／2毫米
圓水準器          8′/2毫米

光學對點器
放大率           1.1倍
視場角           4°

南京光學經緯儀J6E物理特性
儀器高           200毫米
儀器凈重         4.2公斤
儀器箱外形尺寸   370 X 230 X 180 毫米
儀器箱重         2.5公斤
三腳架重         4.6公斤
全套設備重       11.3公斤

南京光學經緯儀J6E度盤讀數
讀數均由三部分組成，一為度盤上的度數，二為在分劃尺上讀取的分?jǐn)?shù)值，三為估讀分?jǐn)?shù)以下的小數。
測量中的照準誤差，橫軸傾斜誤差，豎直度盤指標差及照準部偏心差等可用正倒鏡觀察法之。
調整照明反光鏡，使讀數窗亮度適中，旋轉讀數顯微鏡的目鏡使刻劃線清晰，然后讀數。

南京光學經緯儀J6E檢驗校正
1、照準部水準器及圓水準器
旋轉照準部，使照準部水準器與兩個腳螺旋的聯線方向一致，先用互相相反的方向旋轉兩腳螺旋，使氣泡居中，將照準部轉過90°，再用第三只腳螺旋使氣泡居中。然后將照準器旋轉至位置互成180°處，如氣泡移動超出要求，則必須校正。水準器校正時先用兩只腳螺旋和校正螺釘各誤差的一半，旋轉180°恢復到位置，如氣泡能居中，再旋轉照準部到與位置相垂直的位置，并用第三只腳螺旋將氣泡安平。重復此種操作直到照準部旋轉到任意位置，水準氣泡偏差值
都不超過四分之一格值。
如圓水準器存在誤差，可在校正好照準部水準器后用其下面的三個校正螺釘來校正。
2、望遠鏡分劃板豎絲的傾斜
取劃板護罩13，擰松目鏡座與鏡管聯接的四個螺釘轉動目鏡座使分劃板豎絲與懸于一定距
離外的鉛錘線平行，然后擰緊螺釘，并裝上護罩。
3、照準軸誤差
可在室外或室內進行。在室外檢驗時，可在儀器前后距離30米以外的地方，設置Ⅰ、Ⅱ兩個目標（目標Ⅰ為一十字線，目標Ⅱ?yàn)橐粭l豎線及帶毫米分劃的橫尺）。兩個目標應等距離并與儀器等高。在室內檢驗時用兩平行光管作目標。
