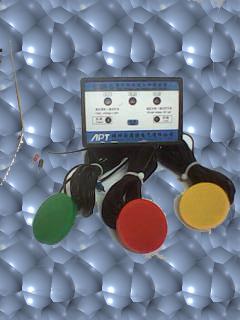

GDSN-Q高壓帶電顯示閉鎖裝置是一種新型6KV及以上電纜插頭感應式或非接觸感應式高壓帶電檢測裝置。該裝置不與高壓帶電體直接連接,通過感應電場信號,準確反映高壓帶電體帶電情況,并有可靠的閉鎖功能。產品符合DL/T 538-2006 標準要求,是戶內高壓電氣設備中用來防止誤入帶電間隔和電氣誤操作的裝置。
二 功能特點
1、非接觸式,安全性高,抗干擾能力強:
本產品采用非接觸式測量,體現非接觸式的安全可靠性;且控制器采用多種隔離及抗干擾措施,并通過嚴格的電磁兼容測試,能夠可靠的在高壓電氣設備中運行。
2、準確判斷:
本產品準確判斷帶電情況,系統中高壓帶電時,裝置能可靠閉鎖并指示,任意一相或兩相失電時,能準確指示帶電相,閉鎖裝置不會解鎖。防止誤入帶電間隔和電氣誤操作
3、自檢功能:
1、系統對軟、硬件系統進行自檢,可防止由于硬件損壞及內部故障而造成的誤指示。
2、主機檢測到有外接電源時電源指示燈長亮指示,當沒有外接電源時,主機電源指示燈閃爍指示。
4、內部自供電源(UPS):
1、產品內部有自供電源,在產品入廠檢驗時,不方便提供二次電源時,可以直接啟動內部電源(UPS)進行自檢和檢驗工作;在二次電源斷電,高壓帶電狀態下沒有內供電源時,造成高壓指示為非帶電的誤指示狀態,提供內部電源避免了因二次電源斷電造成的誤指示。
2、內部電池在高壓帶電指示狀態,工作時間為120小時,在高壓不帶電指示工作狀態,電池工作時間為48小時。休眠狀態工作時間為600小時
3、內部電源消耗到設定值時自動停止工作狀態,有二次電源后將進行自動充電模式。
5、休眠自動啟動狀態:
為了保持內部電源更長的工作時間,主機在出廠時設定自動休眠狀態,內部處于休眠低功耗狀態,當檢測高壓帶電或有外接電源時,自動啟動工作狀態。
6、斷線報警
在電源線或信號線出現斷線時,顯示器指示燈進行閃爍指示,高壓信號缺相或斷線時顯示裝置發出報警聲
