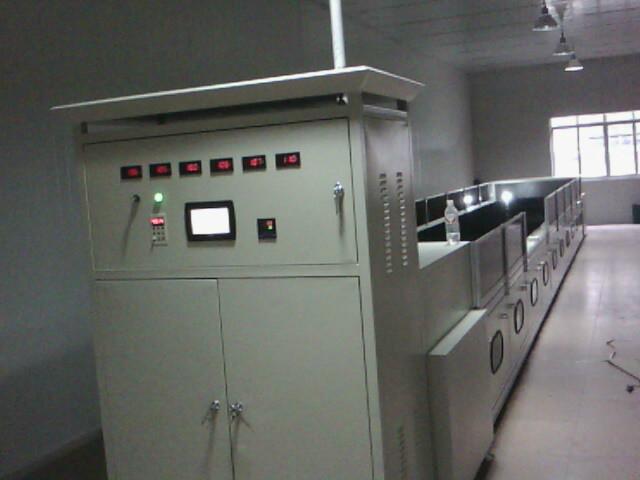

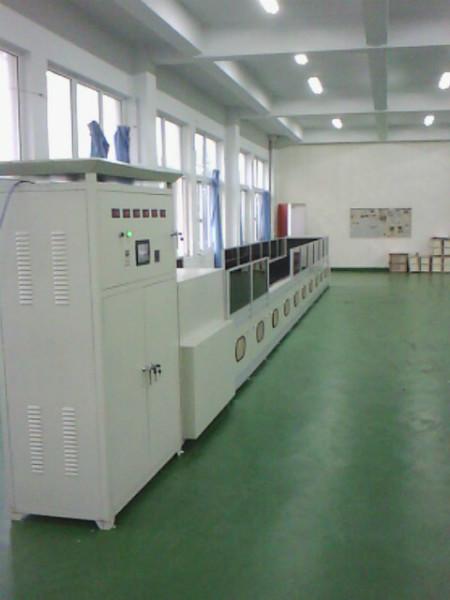

供應led天花燈老化線led流水線裝配線

LED節能燈老化線制作方案
一、設備項目：節能燈老化線
二、規格參數：12000L×990W×800H（mm）
三、數    量：1條
四、設備結構：環型鏈條輸送、鏈板式燈座老練、變頻調速
五、功能特點：本設備于LED節能燈成品的檢測老練，通過對LED節能燈燈管的高壓、中壓、常壓、低壓、高溫、漫游、波動等電壓區的老練，觀察LED節能燈有無短路、爆電容、黑頭等。檢測節拍電路、漫游電壓區模擬節能燈的使用。根據歐美等不同地區電壓情況，可老化110V的LED節能燈。動力系統采用變頻調速系統，操作簡單。
六、基本配置和構造：
1. 動力：電機采用臺灣產1.5KW的電機， WPS80型1：60的減速機，臺灣進口愛德利2HP變頻器，變頻無級調速，線速度0—6M/min可調。
2. 機身、機架：機架采用50×40鋼管焊接制作而成；機身上下護邊采用130×23老化線鋁合金型材，護板采用1.2mm的冷板折彎制作而成，支腳配鍍鋅可調腳杯。
3. 輸送鏈條：采用上海鏈條廠出產的一寸雙節距單則耳雙孔鏈條。每條長20米。
4. 鏈板：采用2mm冷板彎軋成148×800×20mm，全線共140塊，每塊板上裝12只五E27羅口燈座；并配裝高分?jǐn)嘈⌒蛿嗦菲鳎ㄖ型夂腺Y佛山廠）；鏈板底部安裝二路導電系統（銅質），每路安裝兩個集電塊，每塊板共裝2個。
5. 日產量：本老化線一次可同時老化1680支LED節能燈，老化時間約為1小時；每天按工作10小時計算，的產量為16800支LED節能燈。
6. 擋光護罩：在線體面上兩側各設7段擋光護罩，采用茶色有機玻璃板與鋁合金組合而成。  有效的衰減節能燈的光線，更好的保護眼睛。
7. 導電槽：全線上下各配二路導電槽軌，采用絕緣膠板，裝配不銹鋼導電條。
8. 保護防摔網：在線底下設一道保護防摔網，以防止掉燈摔爛，采用優質不銹鋼細孔網帶制作。
9. 恒溫區：恒溫系統采用電加熱式完成，設兩段四塊2000W/套電熱式發熱盤，溫度自動恒溫常溫--80℃，數字溫控指示。
10. 檢測節拍電路：任設一區為節拍控制區。沖擊區時間由PLC微電腦控制。
11. 檢測老練漫游區：任設一區為漫游區，使電壓隨時間的變化而波動，180—220—250不間斷變化，漫游區時間由PLC微電腦控制。
12. 全線電壓區：10KW共 5個調壓器，線體共設計7個區，調壓器5個0—250V可調，1個調壓器0—300V可調。（具體分布按甲方要求而定）。
13. 電器控制：電壓、溫控指示采用數字顯示式，整個系統采用PLC控制，調壓器5個，采用1個配電控柜安裝。在拉身上配急停開關方便上燈時能及時停止。
14. 機體顏色：全線鋁合金型材為原色，其余為電腦白色。 標簽：     中山市線流水線   中山市線流水線廠家
