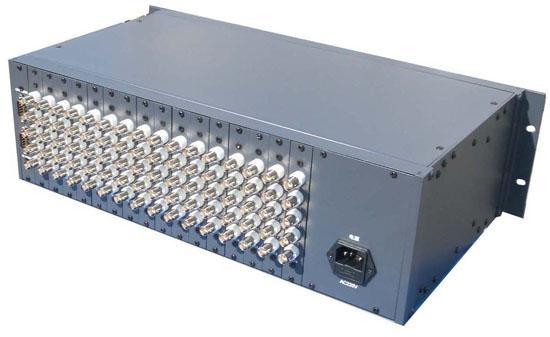

供應SDI字符疊加器價格.SDI字符疊加器廠家.SDI字符疊加器

SDI光端機產品簡介:

當前的數字演播室、視頻會議以及高清安防等領域，都采用了基于串行數字接口SDI(ASI)技術的視頻傳輸，SDI(ASI)數字視頻系統傳輸?shù)氖遣粔嚎s的數字分量視頻信號以及數字音頻信號。SDI(ASI)光端機設計和生產是適合于電視行業、視頻會議、高清實時安防領域的高可靠、高性能的串行數字光傳輸設備，滿足現場的高清視頻信號實時傳輸。
      SDI(ASI)光端機信號格式支持SMPTE 292M，SMPTE 295M標準，速率支持到143Mbps，270Mbps，1.483Gbps，1.485Gbps，2.97Gbps滿足各種工業級場合的需求。

四、連接示意圖:

單路SDI光端機示意圖

2路SDI光端機示意圖

4路SDI光端機示意圖

8路SDI光端機示意圖

五、產品特性:

? 在單纖上傳1-8路單向HD-SDI信號

? 數據傳輸率從143Mb/s 到 2.97Gb/s

? 支持SMPTE259M，SMPTE292M，SMPTE344M

? 支持 DVB－ASI（270Mb/s）

? 內建時鐘恢復電路

? 光纖LC,FC接口可選，傳輸距離20KM,40KM,80KM可選。

? 150m自動電纜均衡，適用所有在 2.97 Gb/s以下的速率

（Belden 1694A）

? LED狀態指示燈對信號丟失監視

? 支持熱插拔

? 可提供獨立式、機架式

技術參數:

串行電視BNC輸入輸出

電視信號標準  SMPTE 292M, 259M, 344M, DVB-ASI,和其它的 Telecom/Datacom

速率          134Mb/s – 2.97Gb/s

信號電平      800mV

上升/下降時間 200ps標稱

過沖          小于10％振幅

輸入數目      1-8 路

輸出數目      1-8路

反射損耗      >15DB

均衡          0-150m @ 2.97Gb/s

連接器        75Ω BNC

光輸入輸出

輸出數量       1

線纜傳輸類型   單模單纖（多?？蛇x）

工作波長       1310nm （850nm多模）

反射損失       > 15dB

抖動           < 0.2UI

連接器         LC/FC可選

電氣指標

電壓           1A/5V

功率           5W

工作溫度       －20℃~+70℃

平均無故障工作時間 >100000小時

物理特性

外型尺寸: 100mm x 26mm x 26mm(非19寸尺寸)
