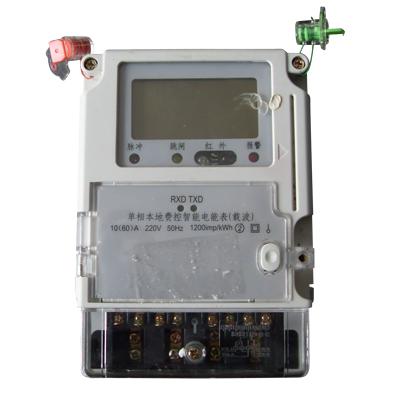

 DDZY866C-Z型單相費控智能電能表規格

國網電表

四、規格、型號及主要參數

注：特殊常數可按要求定制。

五、主要技術參數

參比電壓： 220V

參比電流： 1.5A、5A、10A、20A

參比頻率： 50Hz

基本誤差：符合GB/T17215.321-2008的要求

起動電流：≤0.004Ib(直接接入式)

潛    動：施加參比電壓的115％而電流線路無電流時，電能表測試輸出不應產生多于一個的脈沖。

功    耗: 電壓線路功耗（非通信狀態）：≤ 1.5W， 10VA

電壓線路功耗（通信狀態）：≤ 3W， 12VA

電流線路功耗：≤1VA(Ib)

工作溫度范圍：-25℃～60℃

極限工作溫度范圍：-40℃～70℃

儲存和運輸極限溫度范圍：-40℃～70℃

相對濕度：年平均 ＜75％

30天（一年內這些天是以自然方式分布） 95％

在其他天偶然出現 85％

大氣壓力：63.0kPa～106.0kPa（海拔4000m及以下）

正常工作電壓：0.9Un~1.1Un

擴展工作電壓：0.8Un~1.15Un

極限工作電壓：0.0Un~1.15Un

時鐘準確度： ≤0.5秒/天  （參比溫度23℃）

鋰電池容量：≥1.2，停電后可供時鐘工作時間≥5年

停電后數據保存時間：≥ 10年

產品壽命：大于10年

外型尺寸：112×160×58 mm

重量：約0.8kg

電能脈沖寬度：80±20mS，典型值：80mS

紅外通信速率：1200bps

RS485速率：2400bps（典型值），600、1200、2400、4800、9600（可設置）

通信協議：符合DL/T645-2007《多功能電表通信協議》及其備案文件

載波模塊接口：符合國網要求的標準接口，載波模塊與表內通信速率為2400bps

IC卡口：具有防短路、保護電路，卡座能承受不小于2萬次的IC卡插拔操作。

六．主要功能簡介

1　計量功能

a） 具有正向有功電能、反向有功電能計量功能，能存儲其數據，并可以據此設置組合有功。

b） 具有分時計量功能，有功電能量按相應的時段分別累計、存儲總、尖、峰、平、谷電能量。

c） 可存儲上12個月的總電能和各費率電能量；數據存儲分界時刻為月末24時，或在每月1號至28號內的整點時刻。

2　費控功能

費控功能的實現分為本地和遠程兩種方式：本地方式通過CPU卡、射頻卡等固態介質實現。

2.1　本地費控電能表

在電能表內進行電費實時計算，其主要功能包括：

a） 當剩余金額小于或等于設定的報警金額時，電能表能以聲、光或其他方式提醒用戶；金額應實時記錄，當金額低于設定的門限金額時，電能表發出斷電信號，控制負荷開關中斷供電；當電能表接收到有效的續交電費信息后，首先扣除金額，當剩余金額大于設定值（默認為零）時，方可通過遠程或本地方式使電能表處于允許合閘狀態，由人工本地恢復供電。

b） 剩余金額不能超過設計允許的電能表儲值金額；儲值金額由電能表顯示位數決定。

c） 電能表的預存電費金額應能與表內的剩余金額進行準確迭加，并能將剩余金額、電能表用電參數等信息返寫至固態介質。

d） 電能表不接受非介質輸入的任何信息。當使用非介質或進行操作時，電能表能進行有效防護；在非介質或操作撤銷后，電能表能正常工作且數據不丟失。

g） 通過固態介質對電能表進行參數設置、預存電費、信息返寫、ESAM數據抄讀和下發遠程控制命令操作時，需通過嚴格的密碼驗證及安全認證，除用戶購電信息外的其他用電參數設置還應通過編程鍵和編程密碼驗證使電能表處于編程允許狀態下方可進行。

2.2　遠程費控電能表

電費計算在遠程售電系統中完成，表內不存儲、顯示與電費、電價相關信息。電能表接收遠程售電系統下發的拉閘、允許合閘、ESAM數據抄讀指令時，需通過嚴格的密碼驗證及安全認證。

可通過虛擬介質對電能表內的用電參數進行設置；

2.3　安全認證加密要求

通過固態介質或虛擬介質對電能表進行參數設置、預存電費、信息返寫和下發遠程控制命令操作時，需通過嚴格的密碼驗證或ESAM模塊等安全認證，以確保數據傳輸安全可靠。ESAM模塊的加密算法應符合國家密碼管理的有關政策，使用SM1算法。電能表在全性能試驗或驗收試驗時，通過系統內有資質的檢測機構對電能表數據傳輸進行安全認證檢查，檢查依據《智能電能表信息交換安全認證技術規范》。

3　測量及監測

能測量、記錄、顯示當前電能表的電壓、電流（包括零線電流）、功率、功率因數等運行參數。測量誤差（引用誤差）不超過±1％。

4　事件記錄

a） 記錄電能表清零事件的發生時刻及清零時的電能量數據。

b） 記錄編程總次數，最近10次編程的時刻、操作者代碼、編程項的數據標識。采用

c） 記錄校時總次數（不包含廣播校時），最近10次校時的時刻、操作者代碼。

d） 記錄掉電的總次數，最近10次掉電發生及結束的時刻。

e） 記錄最近10次遠程控制拉閘和最近10次遠程控制合閘事件，記錄拉、合閘事件發生時刻和電能量等數據。

f） 記錄開表蓋總次數，最近10次開表蓋事件的發生、結束時刻。

5　費率、時段及電價方案

具有兩套費率時段表，可在約定的時刻自動轉換；每套費率至少支持4個費率。

具有日歷、時鐘，全年應至少可設置2個時區，在24h內至少可以任意編程8個時段；時段的最小間隔為15min；時段可跨越零點設置。

具有兩套電價方案，可在約定的時刻或達到約定的用電量水平時自動轉換。

支持通過紅外、RS485通信接口修改費率表、時段表及電價方案，有防止非授權人操作的安全措施。

6　顯示功能

a） 電能表能顯示以下信息：

1） 當月和上月月度累計用電量；

2） 當前剩余金額；

3） 當前階梯電價；

4） 各費率累計電能量示值和總累計電能量示值；

5） 當前時間；

6） 報警代碼或提示；

7） 插卡及通信狀態提示；

8） 電能表的表號。

b） 電量顯示單位為千瓦時（kWh），顯示位數為8位，含2位小數。

c） 剩余金額顯示單位為元，顯示位數為8位，含2位小數。

d） LCD背光喚醒方式，包括按鍵喚醒、紅外喚醒（任意紅外設備均可喚醒）、等方式；在正常使用情況下，LCD壽命不小于10年。

e） 停電時可通過按鍵喚醒顯示（背光燈可不點亮）；喚醒后如無操作，LCD在自動顯示一個循環后應自動關閉；按鍵顯示操作結束30秒后自動關閉顯示。

f） 指示燈： －脈沖指示燈：紅色，平時滅，計量有功電能時閃爍；

－報警指示燈：紅色，正常時滅，報警時常亮。

－跳閘指示燈：黃色，負荷開關分斷時亮，平時滅。

7　報警功能

當出現下列故障或報警項時，LCD立即停留在該代碼上或報警提示，且背光燈持續點亮；

a） 當剩余電費小于報警電費時，提示“請購電”；

b） 當電能表出現故障時，顯示出錯信息碼（用Err-ＸＸ表示）：

1） Err－01  控制回路錯誤；

2） Err－02  ESAM錯誤；

3） Err－04  時鐘電池電壓低；

4） Err－08  時鐘故障；

5） Err－10  認證錯誤；

6） Err－16  修改密鑰錯誤。

8 凍結功能

定時凍結：按照約定的時間及間隔凍結電能量數據；每個凍結量至少保存12次。

瞬時凍結：在非正常情況下，凍結當前的日歷、時間、所有電能量和重要測量量的數據；瞬時凍結量應保存最后3次的數據。

約定凍結：在新老兩套費率/時段轉換、階梯電價轉換或電力公司認為有特殊需要時，凍結轉換時刻的電能量以及其他重要數據，保存最后2次凍結數據。

日凍結：存儲每天零點時刻的電能量，應可存儲兩個月的數據。

整點凍結：存儲整點時刻或半點時刻的有功總電能，應可存儲96個數據。

凍結內容及對應的數據標識應符合DL/T 645—2007及其備案文件要求。

9　計時功能

采用具有溫度補償功能的內置硬件時鐘電路，具有日歷、計時、閏年自動轉換功能；內部時鐘端子輸出頻率為1Hz。在-25～+60℃溫度范圍內，時鐘準確度≤±1s/d；在參比溫度（23℃）下，時鐘準確度≤±0.5s/d。

電能表可接受的廣播校時范圍不得大于5min；廣播校時無需編程鍵和通訊密碼配合；每日允許校時次數可根據要求進行設置（缺省為每日只允許校時一次），且應避免在電能表執行凍結或結算數據轉存操作前后5min內進行。

10 脈沖輸出

電能表有與所計量的電能成正比的LED脈沖和電脈沖輸出功能。光測試輸出裝置的特性符合GB/T17215.211—2006的要求。電測試輸出裝置的特性符合GB/T15284—2002的要求。電能表具備時鐘信號輸出端子。時鐘端子輸出頻率為 1Hz。

七．安裝與接線

1、電表安裝尺寸見圖3所示電表上部有掛鉤螺釘孔，用M4掛鉤螺釘固定，電表下部有2個安裝孔用M4×10或M4×12普通螺釘固定在接線板上。

圖3  電表外形尺寸與安裝圖

2、主端子和輔助端子接線

主端子接線如圖4所示，其中1為L進，2為L出，3為N進，4為N出。

在電能表主端子上方有8個輔助端子，其中，5、6為跳閘控制，7、8為計量脈號輸出，9、10為多功能輸出口，11、12為RS485

圖4  端子接線示意圖

電能表盡可能安裝在室內，室外安裝時采用的儀表箱保護，安裝底板應固定在堅固耐火且不易振動的墻面上。安裝電能表的周圍空氣中不能有腐蝕性的氣體，避免沙塵、鹽霧等。

使用電能表時必須嚴格按照表尾蓋內的接線圖進行接線，接入端子座的引線建議采用銅線, 端子座內固定引線的螺釘應擰緊，避免因接觸不良發熱而使電能表燒毀。

八、運輸與存貯

產品在運輸和拆封時不應受劇烈沖擊，并根據GB/T15464-1995《儀器儀表包裝通用技

術條件》規定運輸和貯存，庫存和保管應在原包裝條件下存放在支架上，疊放高度不超過5層，保存的地方應該清潔，環境溫度不超過-40℃~+70℃，相對濕度不超過95%，空氣中不含腐蝕性氣體和霉菌。

九、保證期限和售后服務

電能表自出售之日起，在用戶遵守說明書規定要求，使用正確，并在本公司鉛封完好

條件下，若發現不符合國家標準規定的要求時，在約定的期限內將給予免費修理或更換。

    在產品整個壽命周期我公司對所有電能表產品實行“三包”，提供必要的維修及服務；負責提供設備接線圖以及必要的技術文件及圖紙等。根據用戶的要求對用戶的維護人員、運行人員進行必要的培訓，并提供培訓資料，對軟件進行定期更新并提供免費升級。

十、注意事項

本表內部無用戶可調節的裝置。

安裝使用時，各接線必須擰緊，避免因接觸不良而發熱損壞電能表。電源進線、出線

不可接反。電能表應裝在室內通風干燥處，避免強光直接照射紅外接收窗口。當使用紅外接口進行通信時，應避免強光干擾紅外通信接口，并注意調整紅外通信距離和通信角度，保證通信的可靠性。

附件1：單相智能電能表LCD各圖形、符號說明
