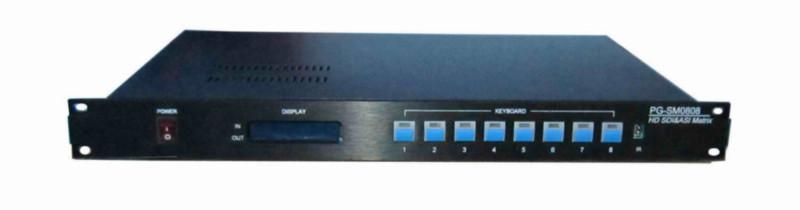

供應3G.SDI0404矩陣供應商電話.3GSDI矩陣切換器

產品簡介:

3G HD-SDI數字矩陣兼容SMPTE259M/292M/344M/424M、DVB－ASI 270Mbps。支持SDI、DVB－ASI 、SD、HD等多種信號格式，可通過10Mb/s～3Gb/s碼率的數字信號，自動均衡功能和時鐘恢復功能保證信號的高質量傳輸。

    提供多速率數據時鐘恢復，適合143Mb/s、270Mb/s、360Mb/s、540Mb/s、1.483Gb/s、1.485Gb/s、3Gb/s等碼率，可以有效地去除長電纜造成的時鐘抖動。

產品特性:

① 兼容SMPTE259M/292M/344M/424M，支持DVB－ASI 270Mbps

② 規模128*128 64*64 64*32 64*8 32*32 32*16 32*8 8x8,8x4,,4x4,

③ 信號格式SDI，DVB－ASI

④ 自適應輸入均衡控制

⑤ 時鐘恢復功能

⑥ 具有外同步信號接口,使其在視頻信號的場消隱期間切換

⑦ 掉電記憶功能，保證數據丟失

⑧ 前面板按鍵操作和RS232、紅外遠程操作

外型尺寸:

產品 8 16路采用1U19英寸機箱

32 64路的采用4U插卡式 19英寸機箱

128路采用8U19英寸插卡式機箱

技術參數:

視頻格式:143Mbps/177Mbps/270 Mbps/360 Mbps/1.485Gbps/s/2.97Gbps/s

均      衡 ：Equalizes up to 120 meters of Belden 1694A at 2.97 Gbps

200 meters of Belden 1694A at 1.485Gbps or up to 400 meters of Belden 1694A at 270 Mbps

時鐘恢復：支持143Mb/s、270Mb/s、360Mb/s、540Mb/s、1.483Gb/s、1.485Gb/s、2.97Gb/s

阻        抗： 75Ω

反射損耗： >18db 143MHz－2.97G

幅        度： 800mv±5%

上升/下降時間： <270ps (20%～80％)

直流偏移： 0V ±0.5

過        沖： <10%

連接形式： BNC

交 流 電： 110-260VAC

功        率：<25W

操作

顯示：

矩陣的前面板有LCD顯示，顯示每路輸出對應的輸入。

A型LCD下面一排顯示1 2 3 4 5 6 7 8對應的8路輸出，上面一排顯示該路輸出對應的輸入。開機時會顯示矩陣的ID號，波特率和每路輸入的EDID信息。

B型LCD只顯示16路輸出對應的輸入，輸出的通道號在LCD邊框顯示。

C型LCD只顯示32路輸出對應的輸入，每行8路，一共4行。

切換：

每次切換需按2次鍵，第1次選擇輸出，第2次選擇輸入。按完第1次后LCD對應的輸出通道號會閃爍。如：將第1路輸入切換到第3路輸出，先按3，則第3路輸出對應的輸入會有光標閃爍，再按1，光標停止閃爍，第3路輸入對應的輸入會顯示1。

MENU鍵只用于出廠測試。
