熱銷硅膠導電條 導電條批發價格 硅膠導電生產供應商 可免費試樣
[廠家直銷硅膠導電條
紅色硅膠導電條批發價格
黑色四面導電硅膠條
硅膠導電條定制
導電硅膠條生產廠家]
深圳市硅膠導電條廠家
[廠家直銷硅膠導電條 紅色硅膠導電條批發價格 黑色四面導電硅膠條 硅膠導電條定制 導電硅膠條生產廠家]
郵箱：
手機：
- 分類： 硅膠導電條
- 型號： MR-硅膠導電條
- 形狀： 長方形 四方形/可按客戶要求生產定制
- 材質： 硅膠
- 顏色： 粉紅色 黑色
- 硅膠導電條： 優質
產品描述

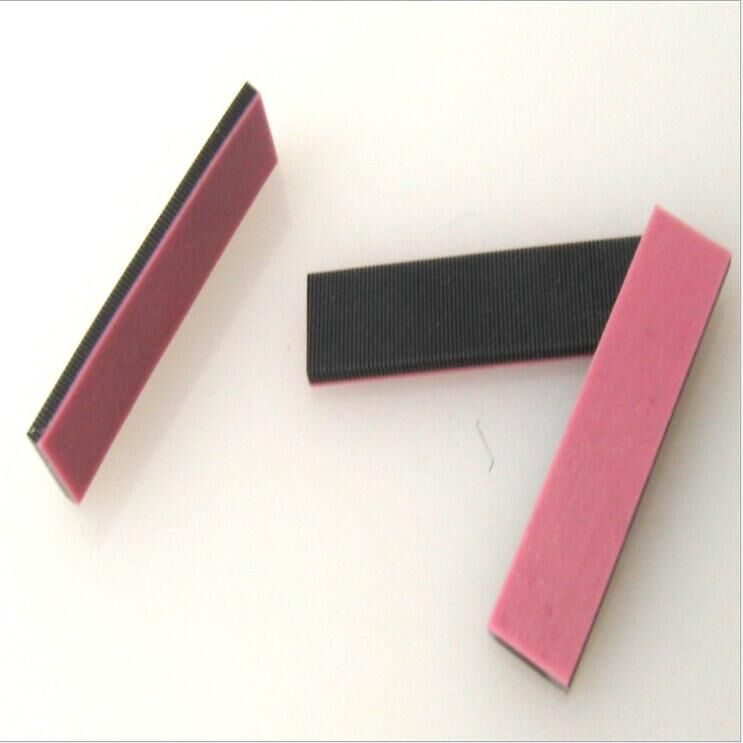

一、什么是導電斑馬條：導電橡膠連接器俗稱為導電膠條或斑馬條,由導電硅膠膜和絕緣硅膠膜交替分層疊加后熱烘烤硫化成型。導電橡膠連接器性能穩定可靠,柔軟及富彈性、生產裝配簡便，價格便宜，所以廣泛用于電子玩具、電話機、電子表、計算器、電子儀器儀表等產品的液晶顯示屏(ＬＣＤ)與線路板的連接
二、導電斑馬條的應用及方法
●使用此種連接方式時需要用一結構件將LCD與導電膠條和PCB版固定在一起
●因?yàn)殡姌O間距可以做的很小，所以適合驅動路數多的產品
三、 導電斑馬條的種類
四、導電斑馬條的尺寸及參數
尺寸：一般由：L×H×WPITCHCW
長×高×寬 P值 中導 這幾款數據組成
導電膠條連接器的幾何尺寸參數：
| 項目Item | 代號 | 單位 | 0.05p | 0.10p | 0.18p |
| P值Pitch | P | mm | 0.05±0.03 | 0.10±0.05 | 0.18±0.06 |
| 長:Lenght | L | mm | 1.0～20.0±0.15 20.1～50.0±0.2 50.1～100.0±0.3 100.1～200±0.5 | ||
| 高Height | H | mm | 0.8～5.0±0.1 5.1～10.0±0.15 10.1～30±0.2 | ||
| 寬Width | W | mm | 0.5～3.0±0.1 3.1～6.0±0.2 6.1～10.0±0.3 | ||
| 導電層厚 Conduct width | TC | mm | 0.025±0.02 | 0.05±0.03 | 0.09±0.04 |
| 絕緣層厚Insulator width | TI | mm | 0.025±0.02 | 0.05±0.03 | 0.09±0.04 |
| 中導厚 Core width | CW | mm | 0.2～1.0±0.05 1.1～4±0.1 | ||
| 紋路偏斜度 Lines lope | ≤2° | ||||
五、導電斑馬條的技術參數
1、壓縮比：一般斑馬條的壓縮比為高度（Ｈ）的9~15%，例如：導電條的高度為2ＭＭ，其理想的壓縮量約為0.2~0.3ＭＭ。
2、硬度：導電硅膠硬度為65度 絕緣層硬度為25度 兩邊紅色泡棉層硬度為18度
3、性 能：1、導電層電阻率（PV）：3-15Ωcm
2、絕緣層電阻（PVZ）:≥1012Ω
3、使用電流密度：2.5mA/mm2
4、使用環境：溫度-45-150℃ 相對濕度+25℃ 85％
單價只做為參考，不同的尺寸單價也不相同。歡迎您的來電咨詢！
標簽： 廠家直銷 紅色硅膠 黑色四面 硅膠導電 導電硅膠 廠家直銷硅膠導電條 紅色硅膠導電條批發價格 黑色四面導電硅膠條 硅膠導電條定制 導電硅膠條生產廠家 深圳市硅膠導電條 深圳市硅膠導電條廠家
￥2.80
電議
