供應管網壓力流量實時監測方案

一、概述：
從甲方提供的廠區布局圖的情況：整個廠區面積寬廣，管道和罐裝置密集，不利于信號的傳輸。根據實時監測點的位置要求和無供電電源的現狀，通過分析可以提供以下組網方案。
二、方案：

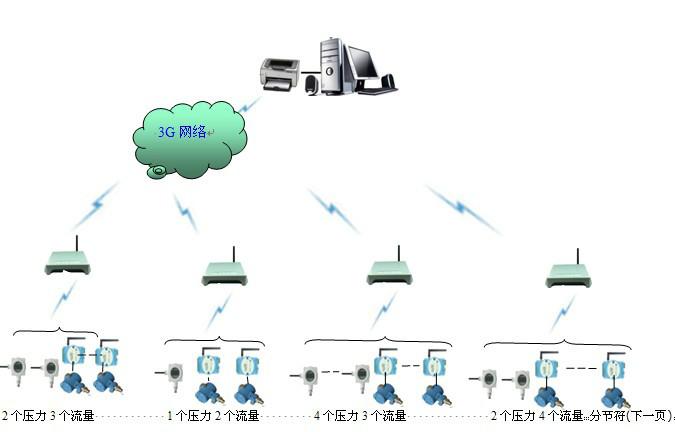

圖中畫紅色圓圈的地方為監測流量的點位置，藍色圓圈的地方為檢測壓力點的位置。根據這些點的分布情況和距離的遠近，系統方案描述如下面圖示：


　　整個廠區面積較寬廣，大于本產品的實際傳輸距離，加上廠區灌裝制較多，影響無線信號的傳輸距離，因此可分四個區域用KL-H1100來收集各個點的壓力和流量數據，每個區域無線接收器KL-H1100分別采集附近區域的各個點位的管網參數，KL-H1100把區域的壓力、流量的實時采集值再通過3G網路傳輸?shù)街醒肟刂剖?。為了確保數據采集可靠，每個采集點的信號與無線接收器KL-H1100可以根據實際距離和周圍信號的強弱的情況添加路由點來加強無線ZIBGEE信號的傳輸。大約每100米的距離添加一個無線JZH-000-12的路由器設備。匯集到KL-H1100的區域壓力、流量多點的數值通過3G網路 傳輸?shù)街醒肟刂剖业碾娔X中。在電腦上通過軟件實現對管網的壓力、流量實時數據和歷史數據的查詢和檢測。
提示：流量、路由器、KL-H1100是依靠太陽能電池供電的，壓力是采用鋰電池供電的。

三、產品簡介：
1、壓力變送器JYB-KB-CW2000：
是一款電池供電，基于ZIGBEE無線通信協議的高精度壓力變送器。
技術參數：


2、無線采集模塊JZH-314
采集、傳輸于一體設計的智能管理、智能傳輸模塊。同時可以采集4路4~20mA輸入信號。
技術參數：


3、太陽能電池 提供供電電源


4、無線接收器KL-H1100(物聯網網關)
實現節點與互聯網IP無縫信息傳遞的直連接產品。
技術參數


5、流量變送器 輸出為4mA~20mA信號
依據現場管道中液體的流速和安裝方式待選
6、無線路由器 JZH-000-12
本產品只有傳輸功能智能管理、智能傳輸模塊
技術參數
