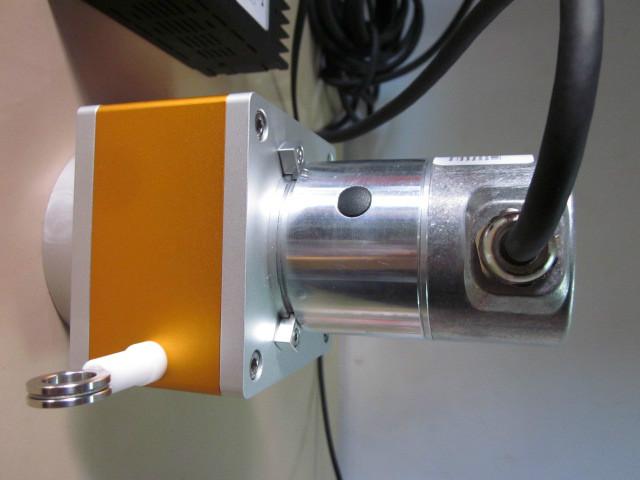

供應拉繩位移傳感器 高質量高精度 質保3年

拉繩位移傳感器的信號輸出方式分 為數字信號輸出和模擬信號輸出，

數字輸出型可以選擇增量旋轉編碼器、 *值編碼器等，輸出信號為方波 ABZ 信號或格雷碼信號，行程可以做到 15000 毫 米，線性精度最大

0.01%， 分 辨 力根據配置不同可以達到 0.001 毫 米/脈沖。

模擬輸出型可以選擇精密電位器、霍爾 編碼器、*值編碼器等，輸 出信號可以為 RS485,dp 總線，4－20 毫安、0－ 5 伏
、0－10 伏 、串行 SSI 和電阻信號等 ，行程可以達到 15000 毫
米 ，使用環境可以達到 IP65 的防護等級，-45℃～+105℃的寬溫度環境下使用。

工作原理和常用參數

拉繩式位移傳感器的功能是把機械 運動轉換成可以計量，記錄或傳送

的電信號。拉繩位移傳感器由可拉伸的 不銹鋼繩繞在一個有螺紋的輪轂上 ， 此輪轂與一個精密旋轉感應器連接在一 起，感應器可以是增量編碼器，絕

對（獨立）編碼器，混合或?qū)щ娝芰?/span>旋 轉電位計，同步器或解析器。

操作上，拉繩式位移傳感器安裝在固定位置 上，拉繩縛在移動物體上 。 拉繩直線運動和移動物體運動軸線對準 。運動發生時，拉繩伸展和收縮。

一個內部彈簧保證拉繩的張緊度不變。 帶螺紋的輪轂帶動精密旋轉感應器 旋轉，輸出一個與拉繩移動距離成比例 的電信號。測量輸出信號可以得出 運動物體的位移、方向或速率。

常用參數有測量行程、輸出信號模 式、線性度、重復性、分辨率、線 徑規格、出線口拉力、往返速度、 重量、輸入電阻值、功率、工作電 壓、工作溫度、震動、防護等級等。

拉繩位移傳感器應用

拉繩位移傳感器特別適合直線導軌系統 ，液壓氣缸系統、試驗機、伸

縮系統，倉儲位置定位，壓力機械，造紙機械，紡織機械，金屬板材機械， 包裝機械，印刷機械，水平控制儀，建筑機械等相關尺寸測量和位置控制 ， 特別適合電液伺服液壓試驗機的控 制。完全可以替代光柵尺，其它應

用場合可以定制，完全可以實 現低成本的高精度測量。

LS88
系列                             拉繩位移傳感器

使用安裝注意事項

1．利用底部 4 個 固定螺絲孔,依現場及機器安裝空間設施需要,直接安

裝或另加保護或其他機械使用．

2．不銹鋼索安裝時,須注意 水平角度,亦 即盡量使鋼索由出線口至移動 部位之機構,于 工作時水平滑動，  保持最小角度（容許偏差+/-30）以 確保 量測精度及鋼索之壽命．

3．鋼索本體是不銹鋼加涂氟層 ,請 勿讓其受外力的割傷﹑燒損﹑撞擊 等不當之事發生：過量的粉塵﹑積屑或 是足以破壞鋼索的物品貯留于內部 的滑輪或出線口將造成鋼索破損,導致運轉不順的故障．

4．未安裝于工作臺或固定坐前 ,請 勿用手或是其它產品將鋼索拉出并 讓其瞬間自行彈回．此舉將造成鋼索斷裂,傷害本體結構及人身安全．

5． LS88-S 和 LS55-M 系 列 產 品的往復運動的瞬間加速不可超過 1 米 /秒 ； LS130-L 和 LS190-P 系 列 產品的往復運動的瞬間加速不可超過

0.5 米/秒；此舉將造成鋼索斷裂，恕本 公司不承擔此范圍以外的責任．

6．若使用于非直線運動的機構 ,請 加裝適當?shù)幕嗊\(yùn)轉．

7．若使用于環境惡劣或特殊場合 ,請 自行加裝保護機構或與本公司工 程部、經銷商洽談、否則造成產品損壞 ,本 公司不予以負責．

產品推薦

拉繩位移傳感器分為數字輸出型和 模擬輸出型兩個產品類。數字輸出

型可以選擇增量旋轉編碼器、絕對   拉繩位移傳感器

值編碼器等，輸出信號為方波 ABZ 信號或格雷碼信號，行程可以做到

2000mm，線 性 精度最大 0.05%，分辨力根據配置不同可以達到 0.003mm/ 脈沖。

模擬輸出型可以選擇精密電位器、 霍爾編碼器、*值編碼器等，輸

出信號可以為 4－20mA、 0－ 5V、1－5V、 0－ 10V、 串行 SSI 和 電阻信號等， 行程可以達到 3000 毫米，使用環境最 大可以達到 IP65 的防護等級，

-45℃～+105℃的寬溫度環境下使用。

本系列拉繩位移傳感器特別適合直 線導軌系統，液壓氣缸系統、伸縮 系統，倉儲位置定位，壓力機械，造紙 機械，紡織機械，金屬板材機械，

包裝機械，印刷機械，水平控制儀，建筑機械等相關尺寸測量和位置控制 。 在試驗機行業屏顯、數顯系統上應用也 較為廣泛，其它應用場合可以定制












































































































	LS88 系列                             拉繩位移傳感器
	技術參數
類型		數字輸出	模擬輸出
傳感器類型		增量型編碼器、*值編碼器	精密電阻、值編碼 器、角位移
電阻值		無	5k、10k
鋼絲繩		進口涂塑鋼絲繩	進口涂塑鋼絲繩
拉線速度		1000mm/s    （MAX）	1000mm/s    （MAX）
測量行程		0~50000mm	（0－2000mm）
分辨力		0.03、0.012、0.006、0.003 mm/脈沖	理論無限小
精度		0.05%FS	0.1%FS、0.2%FS、0.5%F   S
響應頻率		300 K  Hz
輸出		長線驅動、推拉輸出、SSI、格雷碼	4－20 毫安、0－5v、1   －5v、0－10v
工作電壓		DC5V、DC5-26V	24v
外殼材質		進口鋁合金，表面氧化處理、耐磨防腐蝕
重量		540g
出線口拉力		4-5N
抗  震  動		10HZ    到  1500HZ，10G
電纜長度		4 米（可接受定制）
工作溫度		-25℃～+85℃	-25℃～+85℃
