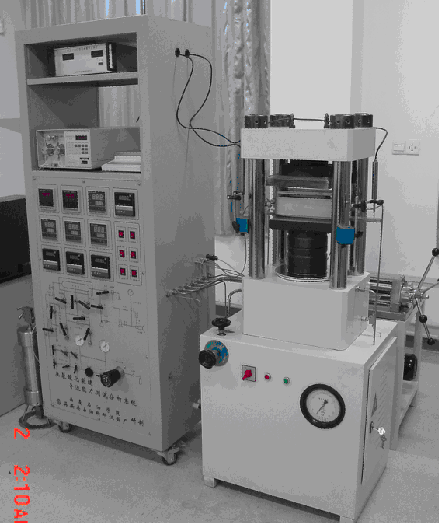

供應支撐裂縫導流儀

儀器功能
裂縫導流儀是按照API標準研制的。它可以在標準實驗條件下模擬井下壓力、評價裂縫支撐劑的液體或氣體導流能力，從而對各種支撐劑、壓裂液進行
性能對比，測試方法如下：
用液壓機對裝有支撐劑的測試室施加不同的閉合壓力，使支撐劑處半穩定狀；對支撐劑層注入試驗液，對每一閉合壓力下的裂縫寬度、壓差等進行計量；
用達西公式計算支撐劑層的滲透率和裂縫導流能力。重復此過程知道所要求的各種閉合壓力和流速都被評估。將測試室加熱到油藏溫度，再對支撐劑層進行測試
基本特點
儀器自動采集壓差、位移、流量、溫度等參數，并能自動進行數據處理，
計算不同閉合壓力下的導流能力。
一種閉合壓力的三個流量試驗完畢后儀器能自動轉到下一個閉合壓力，繼續實驗。
閉合壓力自動補償，由于支撐劑變形或其他原因引起閉合壓力下降，壓力補償系統能自動補償，維護閉合壓力在一定范圍內變化。
閉合壓力下三種流量自動轉換，一種流量測試完畢后儀器自動轉換到下一個流量進行測試。
手動與自動兩種操作功能。
可模擬地層條件，采用巖模代替鋼板進行支撐劑導流能力。
導流室可以完成至少一周的導流實驗。
主要技術指標
液體流速范圍：0.01～10ml/min
測試壓力：10MPa
操作溫度：室溫～200℃
閉合壓力：0～120MPa
支撐劑厚度：0.25～1.27cm
液體壓差：△P（0～10KPa）、0～300KPa、精
度0.25％F·S
氣體流量計量程：0～500ml/min 0～3000ml/min
導流能力：0～1200μ㎡.cm
滲透率：0～3000μ㎡
位移： 20mm，準確度0.003mm
工作液體：油、氣、水、壓裂液等。
儀器的結構組成
本儀器有以下各部件組成
符合API標準的線性流導流室，測試面積64.5cm，
支撐劑上、下端可加巖模。附拆卸工具。
液壓機及壓力補償系統
線性位移傳感器
試驗液體驅動系統，包括驅替泵及儲液容器等
壓差計、壓力傳感器
回壓調節系統
天平
加熱及溫控系統
真空系統
自動控制系統
數據采集與處理系統
氣體流量計
