浙江杰能環?？萍荚O(shè)備有限公司

——沖孔機機械設備說明

目錄

1、設備簡介

我公司生產的FRANCO法蘭科沖孔機是引進的臺灣機械與電子技術的結合體。其產品具備人工智能化，大大提高生產效率的同時又提高了加工精度，且避免了生產中的主觀因數（工作心情、工作疲勞度、工作厭倦度）帶來的生產作業的不穩定性和生產作業的安全隱患。

傳統的管材加工（沖孔）需要兩個工人各做，我們先假設管材規格正常，工人操作無誤；再忽略操作的行為公差，忽略操作強度帶來的生產疲倦，需要5分鐘以上才能完成一根管材的沖孔加工。

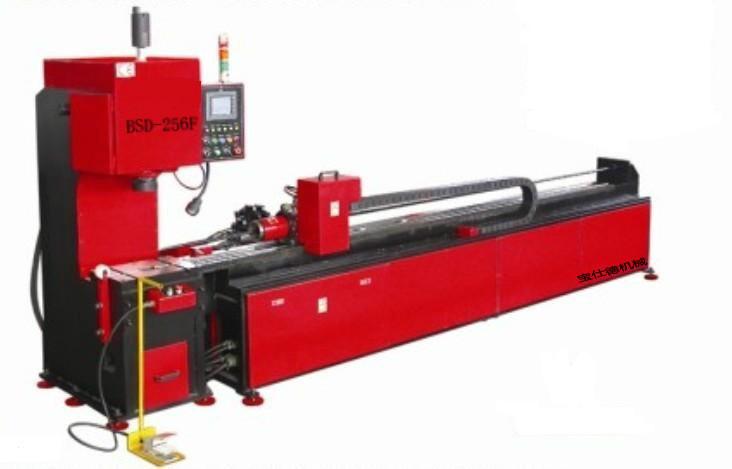

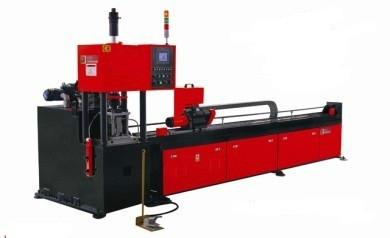

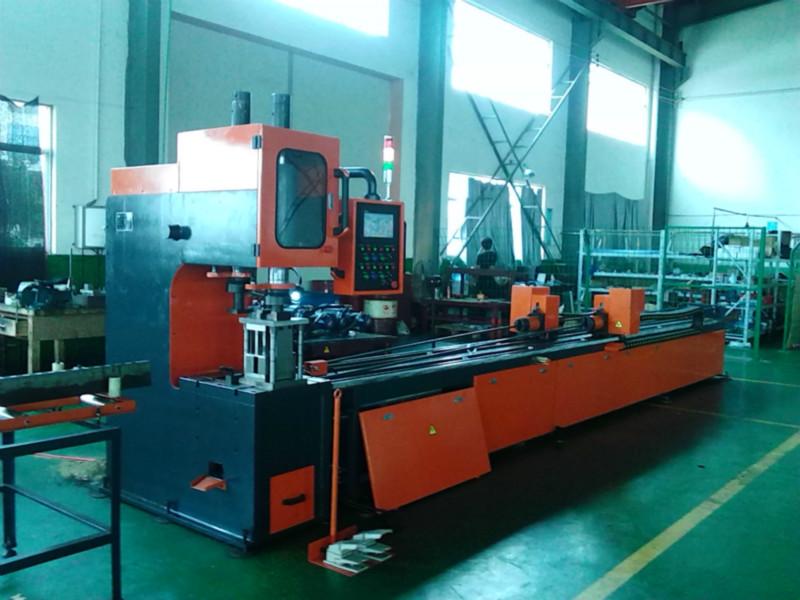

而新型的FRANCO-256自動沖孔機具備自動送料機構；一個工人（單）雙線同時啟動，允許同時進行兩種類型管材加工，傻瓜式操作，尺寸定位，只需一分鐘就可完成管子的沖孔加工；無公差、忽略勞動強度帶來的人工延時滯后。

同時能降低整個生產車間的生產能耗和噪音。

2、設備生產工藝流程

3、FRANCO-256型性能特點

控制系統

界面顯示

附模組儲存記憶功能

機架採強力復合式組合，零組件厚實堅固耐用；

產品的制造，安裝，驗收都經過嚴格控制；

IS9001-2008質量體系認證，對產品的質量有更高的保障。

主要組成有：A、油壓系統、

            B、PLC控制系統、

            C、送料系統、

            D、沖孔模具

A、油壓系統：

★工作壓力無段調整，油壓回路采用差動式設計，搭配低極數頻率設計之油泵馬達，有效降低噪音聲響，進而增加馬達效能及壽命。

★油缸下降作動時，采用快速轉慢速設計，高速下降、低速加工、高速回升之特性，以增進沖孔時工件成型之穩定性。

★距離調整采用數據尺設計，適定慢速位置，下限位置，使其操作準確及簡易明了。

★油缸行程150mm（沖程可定位）喉深600mm，模座前后調整150mm采用日制數據尺，度無極可調。

B、可編程邏輯控制器（PLC）具有以下鮮明的特點。                                     　　
★系統構成靈活，擴展容易，以開關量控制為其特長；也能進行連續過程的PID回路控制；并能與上位機構成復雜的控制系統，如DDC和DCS等，實現生產過程的綜合自動化。 　

★使用方便，編程簡單，采用簡明的梯形圖、邏輯圖或語句表等編程語言，而無需計算機知識，因此現場調試容易。另外，可在線修改程序，改變控制方案而不拆動硬件。 　　

★能適應各種惡劣的運行環境，抗干擾能力強，可靠性強，遠高于其他各種機型。

★結合TFT人機S-TOUCH界面，使操作得心應手、事半功倍！

C、送料系統

   伺服馬達定位結合Numerical控制，使其加工精度極其穩定、可靠。

           客戶根據自身加工特點可選配氣動夾緊和液壓夾緊兩種類型。

                    可自由選擇單邊進料和側邊進料兩種方式，因地制宜。

雙側邊進料方式

單邊進料方式

D、沖孔模具

  ★雙線沖孔機可以同時使用兩種不同類型模具，雙模具設計使工作多快好??！

                                     雙模具設計

  ★附模組儲存記憶功能

100組附模記憶功能，隨時調用，提供VIP客戶迅捷服務！

  ★模具保護

　　一體式設計，采用特種模具鋼材制作，壽命、精度高，結構更安全

　　        安裝簡易，不需要經過專業的培訓也可以安裝調試

　　              的Numerical控制，使模具使用壽命更長

　　                     刀頭5萬次無損沖孔，30萬余次沖孔壽命

4、傳統沖孔機械與法蘭科性能對照表

5、配置單

6、主要技術參數

6、公司簡介

    6.1基本概況

 浙江杰能環保科技設備有限公司

  是一家集科研、設計、制造、銷售、服務于一體的現代化。

 公司以“效能提升解決方案供應商”為目標，專業化分工經營，公司以下設機構杰能研究院為橋梁，長期與各大院校、研究機構保持密切的交流與合作，組建了一支研發—設計—生產—營銷—服務—管理的團隊。

通過這些資源的深度整合，使之貫穿于整個設計、生產、經營全過程，創造出了內在品質、外觀設計、全方位統一和諧的高科技環保產品。

公司被評為：“中國環保行業影響力品牌”、

           “金華市”、

           “蘭溪市*企業”，

   并榮獲：“省重質量守承諾創品牌三滿意單位”、

          “重質量守誠信*單位”

          “浙江省產品質量達標AAA單位”

          “中國環保行業發展?jié)摿ζ髽I(yè)”

          “蘭溪市創新企業”

                               等多項榮譽。

      的品牌，杰出的性能。優良的服務，合理的價格，是我們對廣大客戶的承諾。

6.2價值戰略

   同時杰能科技是中國的機械制造加工效能解決方案的供應商和先行者。我們致力于構筑行業規范，始終為客戶的需求持續創新，與客戶開放合作，提供可持續發展道路！在水處理設備領域、耗電機械加工（加熱）設備、自動沖孔機械的改造等領域構筑了解決方案優勢。我們致力于為企業和消費者等提供有競爭力的成本控制解決方案和服務，持續提升客戶市場競爭力，為客戶創造價值。

       我們以節約就是環保為理念，運用機械和電子自動化領域?qū)I(yè)經驗，降低能源消耗，為后代生存環境居安思危。杰能環保科技通過綠色解決方案以應對氣候變化的挑戰，幫助客戶及其他行業降低能源消耗和二氧化碳排放，創造更好的社會、經濟和環境效益。
