鏈式SVG案例分析
SVG：Static Var Generator 靜止無功發(fā)生器。該裝置產生無功和濾除諧波是靠其內部電子開關頻繁動作產生無功電流。SVG分為電壓型橋式電路和電流型橋式電路兩種類型。
案例分析：
華東某公司，設備容量10MW，主電路采用H橋多單元級聯，每相采用12單元。主電路輸出采用星型接線，，IGBT開關頻率選取為1KHZ，輸出電壓10KV，每單元直流側電壓設置為850VDC，波
動允許為85V，輸出電感阻抗標幺值為15%。
額定線電壓 =10KV (有效值)；
額定相電壓 =5774V(有效值)；
額定容量 =10MVA；
額定相電流 =10M/3/5774=577A(有效值)；
每相選定12個單元，即N=12；直流側電壓設定850V。取ΔU=85V
IGBT的選?。合嚯娏饔行е禐?span>577A, 峰值為：577*1.414=816A
要求選定的模塊留1.5倍的裕量，
則有效值577*1.5=866 峰值為：1224A
可選用英飛凌的FF1000R17IE4 總數量為36個
DC-LINK電容的選取：C=1.15Un*In/N*ω*Vdc* △V
得出：C=14.06Mf 所以總共電容選取為C*36=506.4Mf

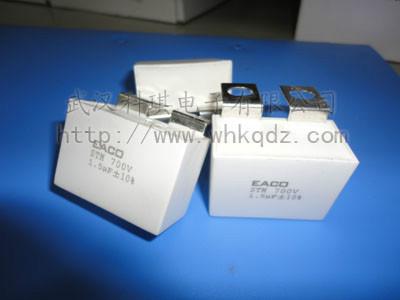

客戶實際采用:電容為SHE-1200-470-FS(1200V/470uf)的薄膜電容，每個單元30只并聯。
總共使用的電容為：470uf*30*12*3=470uf*1080(只)= 507600uf。
