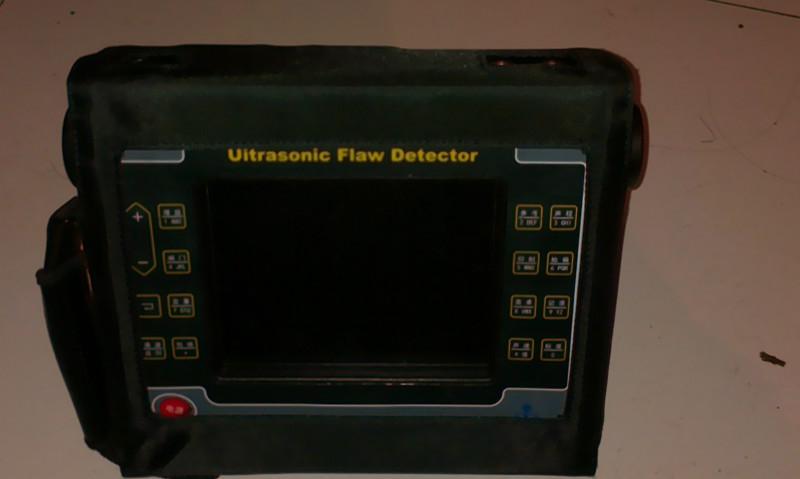

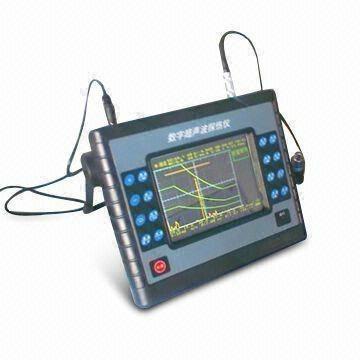

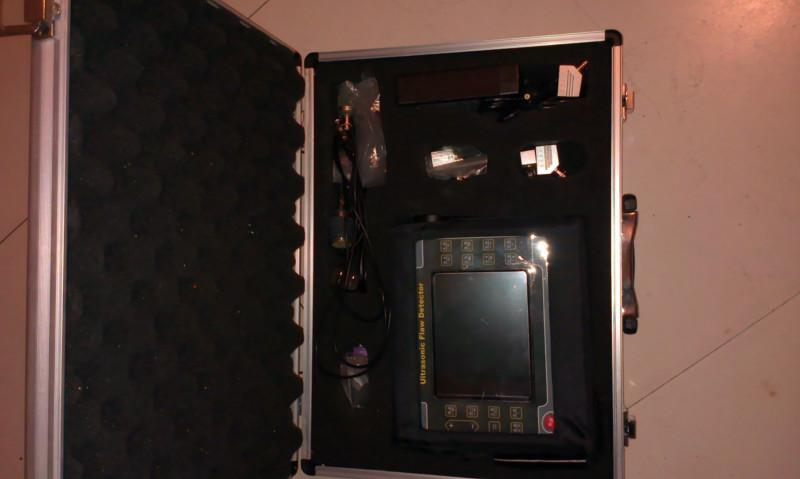

供應超聲波探傷儀TAKK5880

特點:

內置探傷標準，可自由調出;

可自動生成探傷報告;

真彩：多種顏色可選，亮度可調;

大容量，高性能鋰電池連續工作時間

達8-12小時;

90個探傷通道;

體積小，重量輕，便于現場操作;

高速USB和RS232兩種接口與計算機通訊;

符合IP65防護等級，防雨防塵，防油，防潑濺;

主要功能：

自動測試探頭零點，K值，前沿及材料聲速;

顯示缺陷回波位置（深度d、水平p、距離s、波幅、當量dB、孔徑ф值）;

三種標尺（深度d、水平p、距離s），滿足不同的探傷標準要求和探傷工程師的標尺使用習慣；

增益：自動將波形調至屏高的80%，大大提高了探傷效率;

φ值計算：直探頭鍛件探傷，找準缺陷波自動換算孔徑ф值;

DAC、G曲線自動生成并可以分段制作，取樣點不受限制，并可進行修正與補償，滿足任意探傷標準；

自動計算回波參數；

放大接收

時鐘記錄

硬件實時采樣：200MHz，波形高度保真；

閘門信號：?jiǎn)伍l門，峰值或邊緣讀數；

增益調節：手動調節110dB（0.1dB、0.5dB、

1dB、2dB、6dB、12dB步進）或自動調節至屏高的80%

實時探傷日期、時間的跟蹤記錄，并存儲

控制接口

高速USB、RS232兩種接口與計算機通訊

技術參數

探傷功能

曲線包絡和峰值記憶：實時檢索并記錄缺陷波

φ值計算：直探頭鍛件探傷找準缺陷波自動換算

動態記錄：實時動態錄制波形，并可存儲、回放

缺陷定位：實時顯示水平值L、深度值H、聲程值S

缺陷定量：實時顯示SL、EL、GL、RL定量值

實時顯示孔狀缺陷Φ值

缺陷定性：通過波形，人工經驗判斷

曲面修正：曲面工件探傷，修正曲率換算

B型掃描：實時掃查，描述缺陷橫切面

聲光報警

閘門報警：進波報警、失波報警

DAC報警：自由設置SL、EL、GL、RL報警

數據存儲

90個探傷通道，存儲預先調校好各類探頭與

儀器的組合參數，自由輸入任意行業探傷標

準，方便存儲、調用、與計算機通訊；

標準內存30000個厚度值和300幅A掃波形
