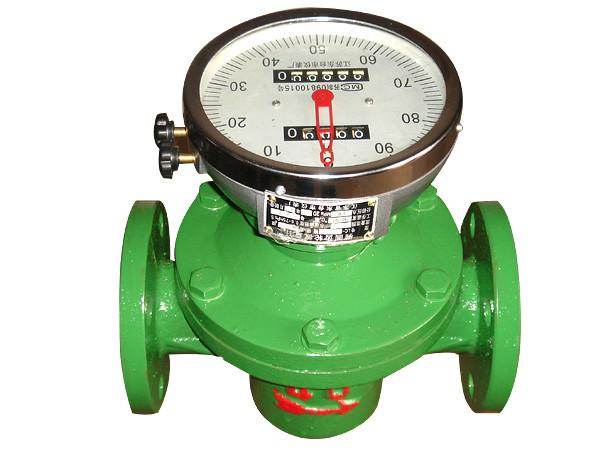

供應SZY-LC型橢圓齒輪
淮安市型橢圓齒輪廠家
價格： 電議
物流： 暫無物流地址| 買家支付運費
可銷售總量： 0件
手機： 15052699605 郵箱： 75232832@qq.com
傳真： 0517-86969158 地址： 江蘇 淮安市
郵箱：
手機：
SZY-LC型橢圓齒輪流量計是一種容積型測量儀表，主要由計量殼體、橢圓齒輪轉子和傳動部件組成。用于管道中液體流量連續或間斷測量和控制的儀表。它具有量程范圍大、優異的準確度、壓力損失小、粘度適應性強、能測量高溫高粘液體、標定方便、安裝簡易等優點。適用于原油、化工、化纖、交通、商貿、食品、醫藥衛生、科研和軍事工業中流量的計量。橢圓齒輪流量計可現場指示累積流量、瞬時流量，單次流量等，亦可輸出脈沖信號、4-20mA或1-5V模擬信號、4-20mA+HART、MODBUS、支持232，485通訊等。與中儀機械批控器或電子批控器組合，可實現不同型式的灌裝，批控等多種功能。
二：功能框圖
三：特點
流量計所有零件表面均經精密加工而成，無鑄造表面，表面光潔美觀。
流量計采用設計，無須專業人員即可現場拆卸再裝，且再裝后，不改變原有計量精度。
流量計采用防水設計。
流量計現場可顯示累積流量、瞬時流量、單次流量等。
流量計執行標準：NIST（美國技術標準局專業標準）
ZBN12001-87《容積式流量計通用技術條件》
QB/SML01-2001《橢圓齒輪流量計》
四：技術指標
允許基本誤差:±0.1% 、±0.2% 、±0.5%
公稱通徑DN（mm）:4～300
公稱壓力PN（M.Pa）:鑄鐵（A）、不銹鋼（P） 1 .0 、1.6、2.5、4.0、6.3
鑄鋼（E）2.5、4.0、 6.3 、9.6
被測液體溫度:低溫型：-40～ +60℃ 常溫型-10℃～ +80℃
中溫型-10℃～ +200℃高溫型-10℃～ +300℃
被測液體粘度(mPa.s):0.3～ 50000
管道連接:GB/T9118-2000(中準法蘭)；NIST（美準法蘭）；
BSPT（英準管螺紋）：NPT（美國推拔管螺紋）；
現場顯示：99999,999 L（累計流量）9999,999.9 L（單次流量）
9999,999.9 L（瞬時流量）
輸出信號：脈沖信號、4～20mA、1-5V、4～20mA +HART協議、MODBUS
支持RS232、RS485通訊（任選）
防爆等級：EXiaIIBT5EXiaIICT5防護等級：IP65
五:主要零件材料組合
| 主要零部件名稱 | 材料組代碼 | ||||||||||||||||||
| F1 | F2 | F3 | F4 | F5 | F53 | ||||||||||||||
| 鑄鐵 | 鑄鋁 | 銅基合金 | 鑄鋼 | 鑄鐵 | 銅基合金 | 鑄鐵 | 鑄鋁 | 不銹鋼 | 鑄鋼 | 鑄鐵 | 不銹鋼 | 石墨或不銹鋼 | 304不銹鋼 | 石墨 | 不銹鋼 | 316L不銹鋼 | 不銹鋼 | 石墨 | |
| 殼體 | ● |
|
| ● |
|
| ● |
|
| ● |
|
|
| ● |
|
| ● |
|
|
| 齒輪 | ● |
|
|
| ● |
|
| ● |
|
|
| ● |
| ● |
|
| ● |
|
|
| 蓋板 | ● |
|
|
| ● |
| ● |
|
|
| ● |
|
| ● |
|
| ● |
|
|
| 軸承 |
|
| ● |
|
| ● |
|
| ● |
|
|
| ● |
| ● | ● |
| ● | ● |
| 推 薦 使 用 條 件
| 工作壓力< 1.6MPa，介質要求清潔，對鋼、鐵不具有腐蝕性的介質 | 工作壓力>1.6MPa，介質要求清潔，對鋼、鐵不具有腐蝕性的介質 | 工作壓力< 1.6MPa，介質粘度較差的液體（如）或者自流場合 | 工作壓力>1.6MPa，介質要求有一定的清潔度或腐蝕性， | 酸、堿、鹽、水等各種介質
| ||||||||||||||
流量范圍:
六、型號代碼
| 公稱通徑 （mm） | 0.2級 | 0.5級 | ||||
| 流量范圍 ( m3/h) | 流量范圍( m3/h) | |||||
| 被測液體粘度( mPa.s) | 被測液體粘度(mPa.s) | |||||
| 0.8-2 | 2-8 | 8-200 | 0.8-2 | 2-8 | 8-200 | |
| 4 | 0.03-0.1 | 0.025-0.1 | 0.015-0.1 | 0.025-0.1 | 0.015-0.1 | 0.01-1 |
| 6 | 0.07-0.2 | 0.05-0.2 | 0.03-0.2 | 0.05-0.2 | 0.03-0.2 | 0.02-0.2 |
| 8 | 0.10-0.3 | 0.08-0.3 | 0.06-0.3 | 0.08-0.3 | 0.06-0.3 | 0.03-0.3 |
| 10 | 0.15-0.4 | 0.1-0.4 | 0.08-0.4 | 0.15-0.4 | 0.08-0.4 | 0.04-0.4 |
| 15 | 0.5-1.5 | 0.35-1.5 | 0.2-1.0 | 0.35-1.5 | 0.30-1.5 | 0.15-1.5 |
| 20 | 1-3 | 0.6-3 | 0.42-2.1 | 0.75-3 | 0.5-3 | 0.3-3 |
| 25 | 2-6 | 1.2-6 | 0.84-4.2 | 1.5-6 | 1-6 | 0.6-6 |
| 40 | 5-15 | 3-15 | 2.1-10.5 | 3-15 | 2.5-15 | 1.5-15 |
| 50 | 8-24 | 4.8-24 | 3.36-16.8 | 4.8-24 | 4-24 | 2.4-24 |
| 80 | 20-60 | 12-60 | 8.4-42 | 12-60 | 10-60 | 6-60 |
| 100 | 34-100 | 20-100 | 14-90 | 20-100 | 16-100 | 10-100 |
| 150 | 60-200 | 40-200 | 20-170 | 40-200 | 30-200 | 20-180 |
| 200 | 120-360 | 80-360 | 60-320 | 80-360 | 50-360 | 36-360 |
| 250 | 180-600 | 120-600 | 50-540 | 100-600 | 80-600 | 50-500 |
| 300 | 300-1000 | 200-1000 | 80-800 | 200-1000 | 120-1000 | 80-800 |
| 0.1級流量范圍，根據具體使用條件請致電本公司咨詢 | ||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 7 | 8 | 9 | 10 | 11 | |||
| 基本 型號 | 公稱 通徑 | 準 確 度 | 壓 力 級 別 | 溫 度 級 別 | 顯示形式 | 輸出信號 | 批控形式 | 材料組別 | 接口形式 | 外供電源 | 內容含義 | |||
|
|
| 橢圓齒輪流量計系列 | ||||||||||||
|
| 1/8” | 1/8”--20”選擇一種或以mm | ||||||||||||
|
| 0.1 | 準確度0.1級(或0.2、0.5) | ||||||||||||
|
|
| S1 | 公稱壓力0.6M.Pa | |||||||||||
|
| S2 | 公稱壓力1.0M.Pa | ||||||||||||
| S3 | 公稱壓力2.5M.Pa | |||||||||||||
| S4 | 公稱壓力4.0M.Pa | |||||||||||||
| S5 | 公稱壓力6.3M.Pa | |||||||||||||
| S6 | 公稱壓力6.3M.Pa | |||||||||||||
| S7 | 公稱壓力10M.Pa | |||||||||||||
| S8 | 公稱壓力15M.Pa | |||||||||||||
|
| M1 | 測量介質溫度：-40—+60℃ | ||||||||||||
|
| M2 | 測量介質溫度：-10—+80℃ | ||||||||||||
| M3 | 測量介質溫度：-10—+200℃ | |||||||||||||
| M4 | 測量介質溫度：-10—+300℃ | |||||||||||||
|
| N | 現場無顯示 | ||||||||||||
|
| T | 現場顯示累積流量 | ||||||||||||
| I | 現場顯示瞬時流量 | |||||||||||||
| L | 現場顯示單次流量（回零計數） | |||||||||||||
| Y | 現場大字碼回零計數器 | |||||||||||||
| P |
| 脈沖輸出 | ||||||||||||
|
| 4 | 4-20mA輸出 | ||||||||||||
| H | 4-20ma+HART協議 | |||||||||||||
| V | 1-5V輸出 | |||||||||||||
| 3 | 232通訊協議 | |||||||||||||
| 8 | 485通訊協議 | |||||||||||||
| M | MODBUS協議 | |||||||||||||
|
| C1 | 機械批控器 | ||||||||||||
|
| C2 | 電子批控器 | ||||||||||||
|
|
| F1 | F1—F53見零部件材料組合表 | |||||||||||
|
| J1 | NPT 美國推拔管螺紋 | ||||||||||||
| J2 | SPT英準管螺紋 | |||||||||||||
| J3 | 中準法蘭 | |||||||||||||
| J4 | NIST美準法蘭 | |||||||||||||
|
| V | 按5V、12V、24V、36V等填寫 | ||||||||||||
| 橢圓齒輪流量計(普通式)
| |||||||||||||||||||||||||||||||||||||||||
| SZY-LC系列輕型橢圓齒輪流量計，是我公司根據市場需要，研制成功的流量計。該產品設計新穎，結構合理。具有重量輕、精度高特點，可廣泛用于石油、化工、醫藥衛生等部門的流量測量。 產品特點 n 測量精度高、流量范圍寬、重復性好 n 螺旋轉子轉動均勻、震動小、壽命長 n 對被測液體的粘度變化不敏感，尤其適合于粘度較高液體的測量 n 結構簡單、外形尺寸小、重量輕 n 安裝容易，表前不需安裝直管段 技術參數
| |||||||||||||||||||||||||||||||||||||||||
主營： 孔板流量計 智能渦輪流量計 智能電磁流量計
產品特點：
SZY-LC-A型 鑄鐵橢圓齒輪流量計，廣泛用于各種油品及對鑄鐵不腐蝕液體介質的計量
SZY-LC-E型 鑄鋼橢圓齒輪流量計，用于高壓、低腐蝕性介質的計量
SZY-LC-B型 廣泛用于有較強腐蝕性液體介質，如酸、堿、鹽及有機化合物等的計量
◆技術數據
普通鑄鐵型（A）、鑄鋼型（E）、不銹鋼型（B） 標簽： 淮安市型橢圓齒輪 淮安市型橢圓齒輪廠家
