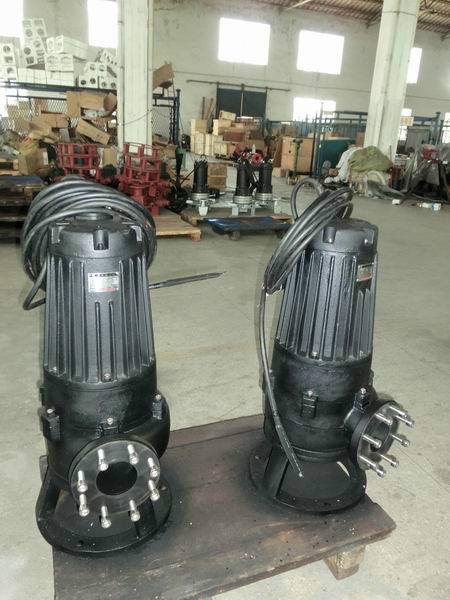

供應WQ15-30-3潛水排污泵

WQ系列抗堵塞潛水排污泵

產品特點

WQ系列為單葉片、多葉片或多流道潛水排污泵，適用于揚程較高的工況。電機采用水套式循環水冷卻系統，能保證電泵在無水（干式）狀態下可靠運行。獨有的電機防凝露裝置，能自動地對電機進行除濕，確保電機絕緣在高濕環境下保證在300MΩ以上，使電機正常、可靠運行。自動保護系統具有多功能的運行顯示，能對各種運行狀態集中控制，并進行有效地保護。

產品用途

主要用于市政工程、污水處理環保工程、工業建筑、賓館、、人防、礦山等行業，可用于排送帶固體顆粒及各種長纖維的污水、廢水、雨水和城市生活用水。

使用條件

    1、海拔不超過2000m,環境溫度50℃，介質的PH值在6-9之間，液體密度不超過1150㎏/m3；長期潛水運行，潛水深度一般不超過20m。

2、運行時泵不得低于液位，參見安裝尺寸圖中的；▼液位（含自動冷卻系統）。如無自動冷卻系統，運行時液位不得低于泵全高的2/3。

    3、額定電壓為380V,額定頻率為50HZ。在額定電壓和額定頻率的偏差不大于5%時，電機才能正常運行。

    4、通過泵的固體顆粒的直徑不得大于泵體排出口直徑的50%。

旋轉方向

從泵吸入口看，葉輪為逆時針方向旋轉。

設計結構

1、設計采用大通道水力部件，能夠通過一定直徑的顆粒，實現無阻塞排污；

2、電機絕緣等級F級，電機腔內溫度可達135℃，防護等級IP68；

3、電機線圈繞組內設有兩組熱敏開關，設定溫度125℃，有效防止電機過熱；

4、采用高質量機械密封，材質為碳化硅碳化鎢或碳化鎢碳化鎢；

5、采用進口NSK軸承，軸承使用壽命大于100000小時；

6、軸密封系統有一油室，設置在軸承座與電機和液體之間，有潤滑和冷卻密封裝置的作用，油室內裝有泄露保護器，一旦機械密封失效，油室進水，便可報警；7、潛水密封電纜采用獨特設計及特殊硫化處理，有效防止電纜漏水；

8、泵軸采用AISI420不銹鋼，電機轉子及葉輪進行動平衡檢測，整機運行平穩。
