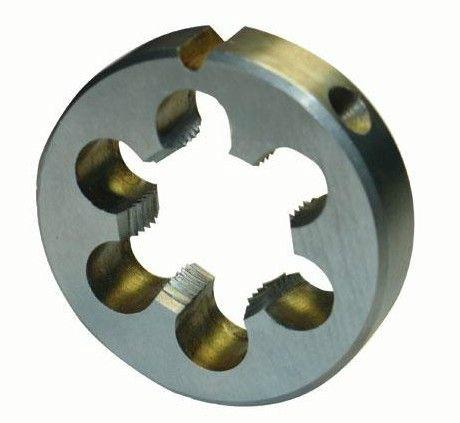

供應廠價批發HSS高速鋼M1-M52圓板牙

圓板牙定義

板牙相當于一個具有很高硬度的螺母，螺孔周圍制有幾個排在螺孔的排屑孔,一般兩端磨有切削錐。板牙按外形和用途分為圓板牙、方板牙、六角板牙和管形板牙。其中以圓板牙應用最廣，規格范圍為M 0 .25 ～M68毫米。當加工出的螺紋中徑超出公差時 ，可將板牙上的調節槽切開，以便調節螺紋的中徑。板牙可裝在板牙扳手中用手工加工螺紋，也可裝在板牙架中在機床上使用。板牙加工出的螺紋精度較低，但由于結構簡單、使用方便，在單件、小批生產和修配中板牙仍得到廣泛應用。

板牙分類

　　板牙按外形和用途分為圓板牙、方板牙(四方板牙)、六方板牙(六角板牙)、管形板牙和管子板牙.其中以圓板牙應用最廣，規格范圍為M0.25～M68mm.圓板牙、六方板牙國家均有，但五金市場上一般只能買到圓板牙，很難買到六方板牙，更別說四方板牙了.由于四方板牙沒有，生產廠家更少，且外觀也不盡相同.但是，四方板牙在維修和安裝機器設備中，卻非常有用.例如，安裝機床時，地腳螺栓的螺紋往往容易損壞，一般單位只有圓板牙，圓板牙必須要板牙架才能套絲，而板牙架非常大，又占空間，機床地腳處無法套絲.此時，只要把圓板牙在砂輪上改磨成四方板牙即可，然后用活動扳手就可套絲了.單位曾大修近50臺機床，由于安裝不當，大量地腳螺栓損壞，就是用此方法套的絲。

圓板牙使用方法

　　用圓片板牙加工螺紋時，呈半切削半擠壓狀態。板牙的內徑和中徑為切削部分，尤其是板牙內徑要承受較大的切削力，因此必須具有一定的強度和切削能力。考慮到板牙切削出的螺釘與螺孔配合時應有一定的間隙，并考慮到磨損量，故設計板牙時，應使內徑和中徑小于螺紋內徑、中徑的標稱尺寸。jmM0.8的螺紋內徑D內=0.584毫米，板牙的內徑D板內。．，= 0.55毫米，M0.8的螺紋中徑D中=0.67毫米，板牙的中徑應為D板中m．x= 0.67毫米，一般確定在0.66—0.67毫米．在實際生產中，板牙由于中徑磨損造成報廢的情況很少，所以在設計時對中徑的磨損量可考慮得小些。但如果中徑過小，則螺紋的推壓力就娶增大，所以板牙的中徑不宜設計過小。螺紋的外徑是通過切削時金屬在板牙的擠壓作用下塑性變形而得到。為了不使金屬發生阻塞致使工件折斷，板牙的外徑不應參加工作，它與被切削之間要留有間隙。如切削M0.8螺紋，板牙外徑最小為0.8毫米，一般外徑要加大0- 02^0.03毫米．

圓板度使用注意事項

　　先在螺栓坯料的端部加工出 45 度的倒角，以防止在板牙的導向刃上產生突然加載現象。同時要確保圓板牙或六角板牙垂直地切入螺栓坯料。

　　盡可能減小螺栓坯料的直徑，即確保與螺栓大徑有關的公差靠近下限，這樣可把攻絲時產生的切削力降至。

　　使用帶刃傾角部分的板牙，這樣可確保把切屑導出切削加工區域。

　　采用正確的冷卻液，并把足量的冷卻液對準切削加工區域。

　　在調節開口板牙時，不得把板牙張開，張開的板牙在攻絲時會對工件產生刮擦而不是切削。均勻地轉動調節螺釘，可把開口板牙閉合大約 0.15 mm。若壓力只作用在板牙的一邊，可能會使板牙損壞。
